HAKEL SVODIČ HDTNV2/48B 56009/NV

HAKEL HDTNV2/48BUrčeny pro ochranu datových a sdělovacích vedení před účinky podélného a p... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82882516 Zkopírováno

Kód dodavatele: 56009/NV Zkopírováno

EAN: 8590681167526 Zkopírováno

Jmenovité napětí DC: 0 - 48 V

Maximální trvalé napětí DC: 57.6 V

Jmenovitý svodový rázový proud (8/20): 15 kA

Bleskový proud (10/350): 2.5 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

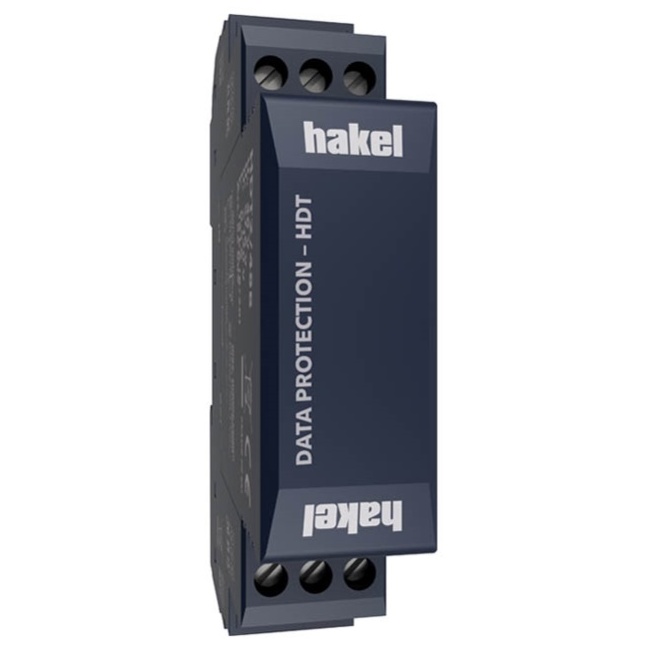

HAKEL HDTNV2/48B

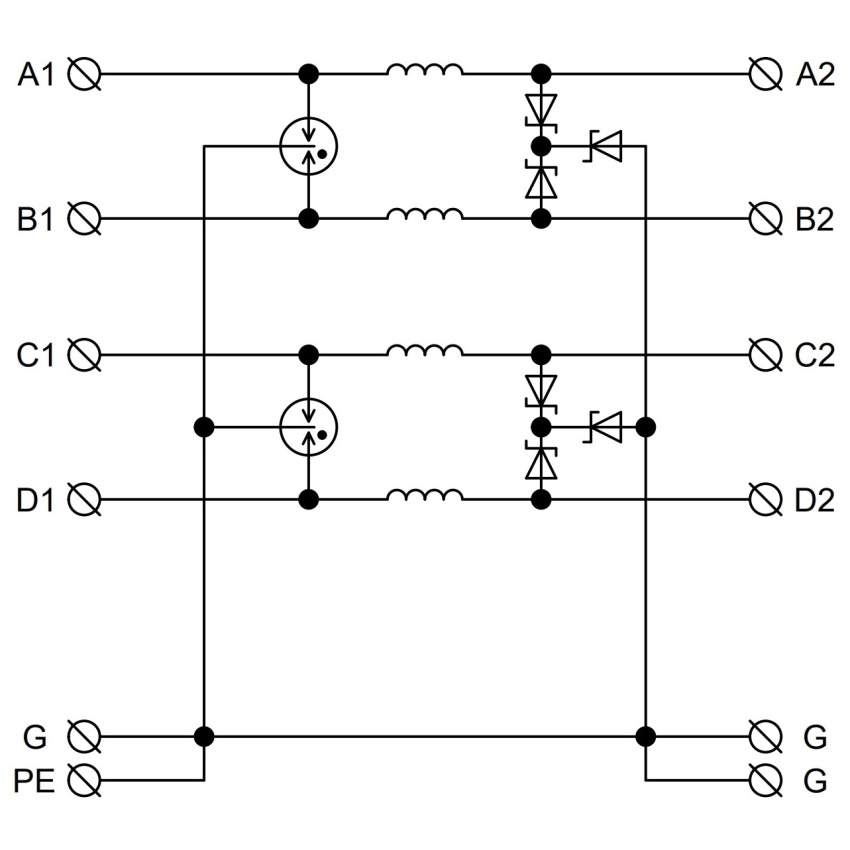

Určeny pro ochranu datových a sdělovacích vedení před účinky podélného a příčného přepětí. Výměnné provedení. Při vyjmutí modulu nedochází k přerušení komunikační sběrnice. Jednopárové i dvoupárové vedení. Obsahují jak 1., tak i 2. stupeň ochrany. Řada HDTNV*/*C navíc obsahuje bleskojistku mezi svorkami PE a SH (shield) pro jejich galvanické oddělení. Vložená sériová impedance je tvořena tlumivkami, díky kterým může přes ochranu trvale protékat jmenovitý proud až do velikosti 1,5 A což předurčuje zařízení pro ochranu napájecího vedení daného systému. Lze využít i pro ochranu analogových datových vedení využívajících proudovou smyčku 4 ÷ 20 mA. Nevhodné pro digitální datové přenosy s vysokou přenosovou rychlostí. Instaluje se dle normy: ČSN EN 62305 ed. 2.

Název parametru Hodnota
Jmenovité napětí DC 0 - 48 V
Maximální trvalé napětí DC 57.6 V
Jmenovitý svodový rázový proud (8/20) 15 kA
Bleskový proud (10/350) 2.5 kA
Jmenovitý zatěžovací proud 1.5 A
Napěťová ochranná hladina žíla/žíla 120 V
Napěťová ochranná hladina žíla/země 600 V
Způsob montáže DIN lišta 35 mm
Přípojka 1 Svorka
S komunikačním kontaktem Ne
Všechny parametry
Název parametru Hodnota
Jmenovité napětí DC 0 - 48 V
Maximální trvalé napětí DC 57.6 V
Jmenovitý svodový rázový proud (8/20) 15 kA
Bleskový proud (10/350) 2.5 kA
Jmenovitý zatěžovací proud 1.5 A
Napěťová ochranná hladina žíla/žíla 120 V
Napěťová ochranná hladina žíla/země 600 V
Způsob montáže DIN lišta 35 mm
Přípojka 1 Svorka
S komunikačním kontaktem Ne
