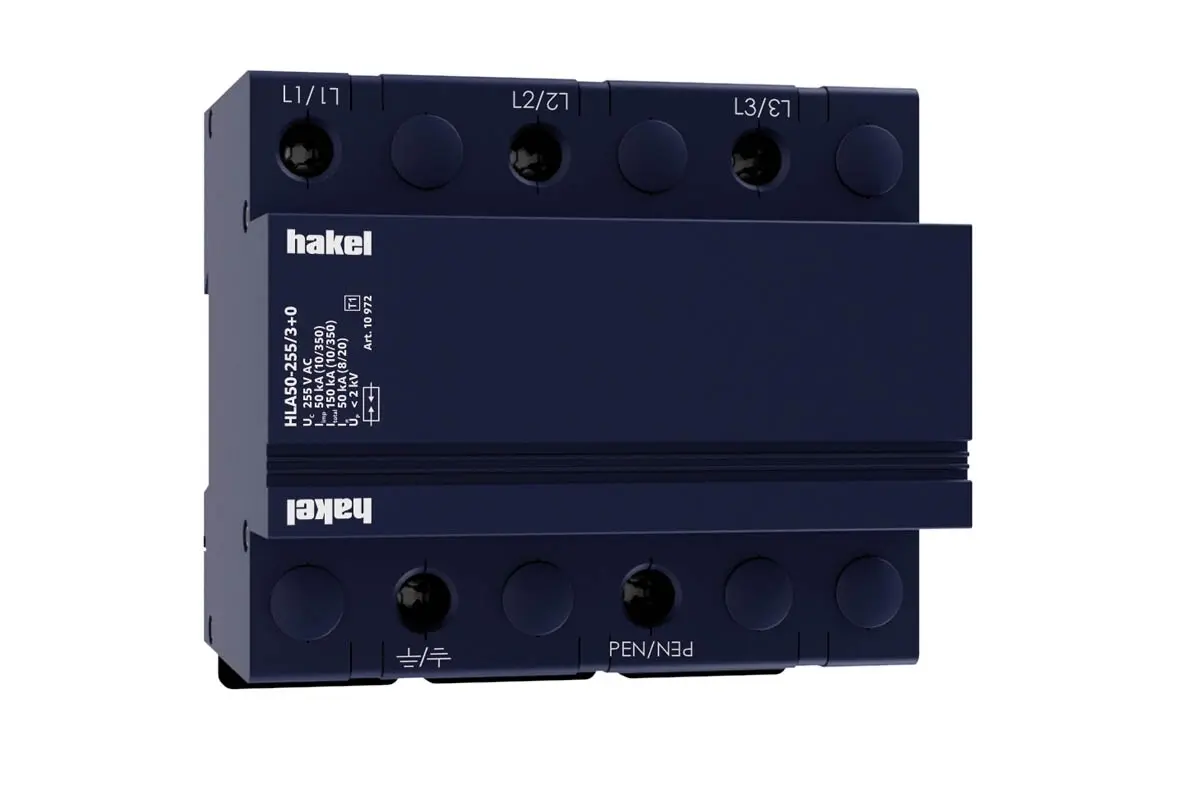

HAKEL SVODIČ HLA50-255/3+0 10972

Svodič impulzních proudů HAKEL HLA50-255/3+0 zajišťuje ochranu před bleskovými proudy v je... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83199663 Zkopírováno

Kód dodavatele: 10972 Zkopírováno

EAN: 8590681114803 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ne

Soustava TN-C: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič impulzních proudů HAKEL HLA50-255/3+0 zajišťuje ochranu před bleskovými proudy v jednofázových a třífázových sítích.

Svodič impulzních proudů HAKEL HLA50-255/3+0 je určen k ochraně před bleskovými proudy v jednofázových a třífázových elektrických sítích. Využívá vícenásobné bezvýfukové jiskřiště, které umožňuje snést impulz bleskového proudu nejvyšších hodnot. Je vhodný pro objekty s uvažovanou hladinou ochrany LPL I a LPL II, jako jsou velké průmyslové celky, nemocnice, banky a elektrárny. Instalace se doporučuje co nejblíže vstupu nadzemního vedení do objektu, například na trafostanicích, elektroměrových a hlavních rozvaděčích. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení 'LED' specifikuje provedení s LED indikací stavu, zatímco označení 'S' označuje provedení s dálkovou signalizací spolu s LED indikací stavu. Instalace se provádí dle norem ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3 a ČSN CLC/TS 61643-12.

Klíčové vlastnosti

  • Typ: Svodič impulzních proudů T1
  • Maximální trvalé napětí: 255 V AC
  • Bleskový impulsní proud (10/350): 50 kA
  • Jmenovitý svodový rázový proud (8/20): 50 kA
  • Modulární velikost: 6 TE
  • Způsob montáže: DIN lišta 35 mm
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet vodičů (bez uzemnění) 3
Bleskový proud (10/350) 50 kA
Jmenovitý svodový rázový proud (8/20) 50 kA
Maximální trvalé napětí AC 255 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 2 kV
Schopnost zhášení následného proudu 25 kA
Měrná energie 625 kJ/Ohm
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 6 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 m
Max. průřez pružného vodiče (jemné lanko) 16 m
S komunikačním kontaktem Ne
Vyfukovací Ano
Signalizace na přístroji Bez
Zkušební třída typ 1 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet vodičů (bez uzemnění) 3
Bleskový proud (10/350) 50 kA
Jmenovitý svodový rázový proud (8/20) 50 kA
Maximální trvalé napětí AC 255 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 2 kV
Schopnost zhášení následného proudu 25 kA
Měrná energie 625 kJ/Ohm
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 6 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 m
Max. průřez pružného vodiče (jemné lanko) 16 m
S komunikačním kontaktem Ne
Vyfukovací Ano
Signalizace na přístroji Bez
Zkušební třída typ 1 Ano
Krytí (IP) IP20
