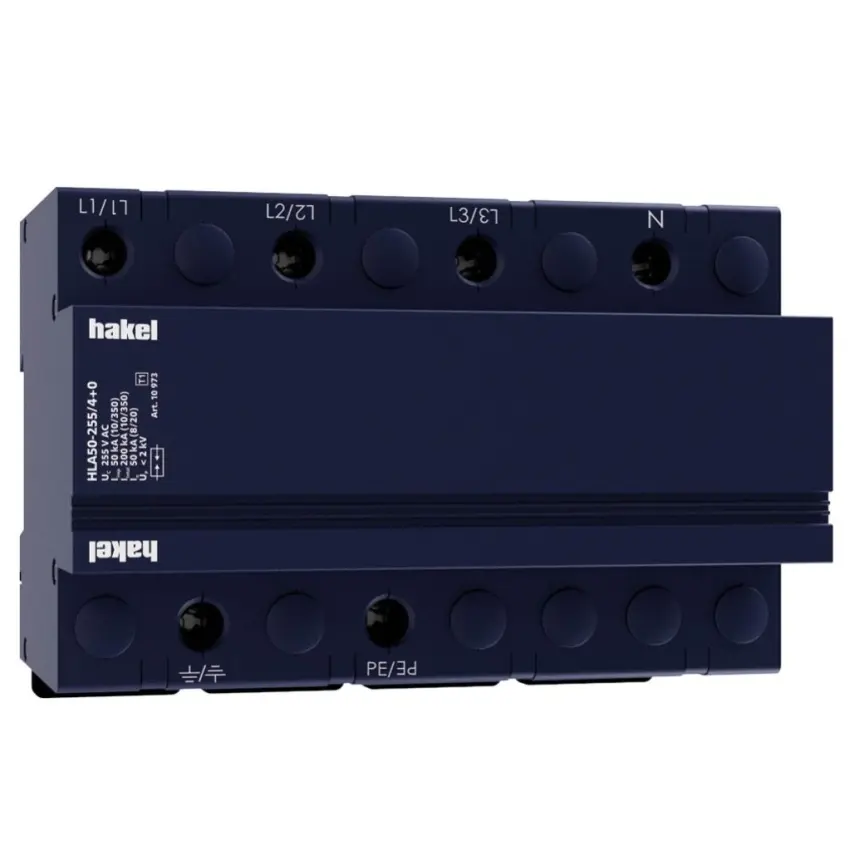

HAKEL SVODIČ HLA50-255/4+0 10973

HAKEL HLA50-255/4+0Svodiče impulzních proudů typu T1 zajišťují vyrovnávání potenciálů a el... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82395004 Zkopírováno

Kód dodavatele: 10973 Zkopírováno

EAN: 8590681114810 Zkopírováno

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Soustava TN-S: Ano

Soustava TT: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

HAKEL HLA50-255/4+0

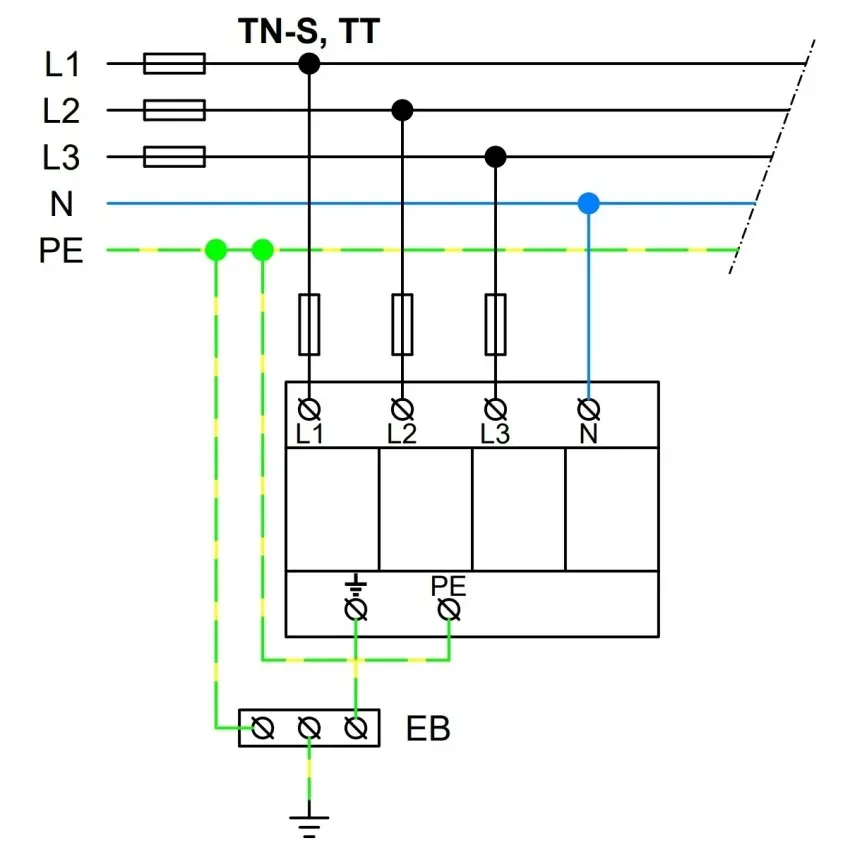

Svodiče impulzních proudů typu T1 zajišťují vyrovnávání potenciálů a eliminují účinky bleskového proudu v jednofázových a třífázových sítích. Ve výrobcích je použito vícenásobné bezvýfukové jiskřiště, jsou tak schopny svést impulz bleskového proudu nejvyšších hodnot. Vhodné pro objekty s uvažovanou hladinou ochrany LPL I a LPL II jako jsou velké průmyslové celky a objekty zvláštní důležitosti – nemocnice, banky, elektrárny. Instalují se co nejblíže vstupu nadzemního vedení do objektu – trafostanic, elektroměrových a hlavních rozvaděčů. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení <b>LED</b> specifikuje provedení s LED indikací stavu. Označení <b>S</b> specifikuje provedení s dálkovou signalizací spolu s LED indikací stavu. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.

Název parametru Hodnota
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ano
Soustava TT Ne
Maximální trvalé napětí AC 255 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 2 kV

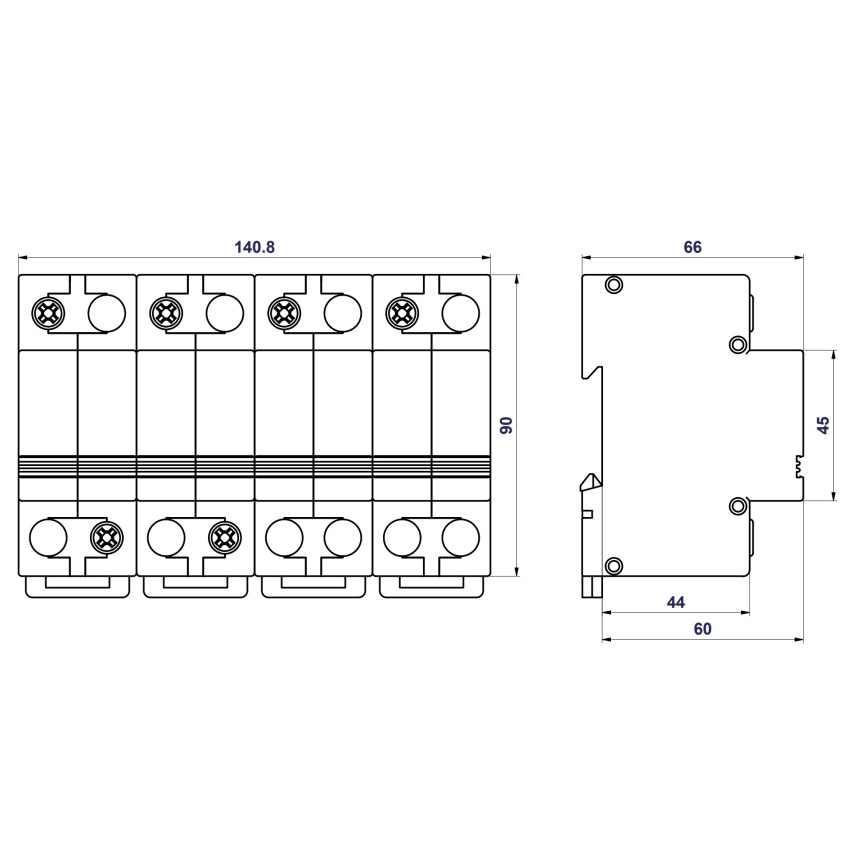

Konstrukční velikost 8 TE
S komunikačním kontaktem Ne
Signalizace na přístroji Bez
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Počet vodičů (bez uzemnění) 4
Bleskový proud (10/350) 50 kA
Jmenovitý svodový rázový proud (8/20) 50 kA
Schopnost zhášení následného proudu 25 kA
Měrná energie 625 kJ/Ohm
Způsob montáže DIN lišta 35 mm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 m
Max. průřez pružného vodiče (jemné lanko) 16 m
Vyfukovací Ano
Zkušební třída typ 1 Ano
Krytí (IP) IP20
