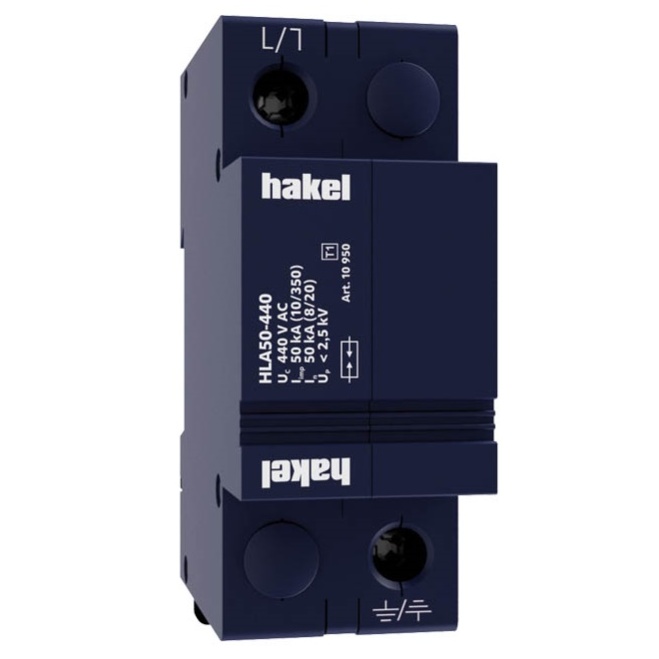

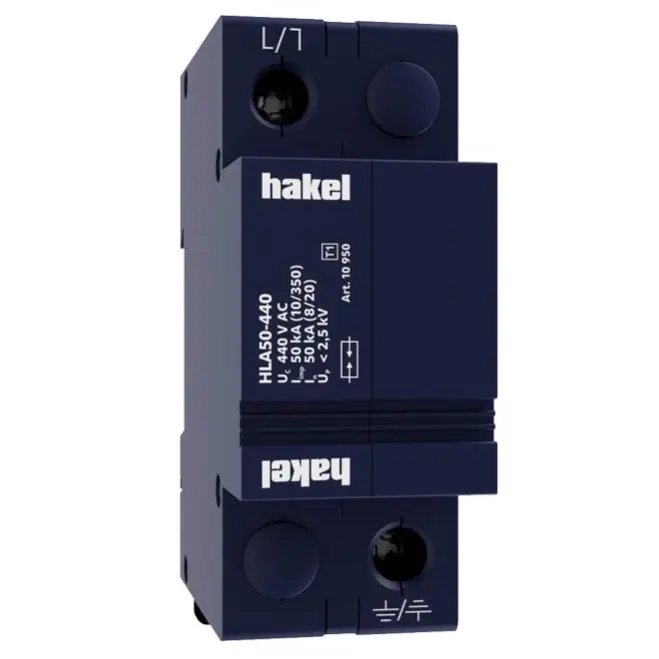

HAKEL SVODIČ HLA50-440 10950

Svodič bleskových proudů HAKEL HLA50-440/4+0 je zařízení typu T1 určené k ochraně jednofázových a třífázových elektrických sítí před účinky bleskových impulsů. Obsahuje vícenásobná bezvýfuková jiskřiště, která umožňují svést vysoké hodnoty bleskového impulsu. Je vhodný pro objekty s požadovanou úrovní ochrany LP I a LP II, jako jsou velké průmyslové komplexy, nemocnice, banky a elektrárny. Instalace se doporučuje co nejblíže vstupu nadzemního vedení do objektu, například do trafostanic, elektroměrových a hlavních rozvaděčů. Pokud zařízení obsahuje dvě svorky PE (nebo PEN), nesmí být použito jako můstek PE (PEN). Verze s označením LED disponuje optickou indikací stavu, zatímco verze s označením S nabízí dálkovou signalizaci spolu s optickou indikací.

Klíčové vlastnosti

• Typ: T1
• Počet pólů: 4
• Napětí: 400 V
• Maximální trvalé provozní napětí: 440 V
• Frekvence: 50 ÷ 60 Hz
• Maximální impulsní zkratový proud: 200 kA
• Ochranná zóna: LPZ 0-1
• Materiál pouzdra: Polyamid PA6, UL94 V-0
• Stupeň krytí: IP20
• Provozní teplota: -40 ÷ 70 °C
• Vlhkostní rozsah: 5 ÷ 95 %
• Minimální průřez připojovacích měděných vodičů: 6 mm2 (L, N), 16 mm2 (PE, PEN)
• Rozsah upnutí svorky (pevný vodič): 2,5 ÷ 25 mm2
• Rozsah upnutí svorky (slaněný vodič): 2,5 ÷ 16 mm2
• Utahovací moment: 4 Nm
• Montáž: Na lištu DIN 35 mm
• Modulární šířka: 8
• Provozní poloha: Libovolná
• Prostředí umístění: Vnitřní
• Místní signalizace: Optická
• Dálková signalizace: Ne
• Výměnné provedení: Ne
• Životnost: > 100 000 h
