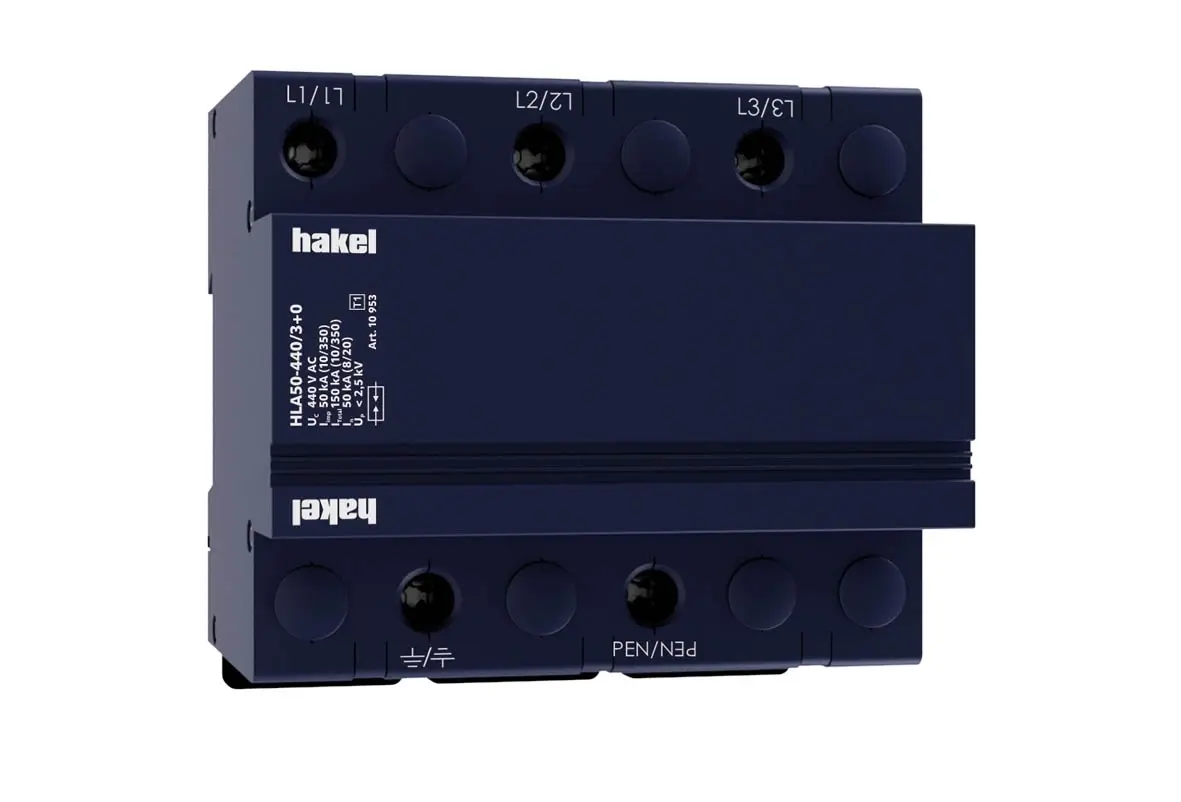

HAKEL SVODIČ HLA50-440/3+0 10953

Svodič bleskových proudů HAKEL HLA50-440/3+0 zajišťuje ochranu jednofázových a třífázových... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83454986 Zkopírováno

Kód dodavatele: 10953 Zkopírováno

EAN: 8590681114698 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ne

Soustava TN-C: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič bleskových proudů HAKEL HLA50-440/3+0 zajišťuje ochranu jednofázových a třífázových sítí před účinky bleskového proudu.

Svodič bleskových proudů HAKEL HLA50-440/3+0 je určen k ochraně jednofázových a třífázových elektrických sítí před účinky bleskového proudu. Využívá vícenásobné bezvýfukové jiskřiště, které umožňuje svést impulz bleskového proudu nejvyšších hodnot. Je vhodný pro objekty s uvažovanou hladinou ochrany LPL I a LPL II, jako jsou velké průmyslové celky, nemocnice, banky a elektrárny. Instalace se doporučuje co nejblíže vstupu nadzemního vedení do objektu, například do trafostanic, elektroměrových a hlavních rozvaděčů. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení LED specifikuje provedení s LED indikací stavu, zatímco označení S označuje provedení s dálkovou signalizací spolu s LED indikací stavu.

Klíčové vlastnosti

  • Typ: T1
  • Jmenovité napětí AC: 400 V
  • Maximální trvalé napětí AC: 440 V
  • Počet pólů: 3
  • Maximální impulsní proud (10/350): 50 kA
  • Doba odezvy: < 100 ns
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet vodičů (bez uzemnění) 3
Bleskový proud (10/350) 50 kA
Jmenovitý svodový rázový proud (8/20) 50 kA
Maximální trvalé napětí AC 440 V
Jmenovité napětí AC 400 V
Napěťová ochranná hladina 2.5 kV
Schopnost zhášení následného proudu 3 kA
Měrná energie 625 kJ/Ohm
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 6 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 m
Max. průřez pružného vodiče (jemné lanko) 16 m
S komunikačním kontaktem Ne
Vyfukovací Ano
Signalizace na přístroji Bez
Zkušební třída typ 1 Ano
Krytí (IP) IP20
