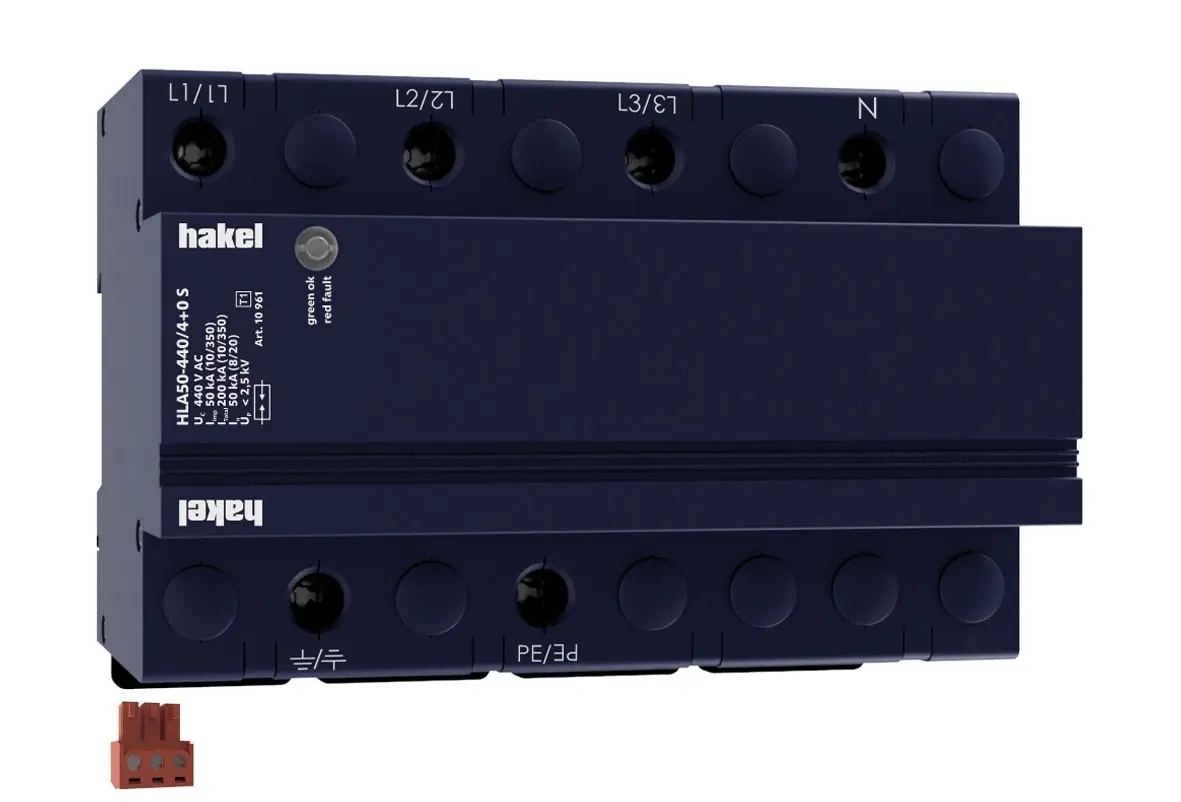

HAKEL SVODIČ HLA50-440/4+0 S 10961

Svodič přepětí HLA50-440/4+0 S od HAKEL je určen pro ochranu jednofázových a třífázových e... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83097122 Zkopírováno

Kód dodavatele: 10961 Zkopírováno

EAN: 8590681114773 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ne

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič přepětí HLA50-440/4+0 S od HAKEL je určen pro ochranu jednofázových a třífázových elektrických sítí před účinky bleskových proudů.

Svodič přepětí HLA50-440/4+0 S od HAKEL je určen pro ochranu jednofázových a třífázových elektrických sítí před účinky bleskových proudů. Využívá vícenásobné bezvýfukové jiskřiště, které umožňuje svést impulz bleskového proudu nejvyšších hodnot. Je vhodný pro objekty s uvažovanou hladinou ochrany LPL I a LPL II, jako jsou velké průmyslové celky, nemocnice, banky a elektrárny. Instalace se doporučuje co nejblíže vstupu nadzemního vedení do objektu, například do trafostanic, elektroměrových a hlavních rozvaděčů. Verze označená písmenem 'S' disponuje dálkovou signalizací spolu s LED indikací stavu.

Klíčové vlastnosti

  • Testovací třída: T1
  • Jmenovité napětí: 400 V
  • Maximální trvalé napětí: 440 V
  • Počet pólů: 4
  • Maximální impulsní proud (10/350): 50 kA
  • Dálková signalizace s LED indikací stavu
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 4
Bleskový proud (10/350) 50 kA
Jmenovitý svodový rázový proud (8/20) 50 kA
Maximální trvalé napětí AC 440 V
Jmenovité napětí AC 400 V
Napěťová ochranná hladina 2.5 kV
Schopnost zhášení následného proudu 3 kA
Měrná energie 625 kJ/Ohm
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 8 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 m
Max. průřez pružného vodiče (jemné lanko) 16 m
S komunikačním kontaktem Ano
Vyfukovací Ano
Signalizace na přístroji Optické
Zkušební třída typ 1 Ano
Krytí (IP) IP20
