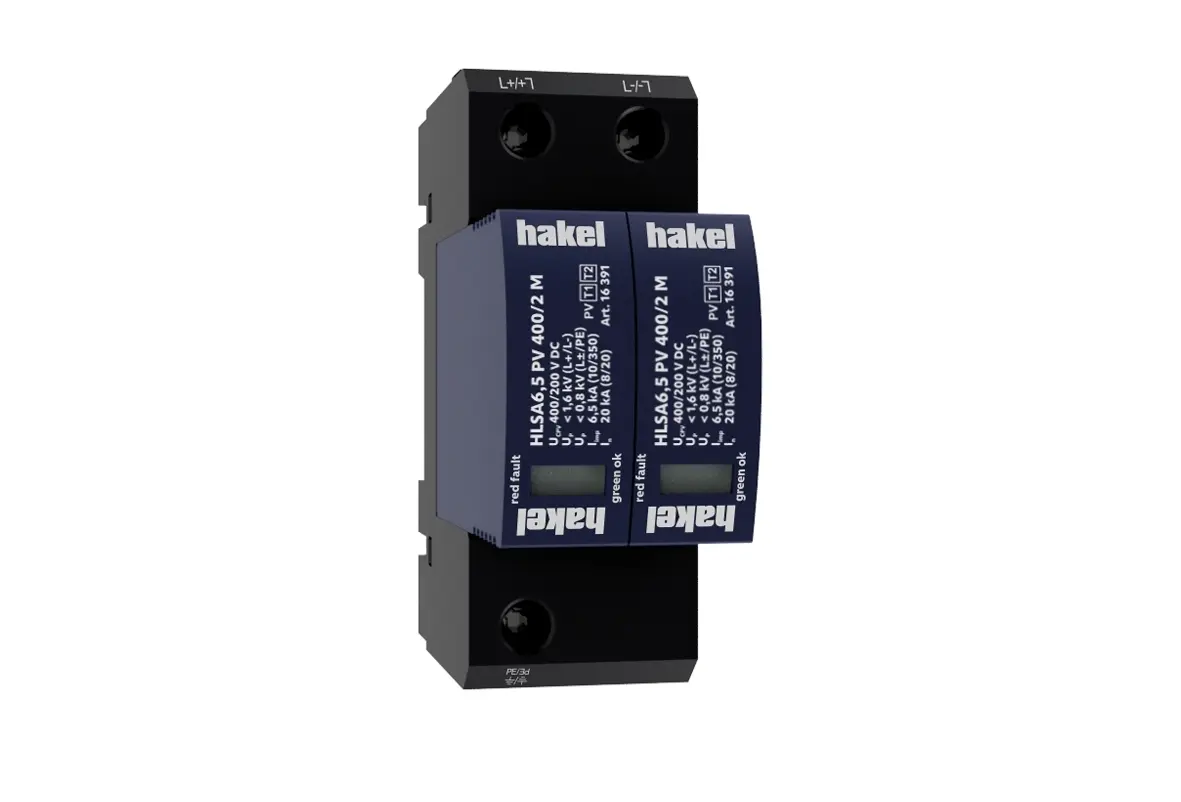

HAKEL SVODIČ HLSA 6,5 PV 400/2 M 16386

Svodič přepětí HLSA6,5 PV 400/2 M pro fotovoltaické systémy. Svodič přepětí HLSA6,5 PV 4... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83450844 Zkopírováno

Kód dodavatele: 16386 Zkopírováno

EAN: 8590681187463 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič přepětí HLSA6,5 PV 400/2 M pro fotovoltaické systémy.

Svodič přepětí HLSA6,5 PV 400/2 M je určen pro ochranu fotovoltaických (PV) systémů v zapojení U nebo Y. V zapojení Y nabízí odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální proud vodičem PE. Zařízení je vybaveno interními odpojovači, které při přehřátí varistorů přeruší DC proud, což umožňuje instalaci bez předřazeného jištění. Svodič je vhodný pro instalace na DC straně PV aplikací s vnějším LPS, kde není dodržena dostatečná vzdálenost "s", a je vhodný pro hladinu LPL III nebo IV. Zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech.

Klíčové vlastnosti

  • Ochrana pro fotovoltaické systémy v zapojení U nebo Y.
  • Odolnost vůči zemnímu spojení a nulový reziduální proud v zapojení Y.
  • Interní odpojovače přerušující DC proud při přehřátí varistorů.
  • Instalace bez předřazeného jištění na DC straně PV aplikací s vnějším LPS.
  • Vhodný pro hladinu LPL III nebo IV.
  • Zajišťuje vyrovnávání potenciálů a likvidaci transientních přepětí.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Maximální trvalé napětí DC 400 V
Max. napětí FV instalace 330 V
Napěťová ochranná hladina (DC+ - DC-) 1.6 kV
Napěťová ochranná hladina (DC+/DC- - PE) 0.8 kV
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Maximální trvalé napětí DC 400 V
Max. napětí FV instalace 330 V
Napěťová ochranná hladina (DC+ - DC-) 1.6 kV
Napěťová ochranná hladina (DC+/DC- - PE) 0.8 kV
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
