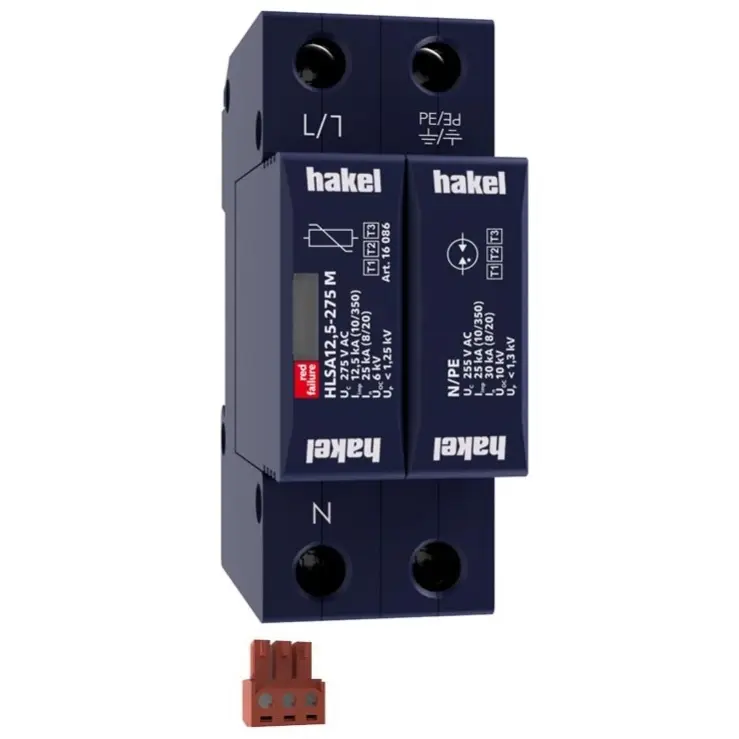

HAKEL SVODIČ HLSA12,5-275/1+1 M S 16091

HAK_HLSA12-5-275-1-1-M-S-16091.jpg HAK_AD_T1-T2-T3-11.jpg HAK_H-1-1-M-S.jpg HAK_ID_T1-T2-T3-11MS.jpg
Svodič přepětí HAKEL HLSA12,5-275/1+1 M S chrání elektrické instalace před impulzními přep... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82387779 Zkopírováno

Kód dodavatele: 16091 Zkopírováno

EAN: 8590681114438 Zkopírováno

Soustava TN-C: Ne

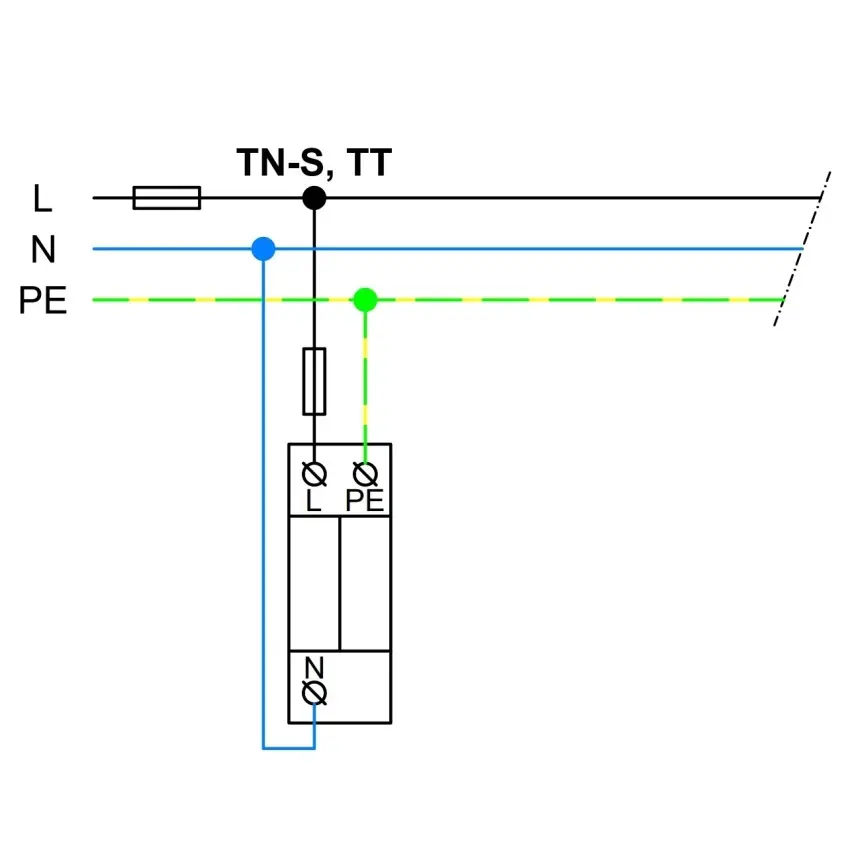

Soustava TN-C-S: Ano

Soustava TN-S: Ano

Soustava TT: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HAKEL HLSA12,5-275/1+1 M S chrání elektrické instalace před impulzními přepětími.

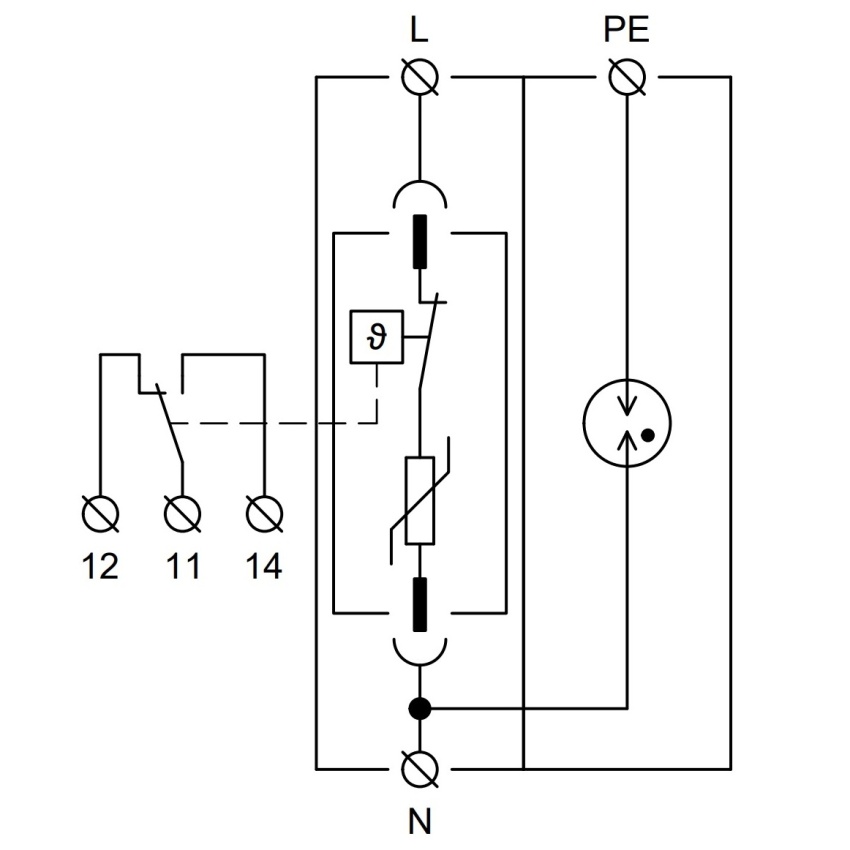

Svodič přepětí HAKEL HLSA12,5-275/1+1 M S je určen k ochraně elektrických instalací před impulzními přepětími typu T1+T2+T3. Skládá se z varistorů s vysokou svodovou schopností a je vybaven bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Vhodný pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV, instaluje se na rozhraní zón LPZ 0 - LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu - hlavních rozvaděčů.

Klíčové vlastnosti

  • Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: T1, T2, T3
  • Jmenovité provozní napětí AC: 230 V
  • Maximální trvalé provozní napětí AC: 275 V
  • Maximální výbojový proud (8/20): 50 kA
  • Jmenovitý výbojový proud pro zkoušku třídy II (8/20) L/N: 25 kA
  • Jmenovitý výbojový proud pro zkoušku třídy II (8/20) N/PE: 30 kA
Název parametru Hodnota
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ano
Počet pólů 2

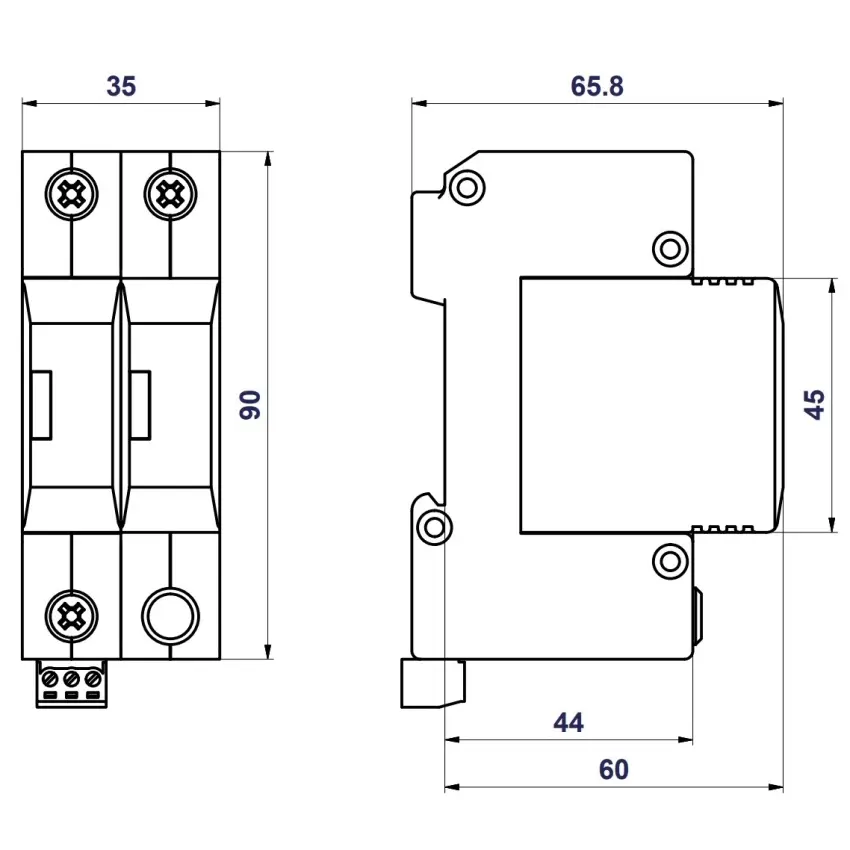

Konstrukční velikost 2 TE
Dálková signalizace Ano
Soustava DC Ne
Soustava IT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina L-N 1.25 kV
Napěťová ochranná hladina N-PE 1.4 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
Napěťová ochranná hladina L-PE 1.5 kV
