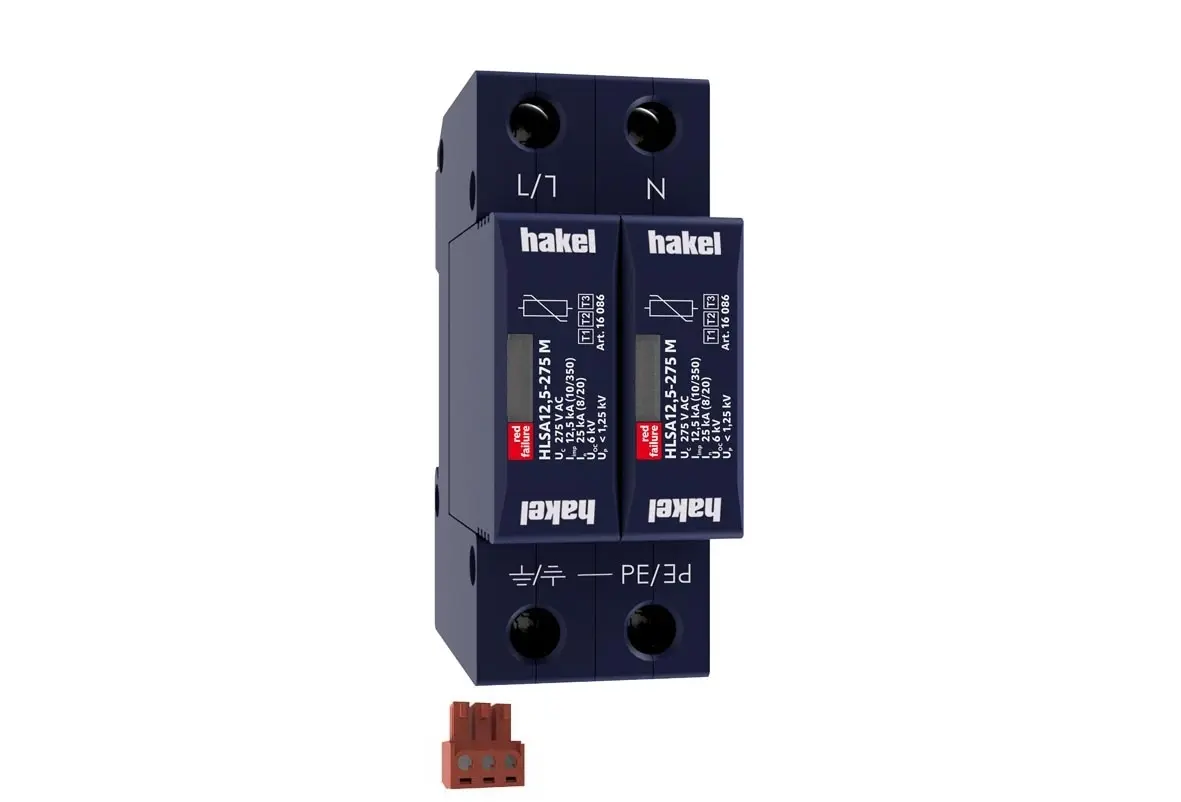

HAKEL SVODIČ HLSA12,5-275/2+0 M S 16092

HAKEL HLSA12,5-275/2+0 M S je svodič přepětí typu T1+T2+T3 s vyměnitelným modulem a dálkov... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82985071 Zkopírováno

Kód dodavatele: 16092 Zkopírováno

EAN: 8590681114445 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
HAKEL HLSA12,5-275/2+0 M S je svodič přepětí typu T1+T2+T3 s vyměnitelným modulem a dálkovou signalizací.

HAKEL HLSA12,5-275/2+0 M S je svodič přepětí určený k ochraně elektrických instalací před bleskovými a přepěťovými impulzy. Je navržen pro systémy TN-S a disponuje dvěma póly. Vyznačuje se vyměnitelným modulem a dálkovou signalizací, což usnadňuje údržbu a monitorování stavu zařízení.

Klíčové vlastnosti

  • Testovací třída dle EN 61643-11:2012 (IEC 61643-11:2011): T1, T2, T3
  • Nominální provozní napětí AC: 230 V
  • Maximální trvalé provozní napětí AC: 275 V
  • Maximální impulsní výbojový proud (8/20): 50 kA
  • Maximální impulsní výbojový proud pro třídu I (10/350): 12,5 kA
  • Maximální doba odezvy: < 25 ns
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet pólů 2
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 1.25 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
