HAKEL SVODIČ HLSA12,5-275/3+0 M S 16093

Svodič přepětí HLSA12,5-275/3+0 M S od HAKEL. Svodič přepětí HLSA12,5-275/3+0 M S od HAK... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82981390 Zkopírováno

Kód dodavatele: 16093 Zkopírováno

EAN: 8590681114452 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ano

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

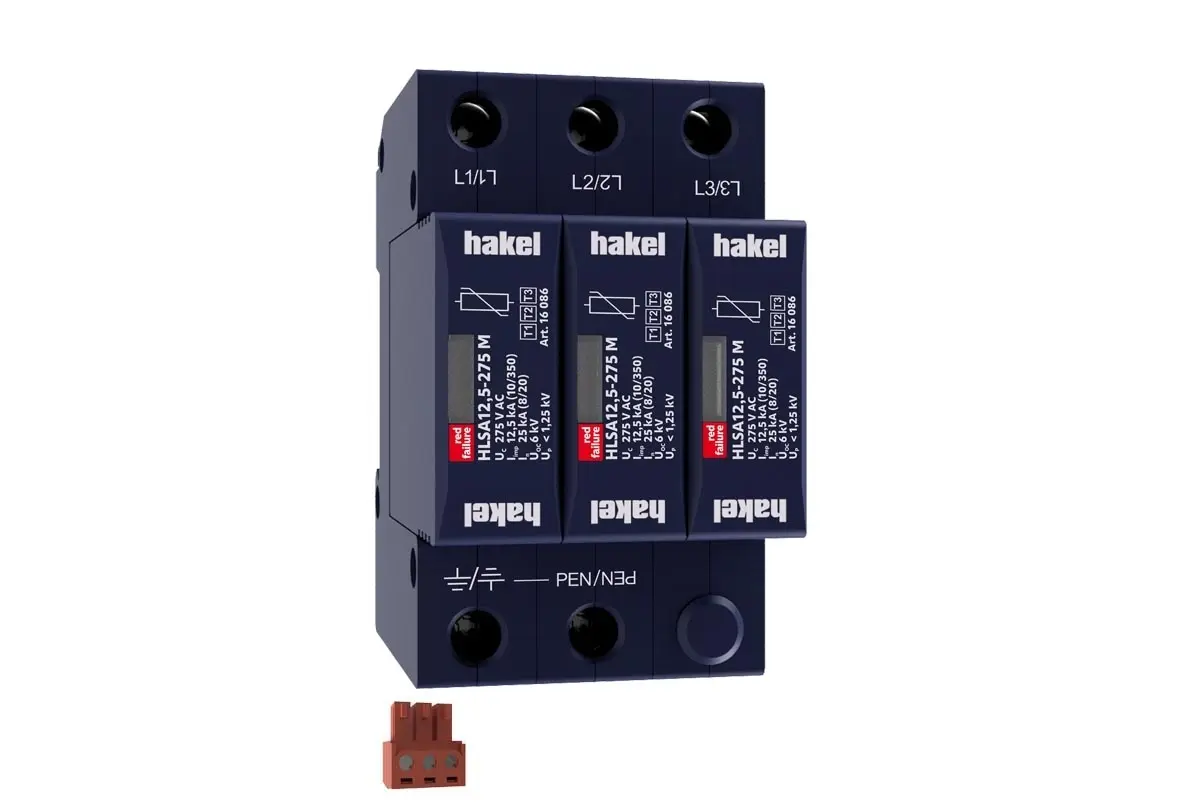

Svodič přepětí HLSA12,5-275/3+0 M S od HAKEL.

Svodič přepětí HLSA12,5-275/3+0 M S od HAKEL je určen k ochraně elektrických instalací před impulzními proudy a rázovým přepětím typu T1+T2+T3. Skládá se z varistorů s vysokou svodovou schopností a je vybaven bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Vhodný pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV, instaluje se na rozhraní zón LPZ 0 - LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu - hlavních rozvaděčů. Označení 'M' specifikuje konstrukční provedení s výměnným modulem, 'S' označuje provedení s dálkovou signalizací. Instalace se provádí dle norem ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3 a ČSN CLC/TS 61643-12.

Klíčové vlastnosti

  • Ochrana před impulzními proudy a rázovým přepětím typu T1+T2+T3.
  • Vysoká svodová schopnost díky varistorům.
  • Vybaven bleskojistkou pro nulový průsakový proud vodičem PE.
  • Vhodný pro objekty s hladinou ochrany LPL III a LPL IV.
  • Instalace na rozhraní zón LPZ 0 - LPZ 1 a vyšší.
  • Konstrukční provedení s výměnným modulem a dálkovou signalizací.
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet pólů 3
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 1.25 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 3 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
