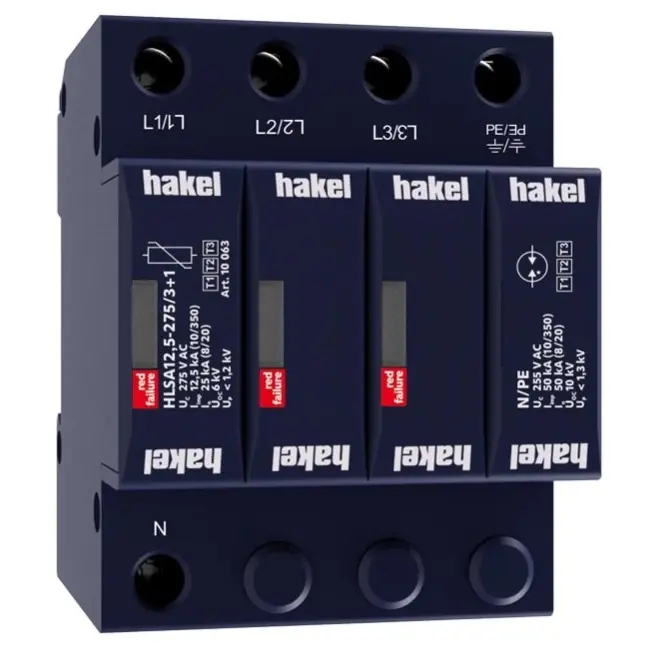

HAKEL SVODIČ HLSA12,5-275/3+1 10063

HAK_HLSA12-5-275-3-1-10063.jpg HAK_AD_T1-T2-T3-31.jpg HAK_H-3-1.jpg HAK_ID_T1-T2-T3-31.jpg
Svodič přepětí HLSA12,5-275/3+1 M S od společnosti Hakel chrání elektrické instalace před ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82689644 Zkopírováno

Kód dodavatele: 10063 Zkopírováno

EAN: 8590681113295 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HLSA12,5-275/3+1 M S od společnosti Hakel chrání elektrické instalace před rázovými přepětími a impulzními proudy.

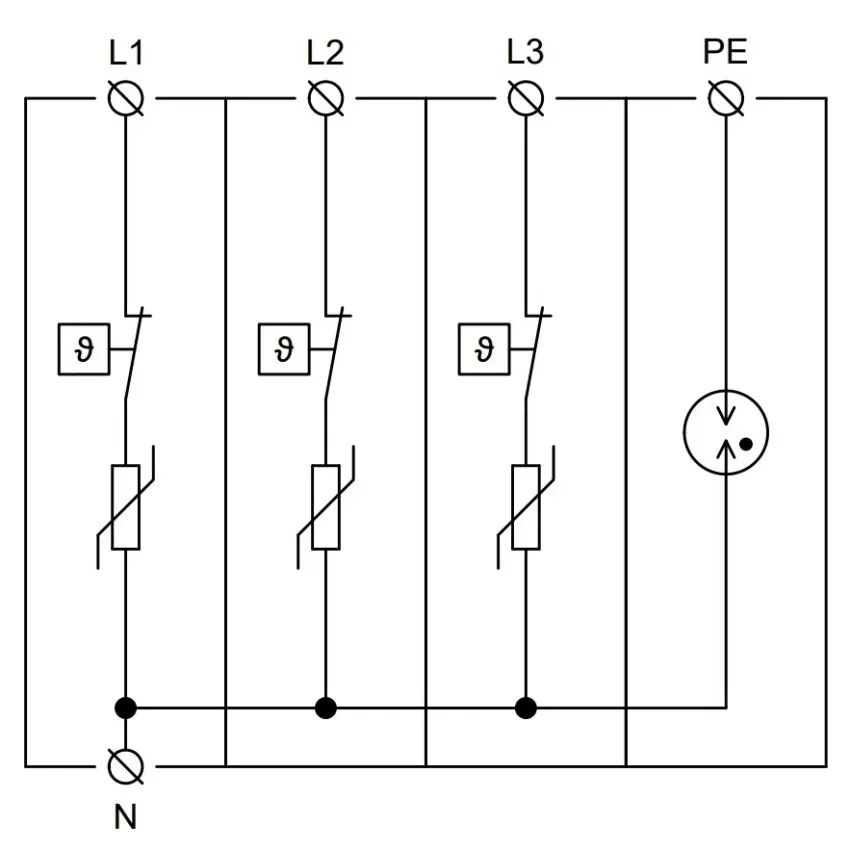

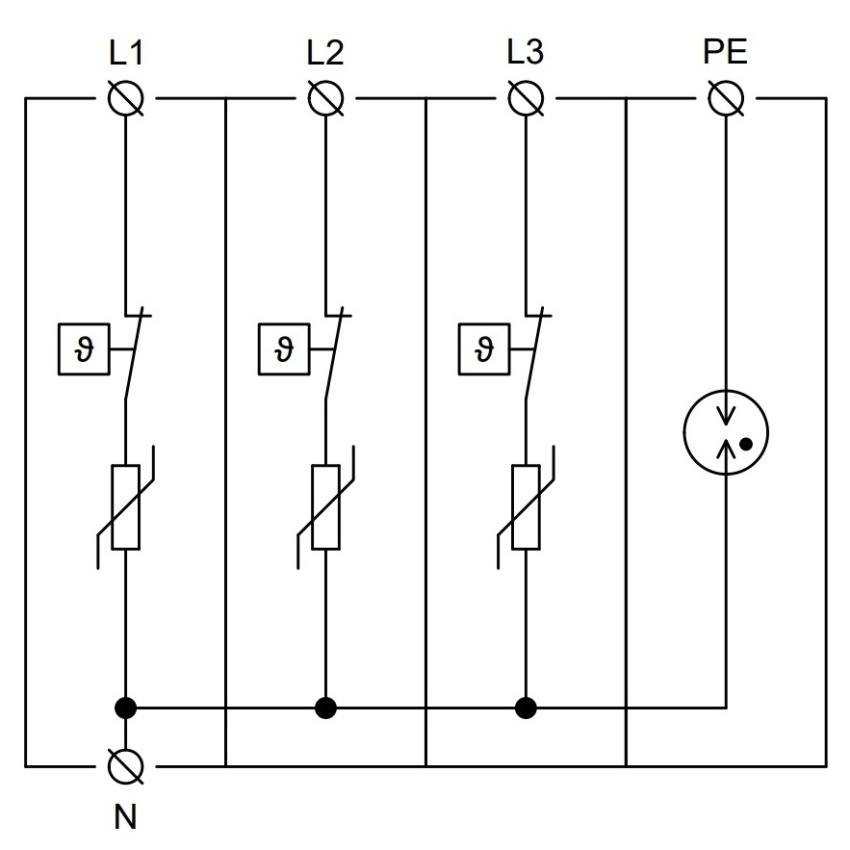

Svodič přepětí HLSA12,5-275/3+1 M S od společnosti Hakel je určen k ochraně elektrických instalací před rázovými přepětími a impulzními proudy. Skládá se z výkonných varistorů MOV v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud ve vodiči PE. Zařízení je navrženo pro použití v objektech s uvažovanou hladinou ochrany LPL III a LPL IV, jako jsou menší administrativní budovy, obytné domy a rodinné domky. Instalace se provádí na rozhraní zón LPZ 0 - LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu - hlavních rozvaděčů.

Klíčové vlastnosti

  • Ochrana před rázovými přepětími a impulzními proudy
  • Kombinace varistorů MOV a bleskojistky pro nulový průsakový proud ve vodiči PE
  • Určeno pro objekty s hladinou ochrany LPL III a LPL IV
  • Instalace na rozhraní zón LPZ 0 - LPZ 1 a vyšší, blízko vstupu kabelového vedení do objektu
  • Navrženo dle norem ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3 a ČSN CLC/TS 61643-12
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano

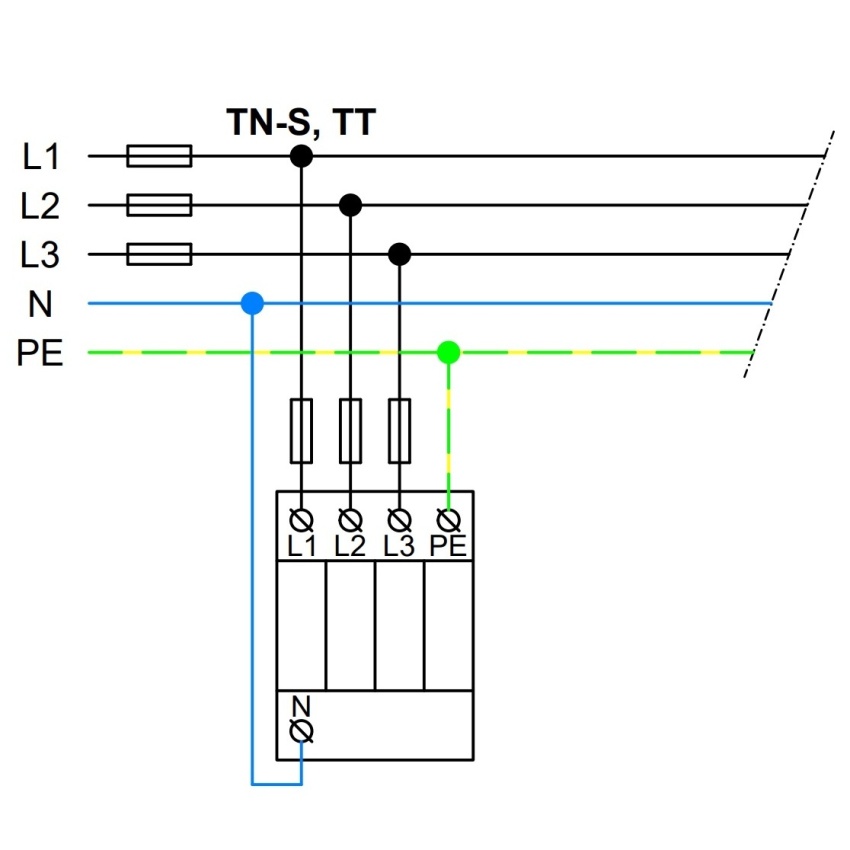

Soustava TN-S Ano
Soustava TT Ano
Počet pólů 4
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina L-N 1.2 kV
Napěťová ochranná hladina N-PE 1.5 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm

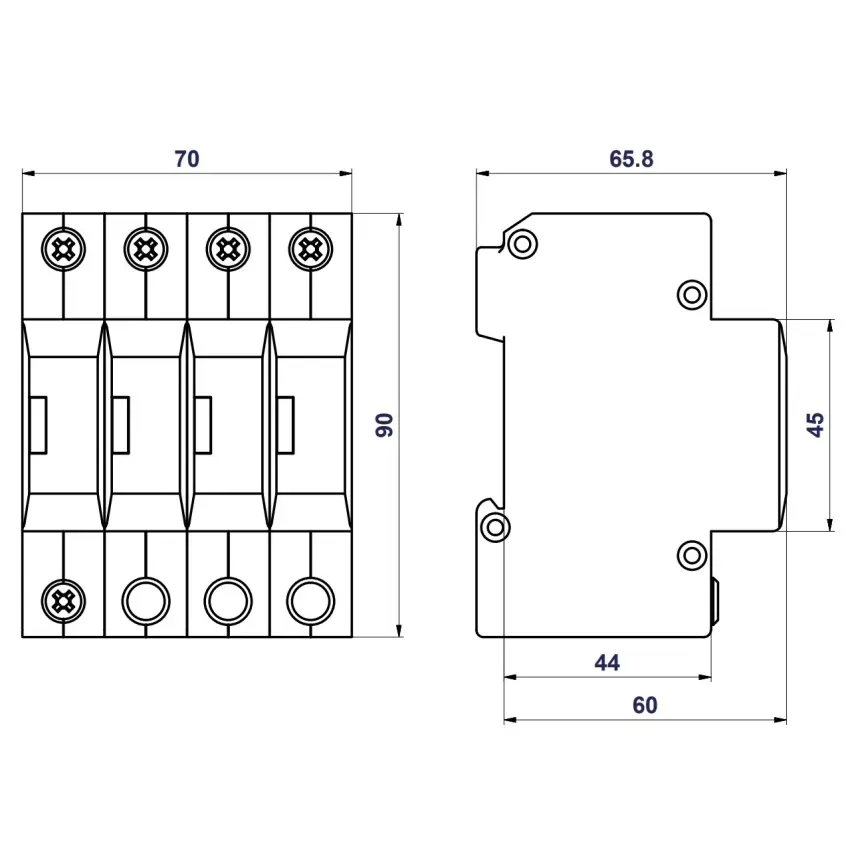

Konstrukční velikost 4 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
