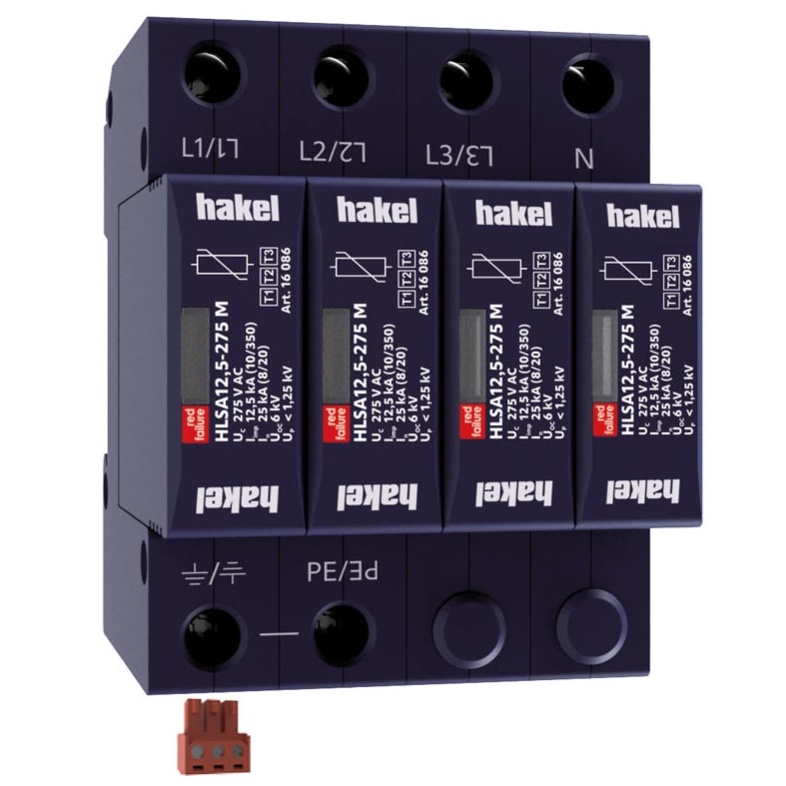

HAKEL SVODIČ HLSA12,5-275/4+0 M S 16095

HAK_HLSA12-5-275-4-0-M-S-16095.jpg HAK_AD_T1-T2-T3-40.jpg HAK_H-4-0-M-S.jpg HAK_ID_T1-T2-T3-40MS.jpg
Svodič přepětí HLSA12,5-275/4+0 M S od HAKEL. Svodič přepětí HLSA12,5-275/4+0 M S od HAK... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82296190 Zkopírováno

Kód dodavatele: 16095 Zkopírováno

EAN: 8590681114476 Zkopírováno

Soustava TN-C: Ne

Soustava TN-C-S: Ano

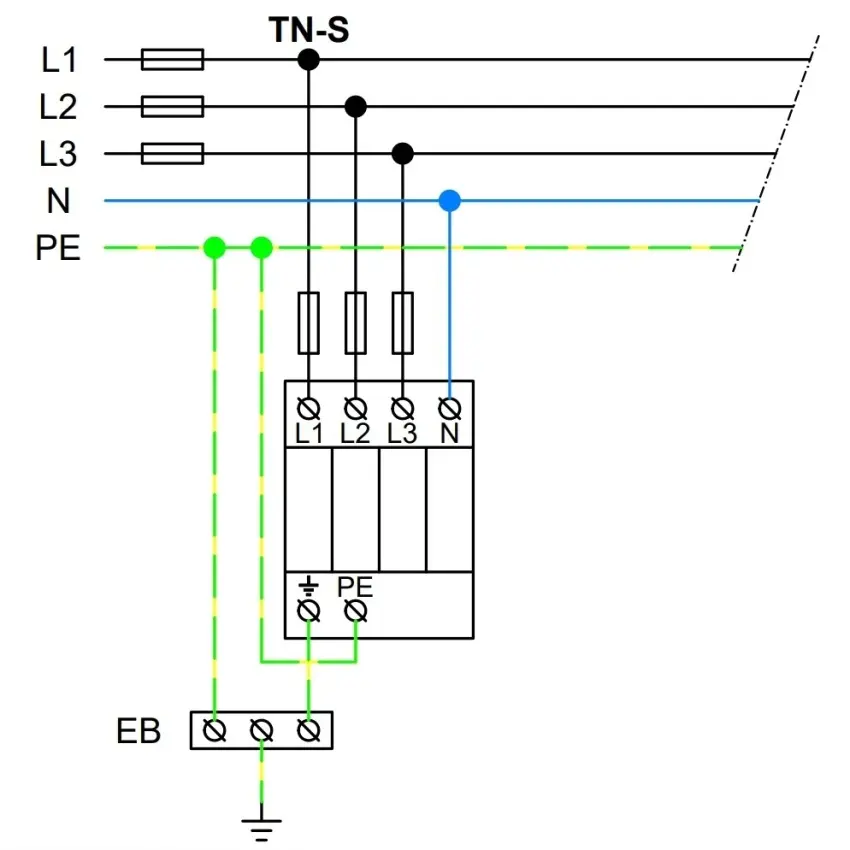

Soustava TN-S: Ano

Soustava TT: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HLSA12,5-275/4+0 M S od HAKEL.

Svodič přepětí HLSA12,5-275/4+0 M S od HAKEL je určen pro ochranu elektrických instalací před bleskovými impulzy a přepětím. Je vhodný pro objekty s požadovanou úrovní ochrany LPL III a LPL IV. Instalace se provádí na hranici zón LPZ 0 - LPZ 1 a vyšších, co nejblíže vstupu kabelového vedení do objektu, například v hlavních rozvaděčích.

Klíčové vlastnosti

  • Typ: T1+T2+T3
  • Počet pólů: 4
  • Nominální pracovní napětí AC: 230 V
  • Maximální trvalé pracovní napětí AC: 275 V
  • Maximální zkratový proud při maximálním jištění: 60 kA_rms
  • Materiál krytu: Polyamid PA6, UL94 V-0
Název parametru Hodnota
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne

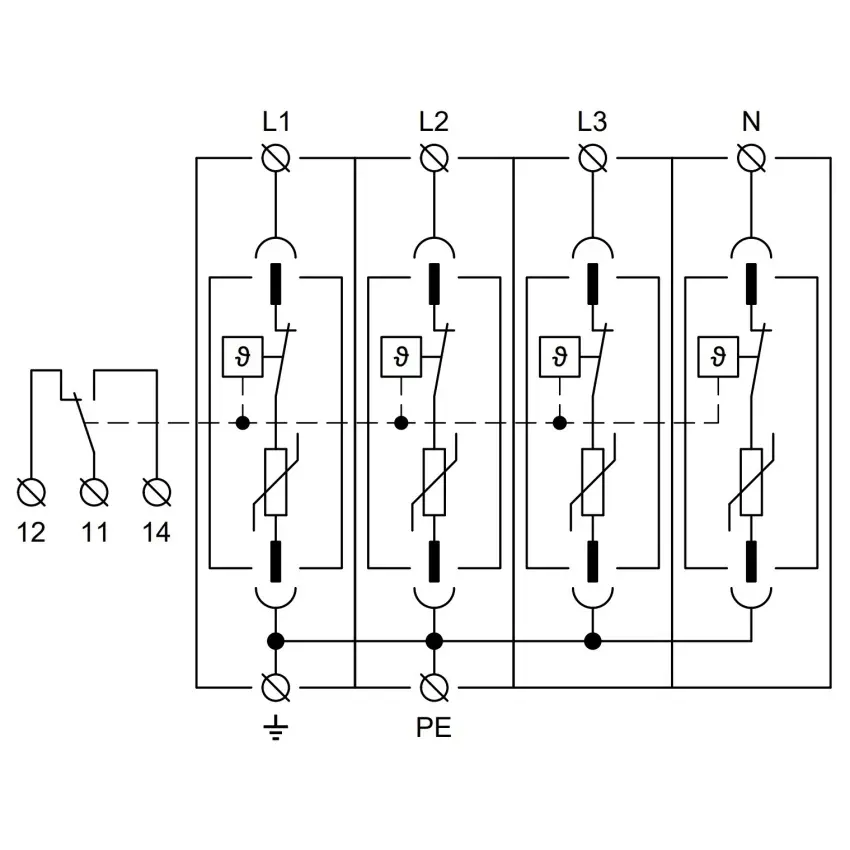

Počet pólů 4

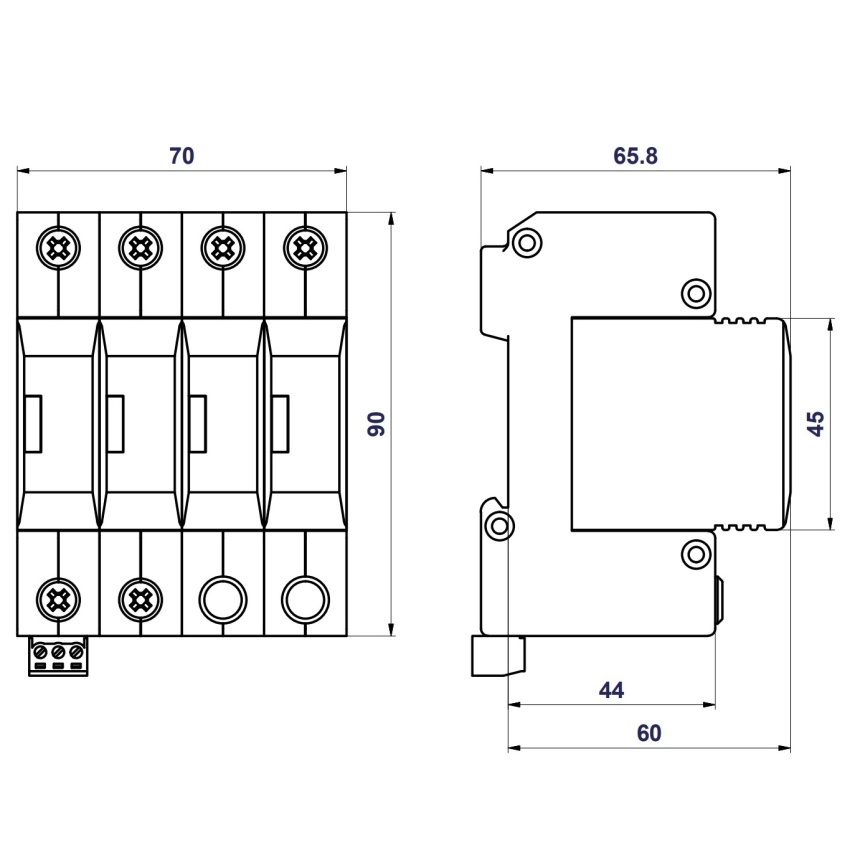

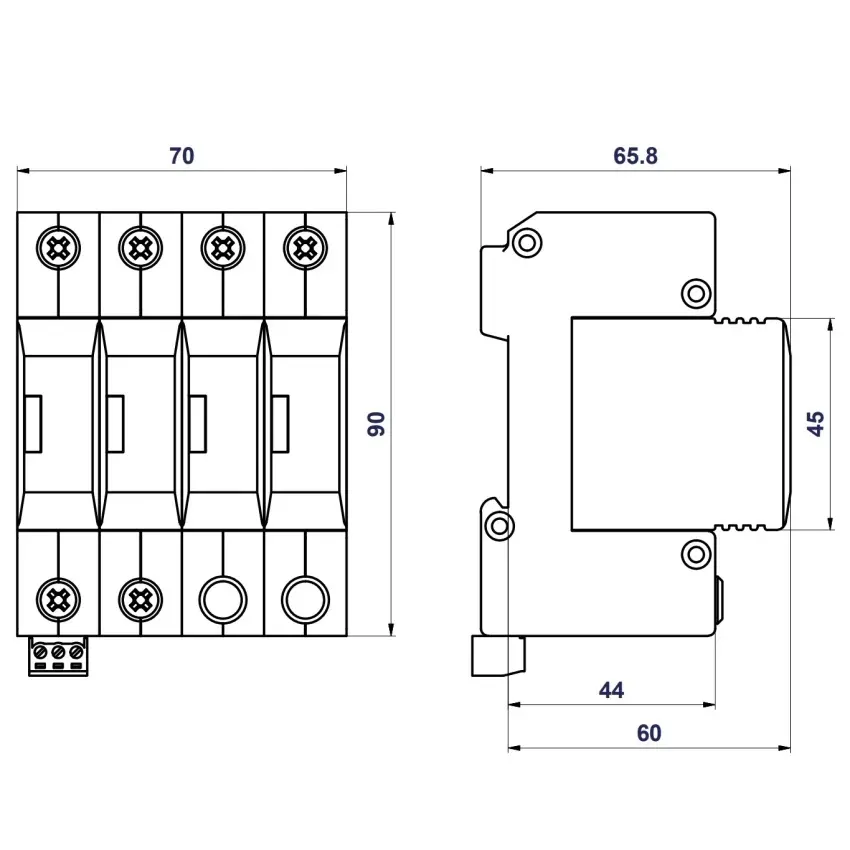

Konstrukční velikost 4 TE
Dálková signalizace Ano
Soustava DC Ne
Soustava IT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 1.25 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
Všechny parametry
