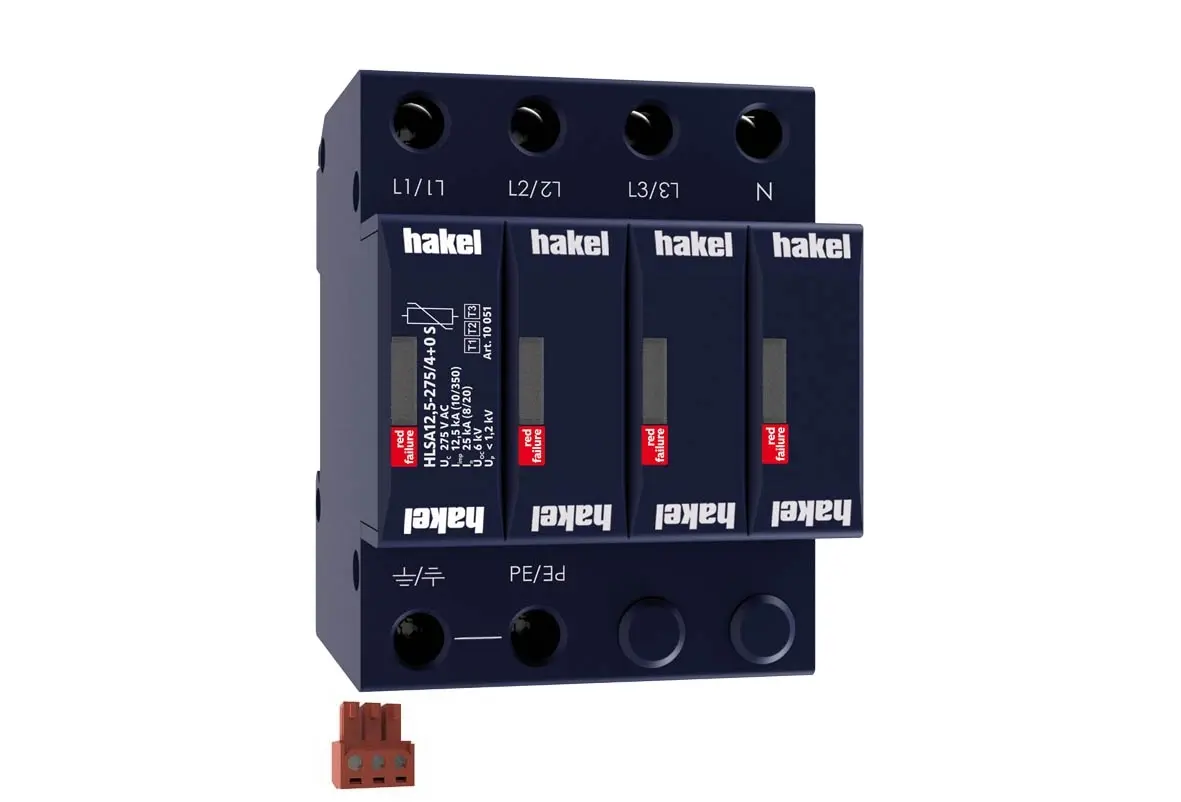

HAKEL SVODIČ HLSA12,5-275/4+0 S 10051

Svodič přepětí HLSA12,5-275/4+0 S od HAKEL chrání elektrické instalace před bleskovými imp... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83191958 Zkopírováno

Kód dodavatele: 10051 Zkopírováno

EAN: 8590681113240 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič přepětí HLSA12,5-275/4+0 S od HAKEL chrání elektrické instalace před bleskovými impulsy a rázovými přepětími.

Svodič přepětí HLSA12,5-275/4+0 S od HAKEL je určen k ochraně elektrických instalací před bleskovými impulsy a rázovými přepětími. Skládá se z varistorů s vysokou svodovou schopností a je vhodný pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV. Instalace se provádí na hranicích zón LPZ 0 - LPZ 1 a vyšších, co nejblíže vstupu kabelového vedení do objektu, například v hlavních rozvaděčích.

Klíčové vlastnosti

  • Testovací třída dle EN 61643-11:2012 (IEC 61643-11:2011): T1, T2, T3
  • Jmenovité provozní napětí AC: 230 V
  • Maximální trvalé provozní napětí AC: 275 V
  • Maximální výbojový proud (8/20): 50 kA
  • Náboj: 6,25 As
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet pólů 4
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 1.2 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
