HAKEL SVODIČ HLSA12,5 PV 1000 10473

HAK_HLSA12-5-PV-1000-10473.jpg HAK_AD_T1-T2_PV12Y.jpg HAK_H-PV.jpg HAK_ID_T1-T2_PV12Y.jpg
Svodič impulzních proudů HAKEL HLSA12,5 PV 1000 je určen pro fotovoltaické systémy s zapoj... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82978008 Zkopírováno

Kód dodavatele: 10473 Zkopírováno

EAN: 8590681172315 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič impulzních proudů HAKEL HLSA12,5 PV 1000 je určen pro fotovoltaické systémy s zapojením U nebo Y a zajišťuje ochranu proti přepětí a rázovým proudům.

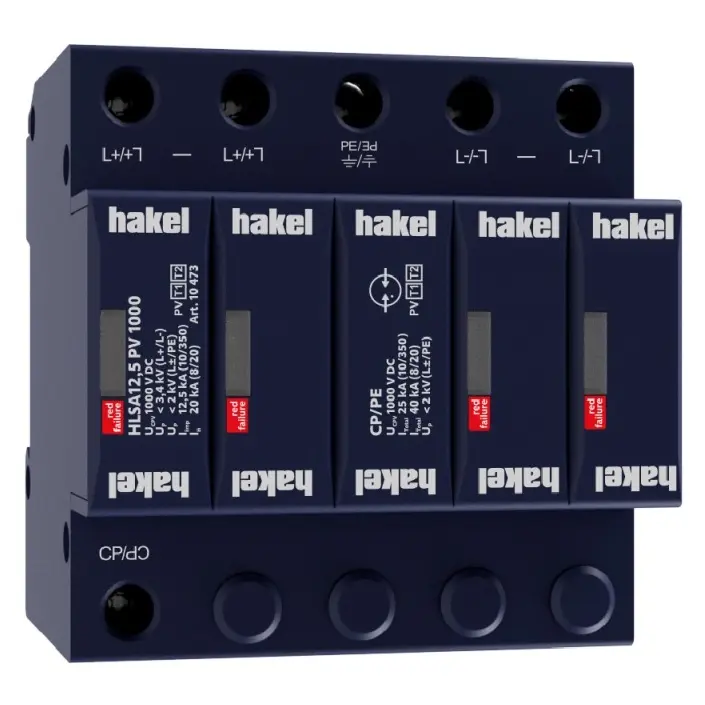

HAKEL HLSA12,5 PV 1000 je svodič impulzních proudů typu T1+T2, speciálně navržený pro fotovoltaické systémy. Je vybaven varistorovými sekcemi s vnitřními odpojovači aktivovanými při poruše. Zařízení je instalováno na DC straně PV systému k vyrovnání potenciálů a ochraně před transientními přepětími způsobenými atmosférickými výboji nebo spínacími procesy, přičemž musí být předjisto vnějším odpojovačem určeným pro PV aplikace.

Klíčové vlastnosti

  • Typ ochrany: T1+T2 pro fotovoltaické systémy
  • Možnost zapojení v U nebo Y konfiguraci

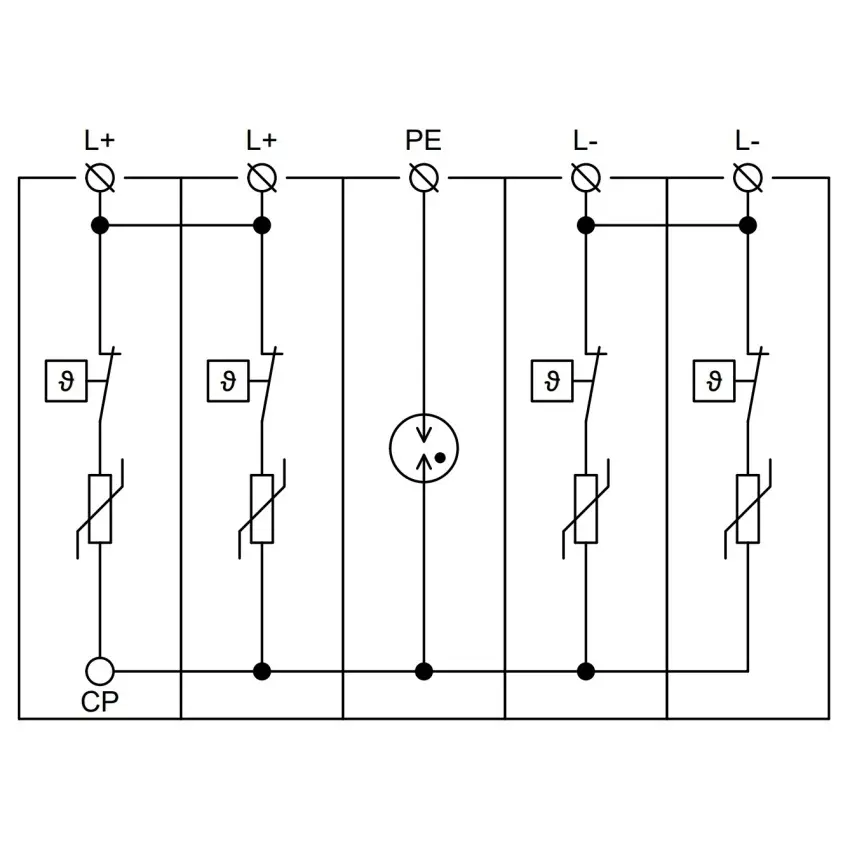

  • Interní odpojovače aktivované při přehřátí varistorů

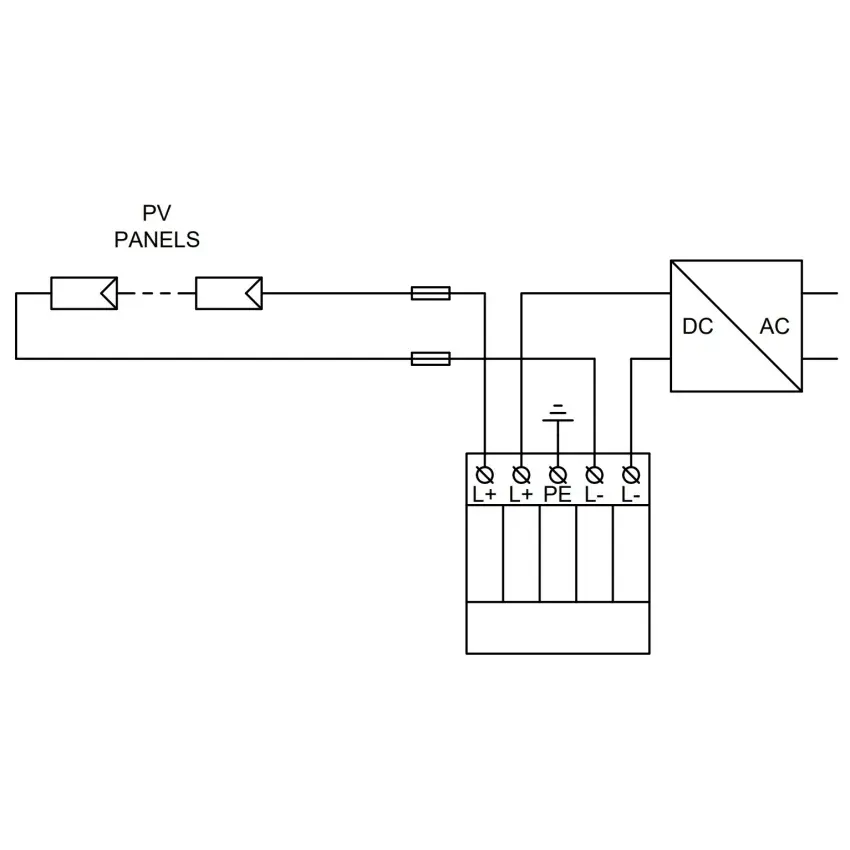

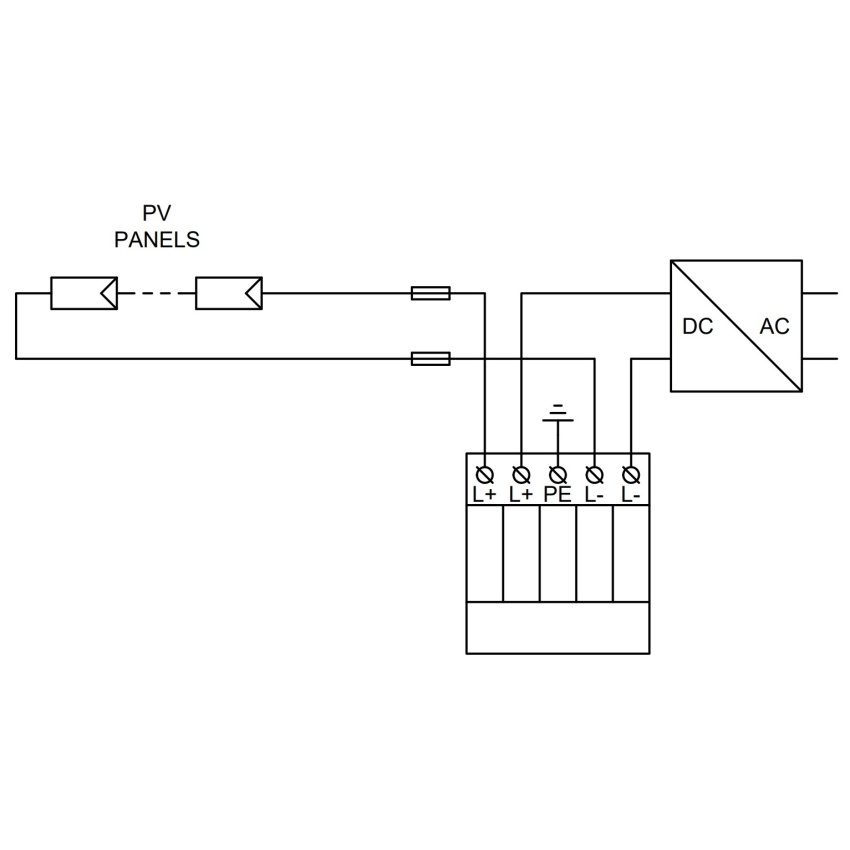

  • Instalace na DC straně PV systému s vnějším LPS
  • Zajišťuje vyrovnání potenciálů plusových a mínusových sběrnic
  • Splňuje normy ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí DC 1000 V
Max. napětí FV instalace 830 V
Napěťová ochranná hladina (DC+ - DC-) 3.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm

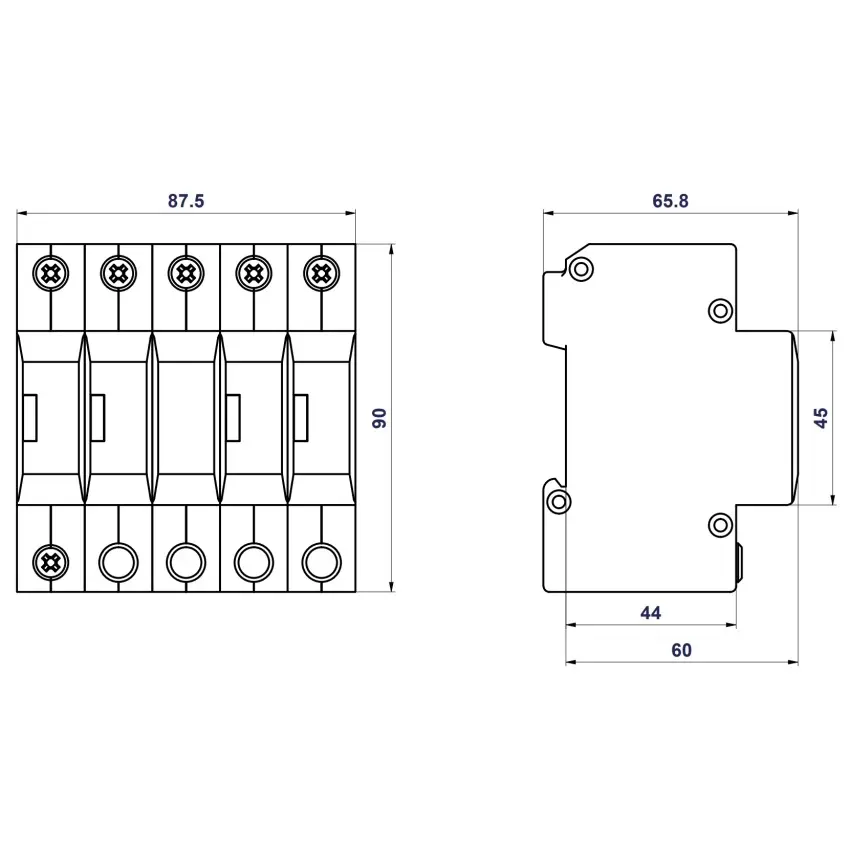

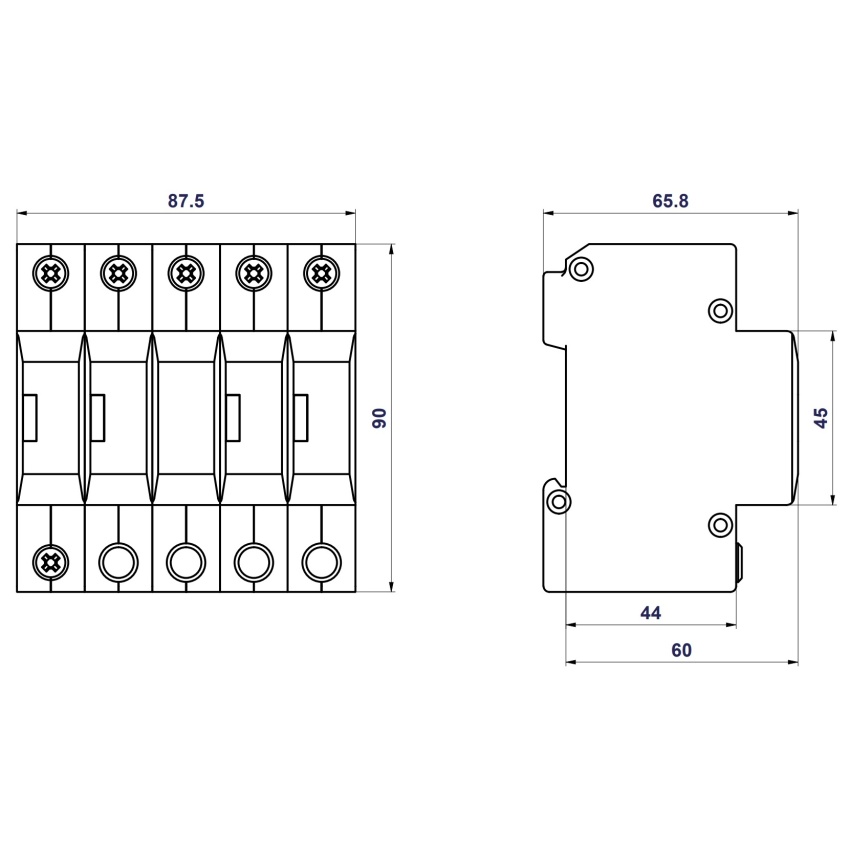

Konstrukční velikost 5 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
