HAKEL SVODIČ HLSA12,5 PV 1000/2 10475

HAK_HLSA12-5-PV-1000-2-10475.jpg HAK_AD_T1-T2_PV12U.jpg HAK_H-PV_2.jpg HAK_ID_T1-T2_PV12U.jpg
Svodič přepětí HLSA12,5 PV 1000/2 pro fotovoltaické systémy. Svodič přepětí HLSA12,5 PV ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82978010 Zkopírováno

Kód dodavatele: 10475 Zkopírováno

EAN: 8590681172339 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

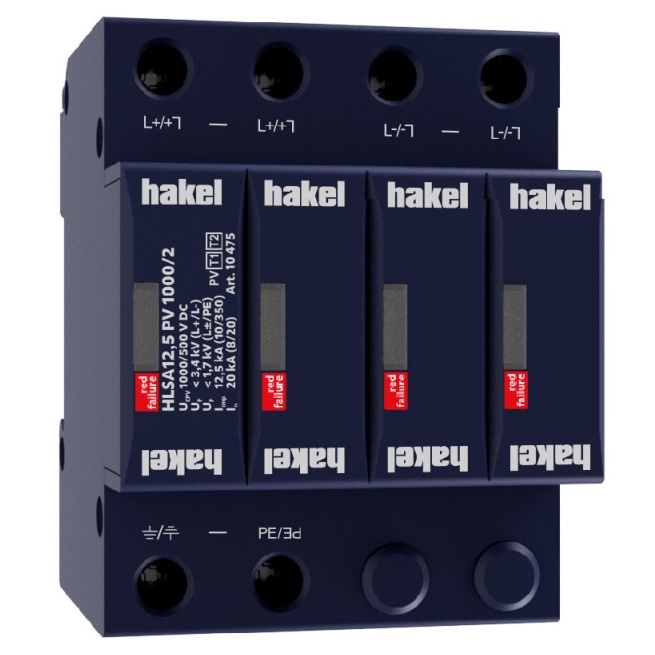

Svodič přepětí HLSA12,5 PV 1000/2 pro fotovoltaické systémy.

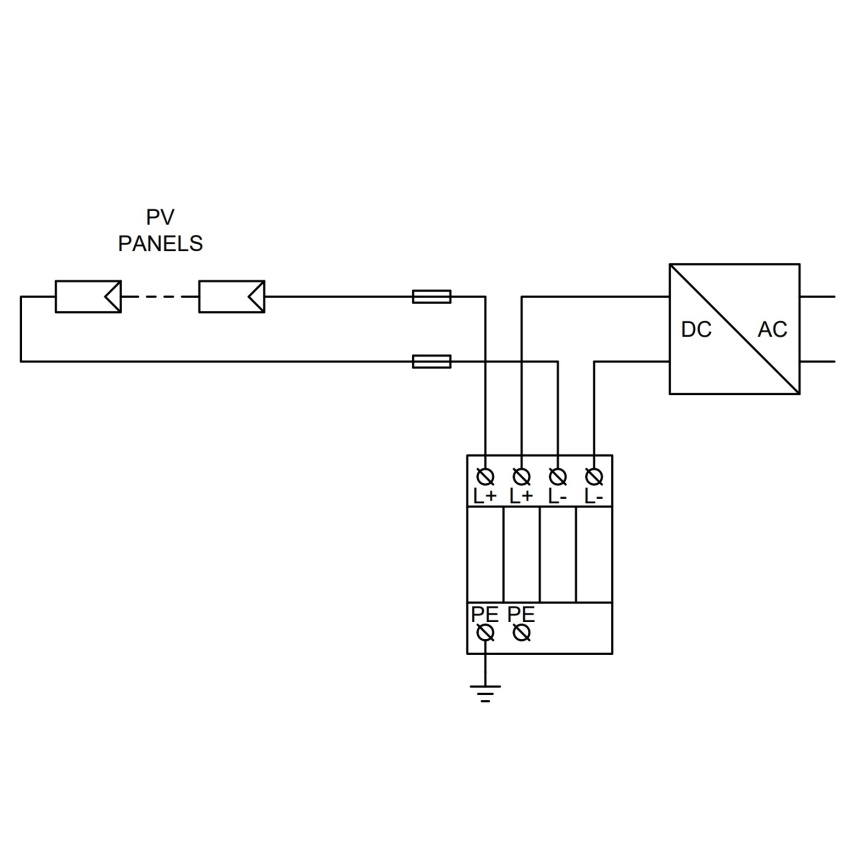

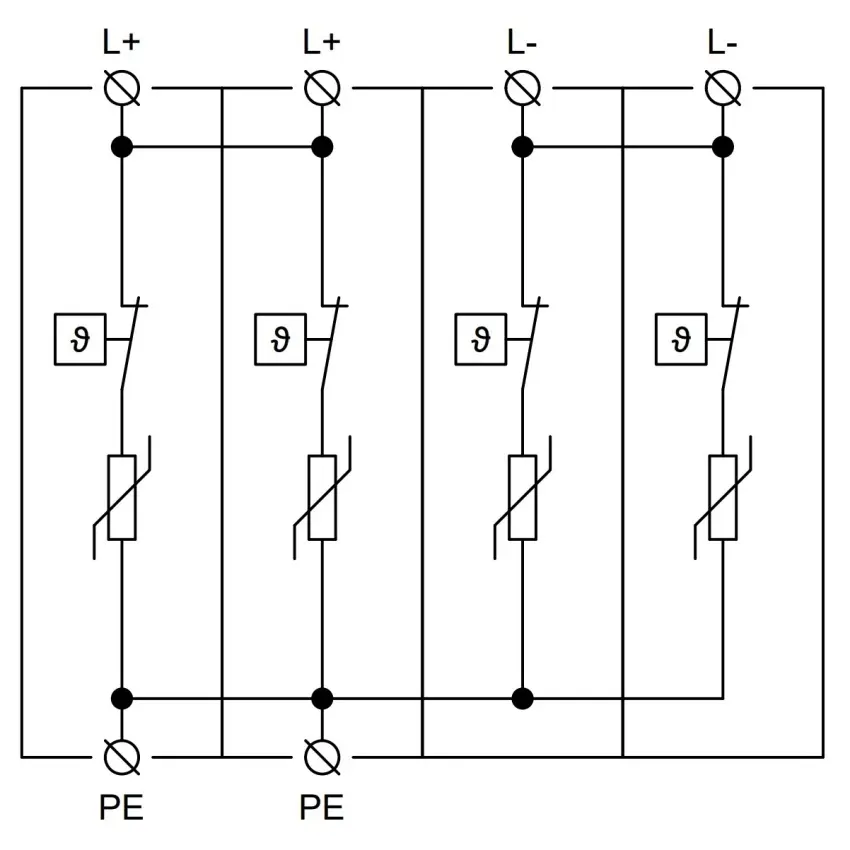

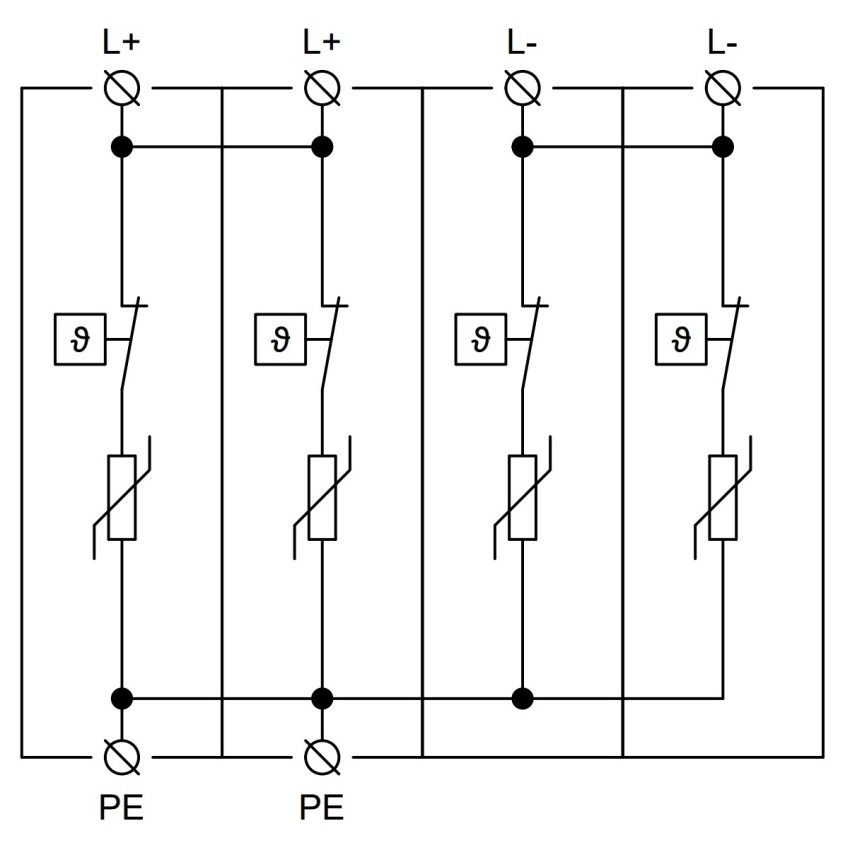

Svodič přepětí HLSA12,5 PV 1000/2 je určen pro ochranu fotovoltaických systémů v zapojení U nebo Y. V zapojení Y nabízí odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální proud vodičem PE. Zařízení je vybaveno interními odpojovači, které se aktivují při přehřátí varistorů, a je nutné jej předjistit vnějším odpojovačem určeným pro PV aplikace.

Klíčové vlastnosti

  • Typ: T1+T2 svodič přepětí
  • Maximální trvalé provozní napětí: 1000 V DC
  • Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31: T1, T2
  • Vhodné pro neuzemněné fotovoltaické systémy
  • Instalace na DC straně s vnějším LPS, kde není dodržena dostatečná vzdálenost "s"
  • Označení S specifikuje provedení s dálkovou signalizací
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí DC 1000 V
Max. napětí FV instalace 830 V
Napěťová ochranná hladina (DC+ - DC-) 3.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 1.7 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm

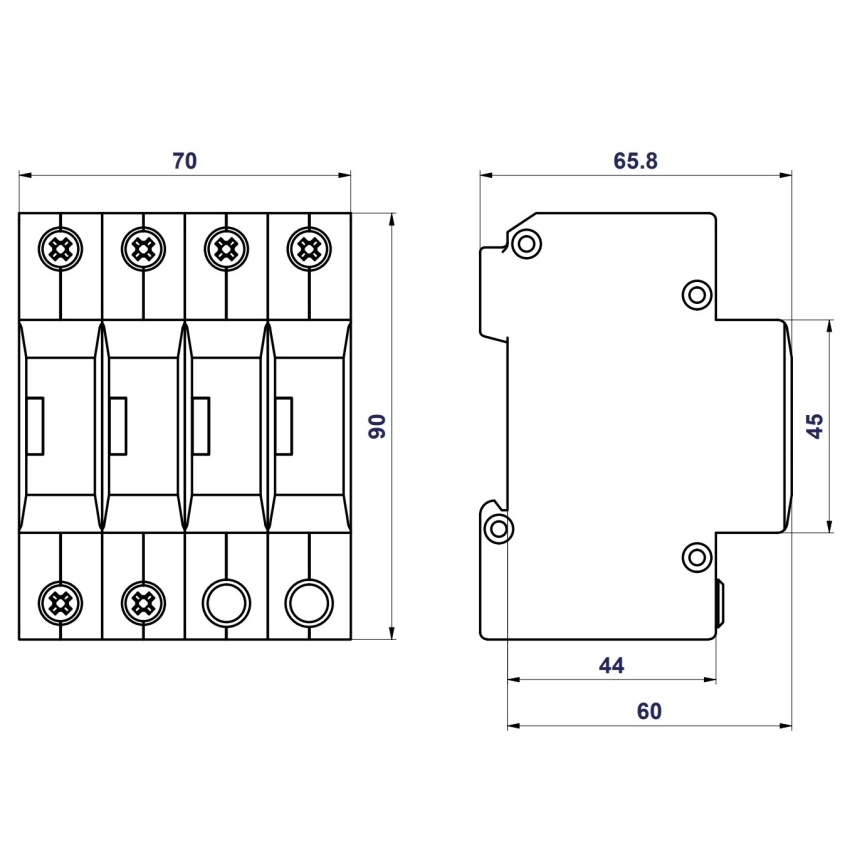

Konstrukční velikost 4 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
