HAKEL SVODIČ HLSA12,5 PV 1000 S 10474

HLSA12,5 PV 1000 S Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltaic... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82978009 Zkopírováno

Kód dodavatele: 10474 Zkopírováno

EAN: 8590681172322 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

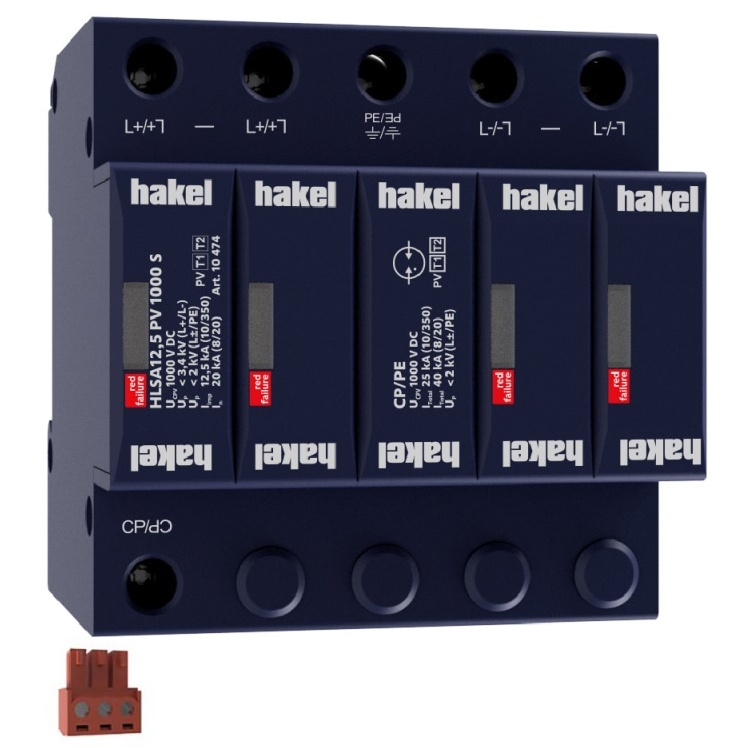

HLSA12,5 PV 1000 S

  • Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení.
  • Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE.

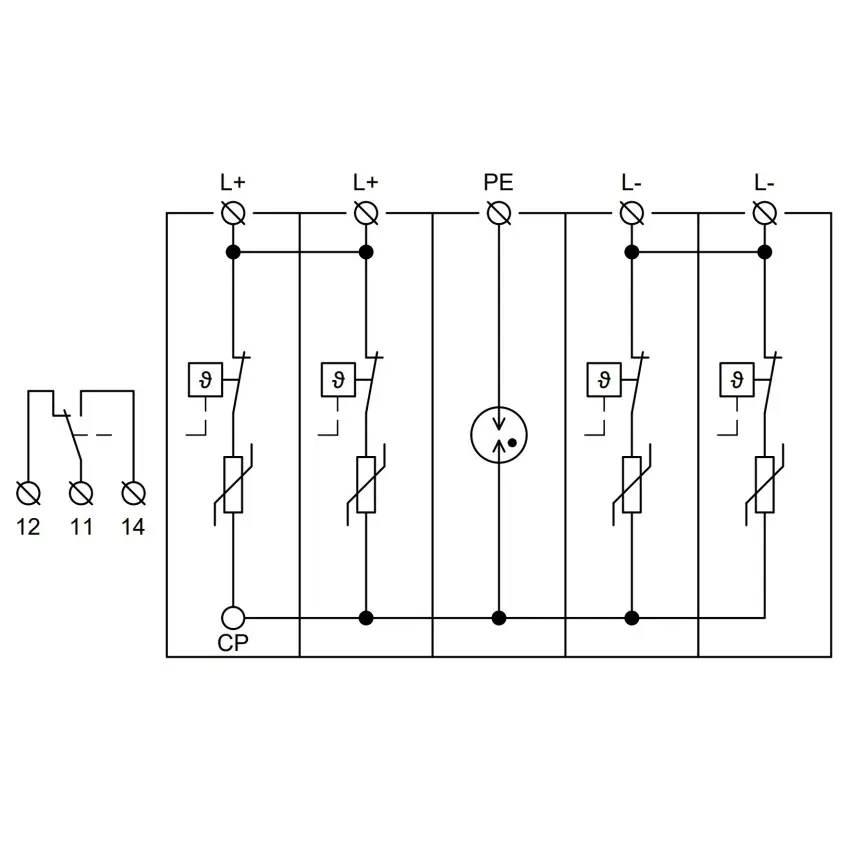

  • Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů.
  • Tyto výrobky je nutné předjistit vnějším odpojovačem určeným pro PV aplikace.

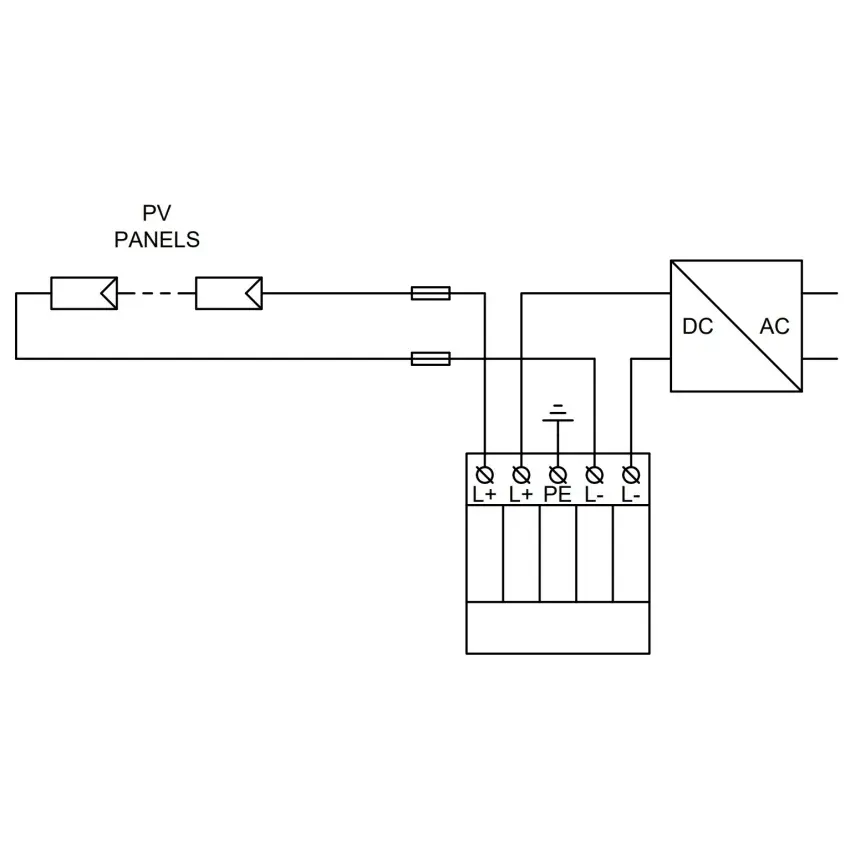

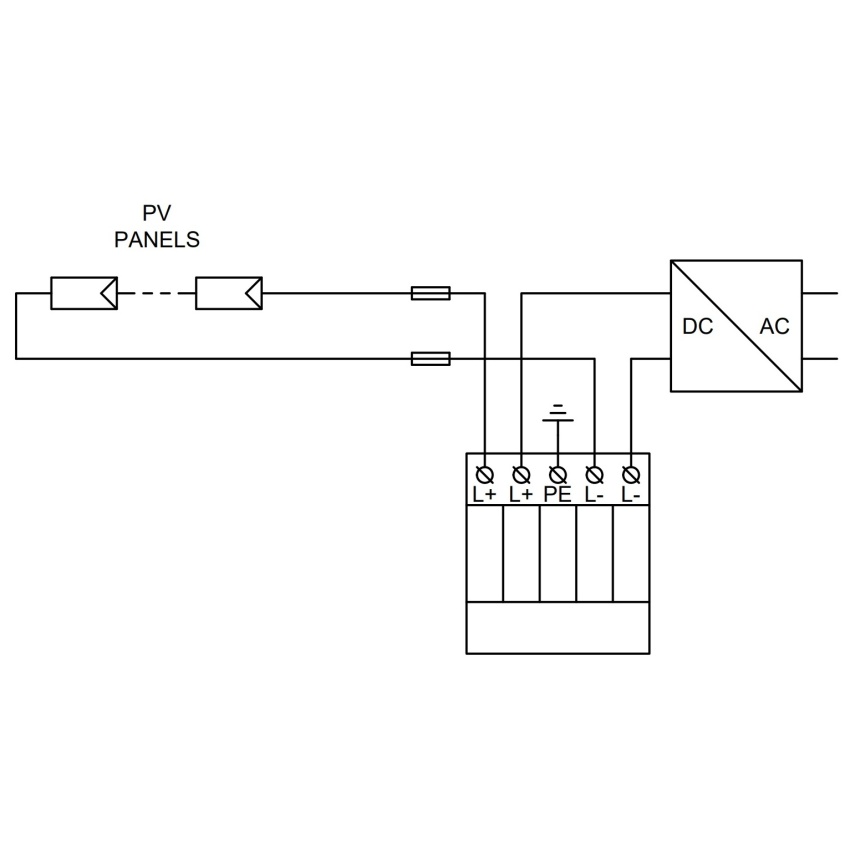

  • Instalují se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost „s“.
  • Jsou vhodné pro hladinu LPL I nebo II.
  • Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně přímého úderu blesku do PV systému) nebo spínacích procesech.
  • Označení S specifikuje provedení s dálkovou signalizací.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí DC 1000 V
Max. napětí FV instalace 830 V
Napěťová ochranná hladina (DC+ - DC-) 3.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm

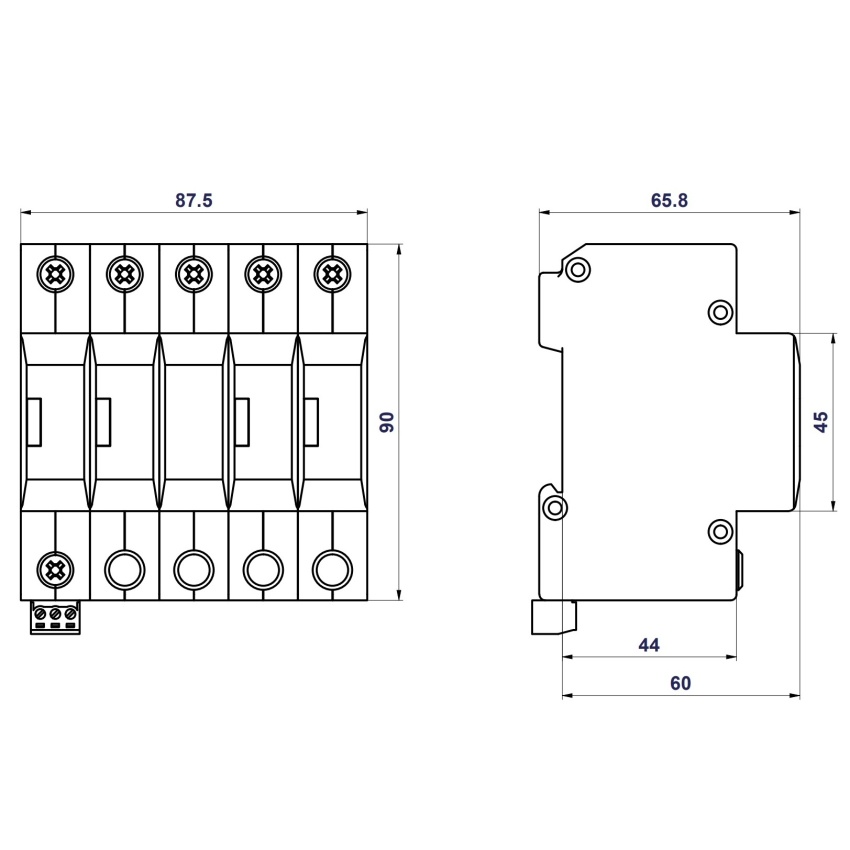

Konstrukční velikost 5 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
