HAKEL SVODIČ HLSA12,5 PV 1500/2 10479

HAK_HLSA12-5-PV-1500-2-10479.jpg HAK_AD_T1-T2_PV12U.jpg HAK_H-PV_2.jpg HAK_ID_T1-T2_PV12U.jpg
Svodič přepětí HLSA12,5 PV 1500/2 pro fotovoltaické systémy. Svodič přepětí HLSA12,5 PV ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82978014 Zkopírováno

Kód dodavatele: 10479 Zkopírováno

EAN: 8590681172377 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

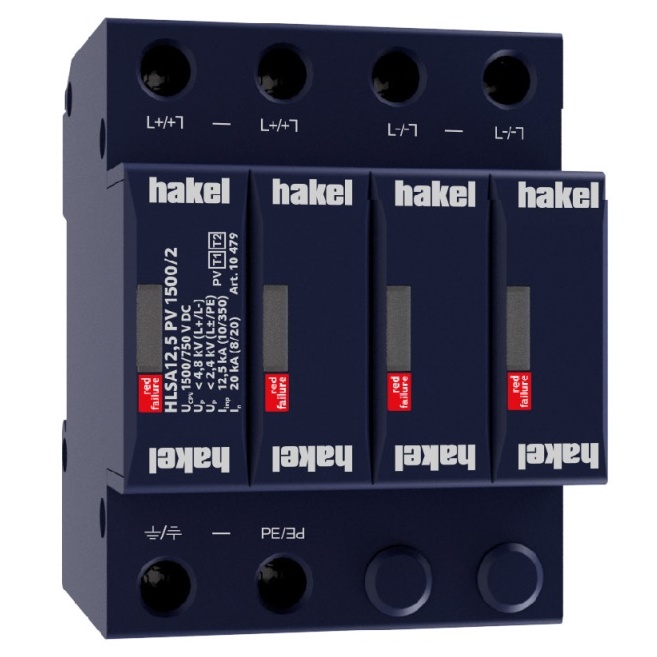

Svodič přepětí HLSA12,5 PV 1500/2 pro fotovoltaické systémy.

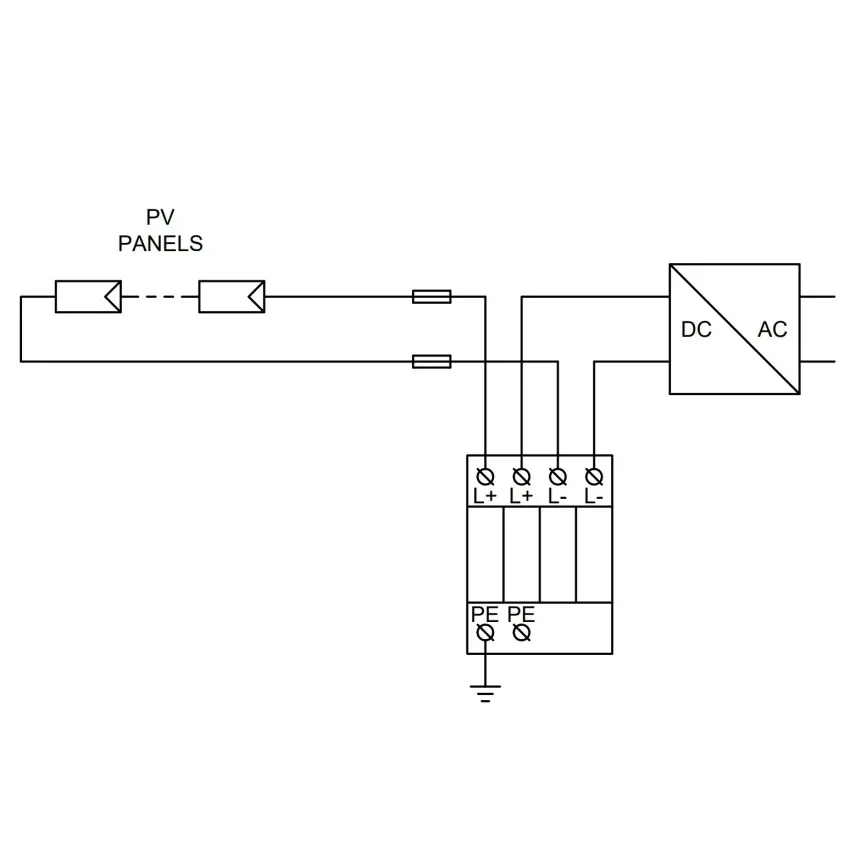

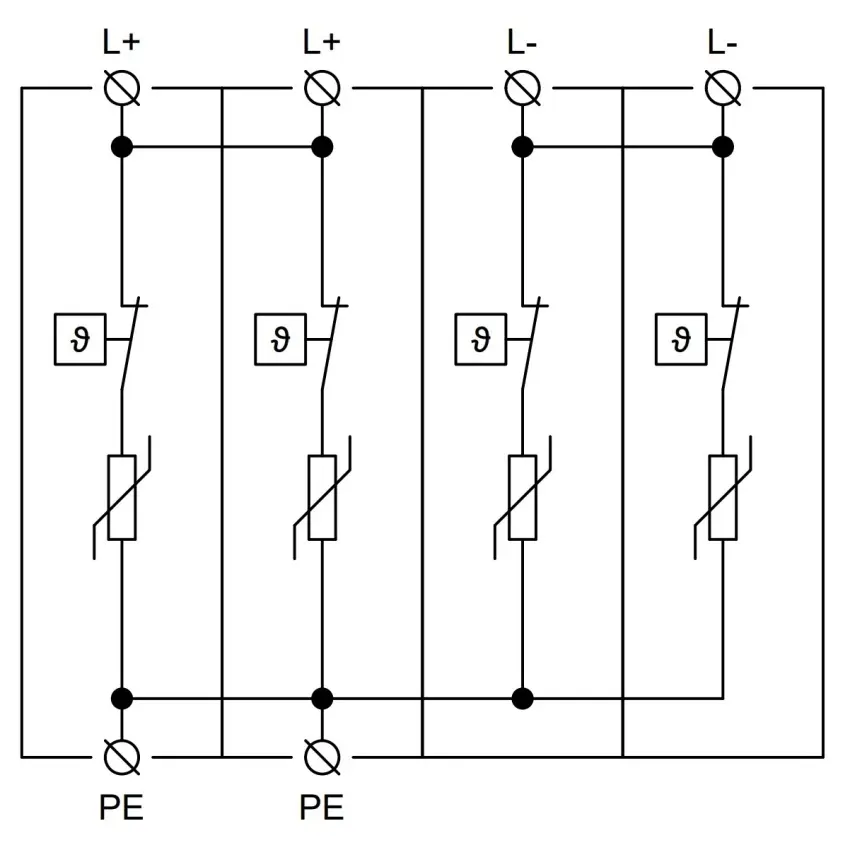

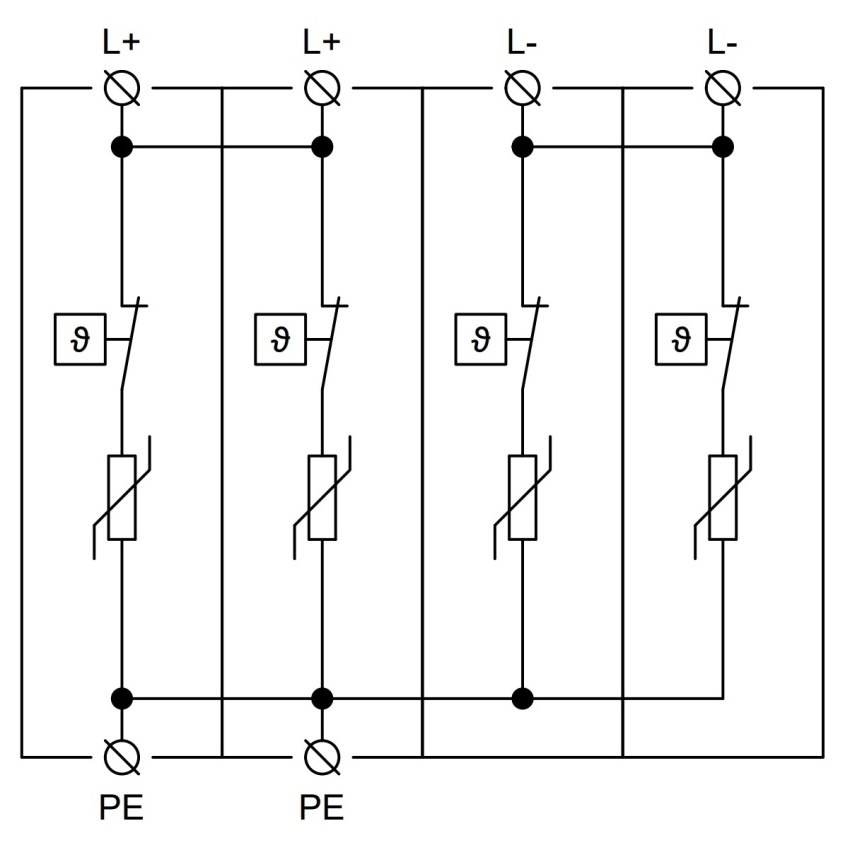

Svodič přepětí HLSA12,5 PV 1500/2 je určen pro ochranu fotovoltaických systémů před přepětím typu T1+T2. Instalace je vhodná na stejnosměrné straně PV aplikací s vnějším hromosvodem, kde není dodržena dostatečná vzdálenost "s". Zařízení zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech.

Klíčové vlastnosti

  • Typ: T1+T2 svodič přepětí pro fotovoltaické systémy
  • Vhodný pro instalaci na stejnosměrné straně PV aplikací s vnějším hromosvodem
  • Zajišťuje vyrovnávání potenciálů a likvidaci transientních přepětí
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí DC 1500 V
Max. napětí FV instalace 1250 V
Napěťová ochranná hladina (DC+ - DC-) 4.8 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.4 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm

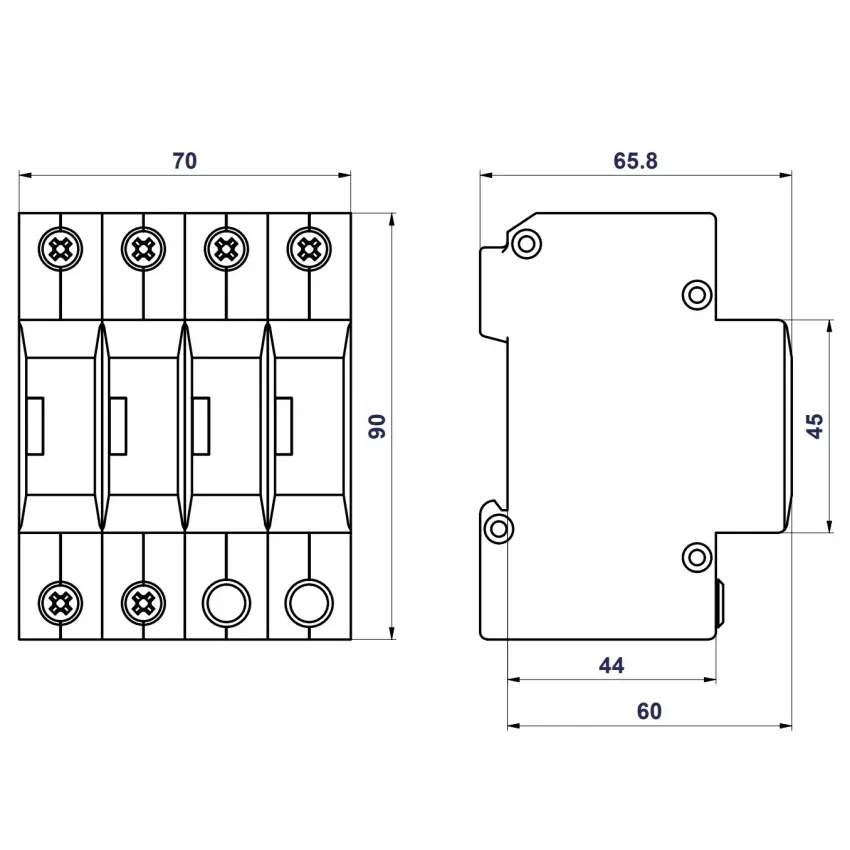

Konstrukční velikost 4 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
Všechny parametry
