HAKEL SVODIČ HLSA12,5 PV 1500/2 S 10480

HAK_HLSA12-5-PV-1500-2-S-10480.jpg HAK_AD_T1-T2_PV12U.jpg HAK_H-PV_2-S.jpg HAK_ID_T1-T2_PV12U-S.jpg
Svodič přepětí HAKEL HLSA12,5 PV 1500/2 S pro fotovoltaické systémy. Svodič přepětí HAKE... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82978015 Zkopírováno

Kód dodavatele: 10480 Zkopírováno

EAN: 8590681172384 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

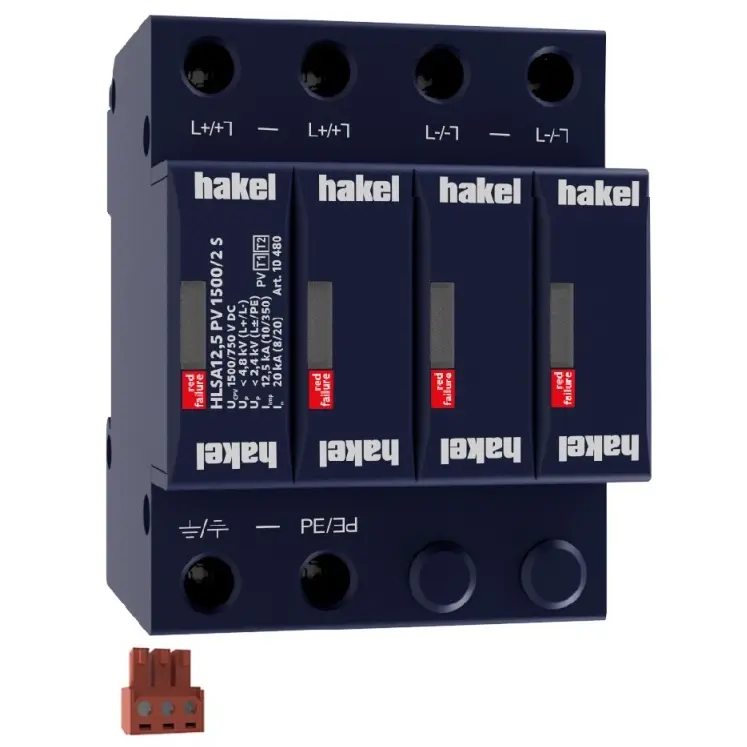

Svodič přepětí HAKEL HLSA12,5 PV 1500/2 S pro fotovoltaické systémy.

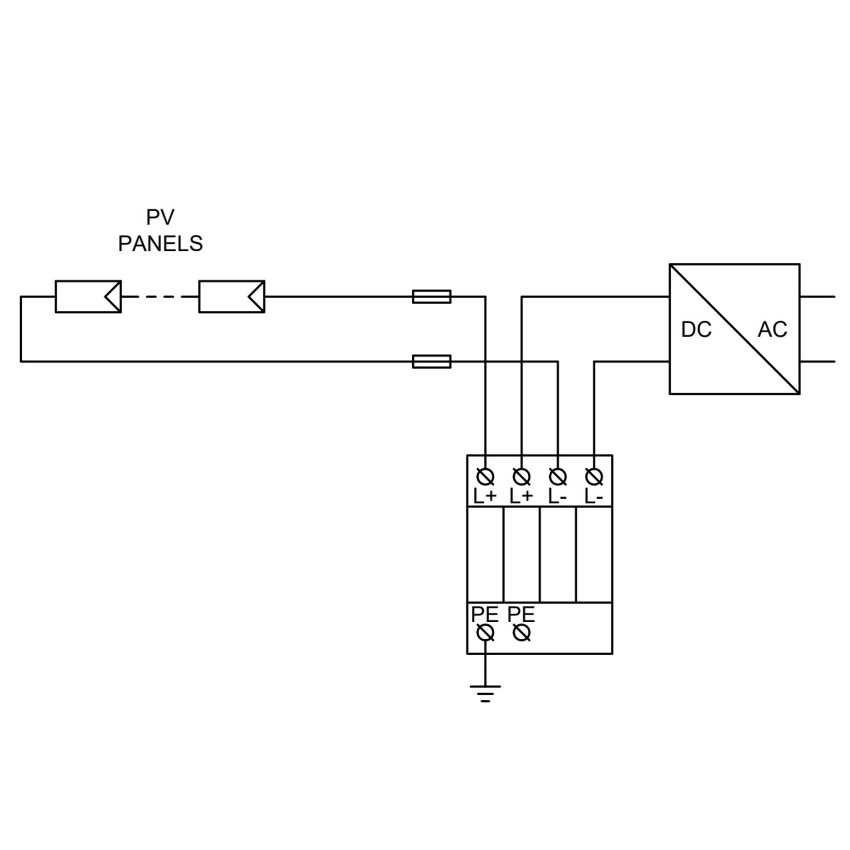

Svodič přepětí HAKEL HLSA12,5 PV 1500/2 S je určen pro ochranu fotovoltaických systémů s neuzemněným zapojením typu U nebo Y. Využívá varistorové sekce s interními odpojovači, které se aktivují při přehřátí varistorů, a vyžaduje použití vnějšího odpojovače určeného pro PV aplikace. Instalace je vhodná na DC straně v PV systémech s vnějším LPS, kde není dodržena dostatečná vzdálenost "s".

Klíčové vlastnosti

  • Ochrana pro fotovoltaické systémy s neuzemněným zapojením typu U nebo Y.

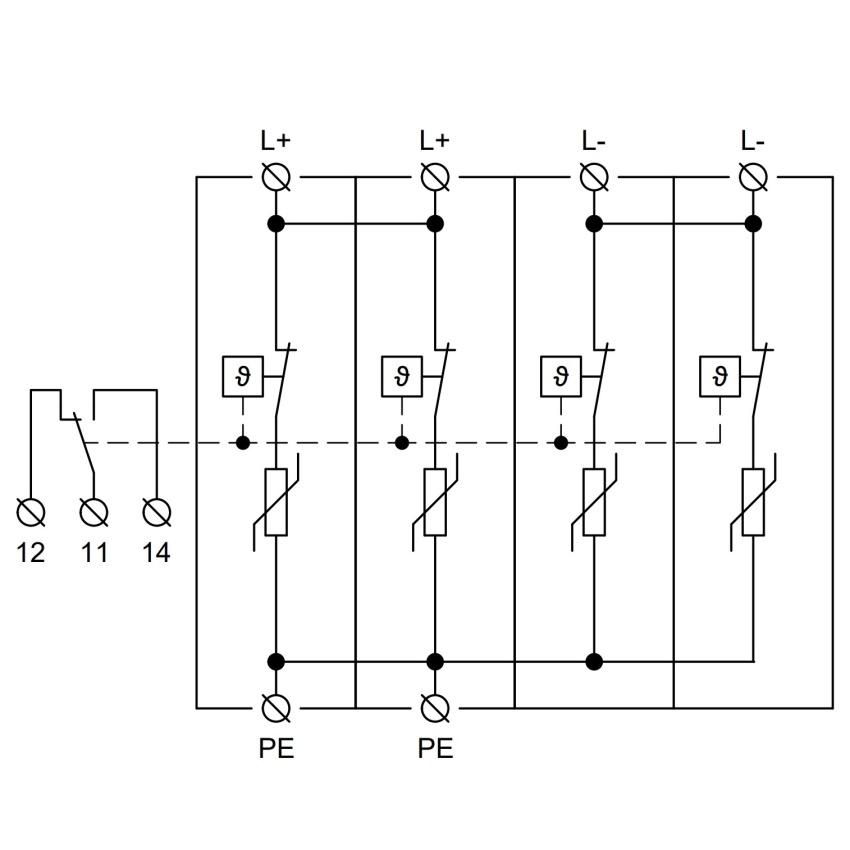

  • Varistorové sekce s interními odpojovači aktivovanými při přehřátí.
  • Vyžaduje použití vnějšího odpojovače určeného pro PV aplikace.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí DC 1500 V
Max. napětí FV instalace 1250 V
Napěťová ochranná hladina (DC+ - DC-) 4.8 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.4 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm

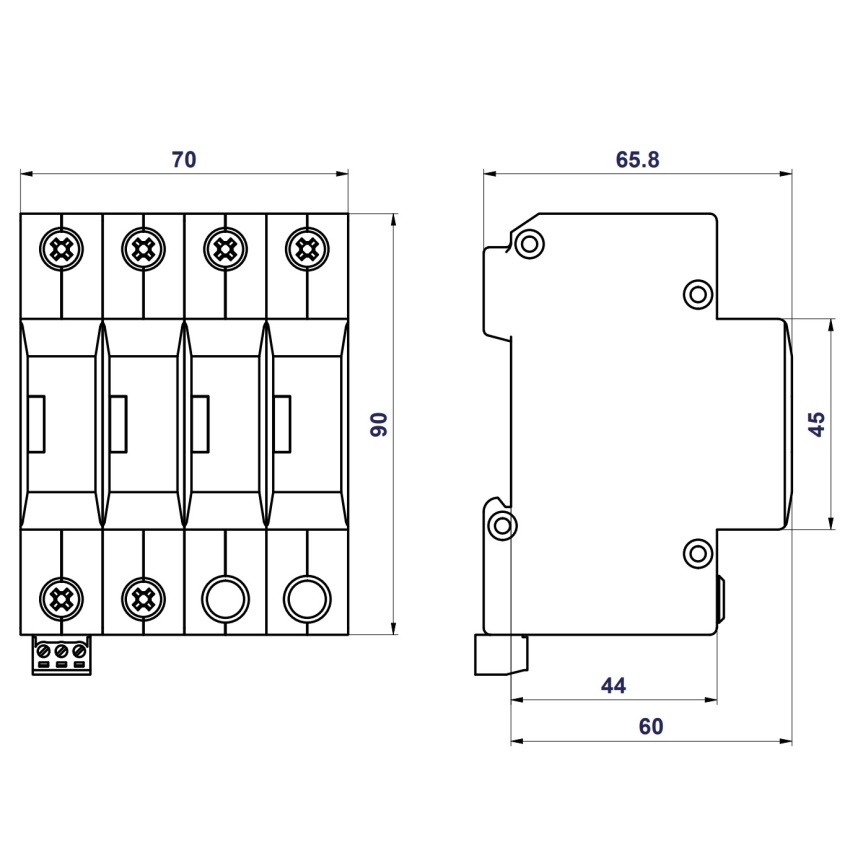

Konstrukční velikost 4 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí DC 1500 V
Max. napětí FV instalace 1250 V
Napěťová ochranná hladina (DC+ - DC-) 4.8 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.4 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
