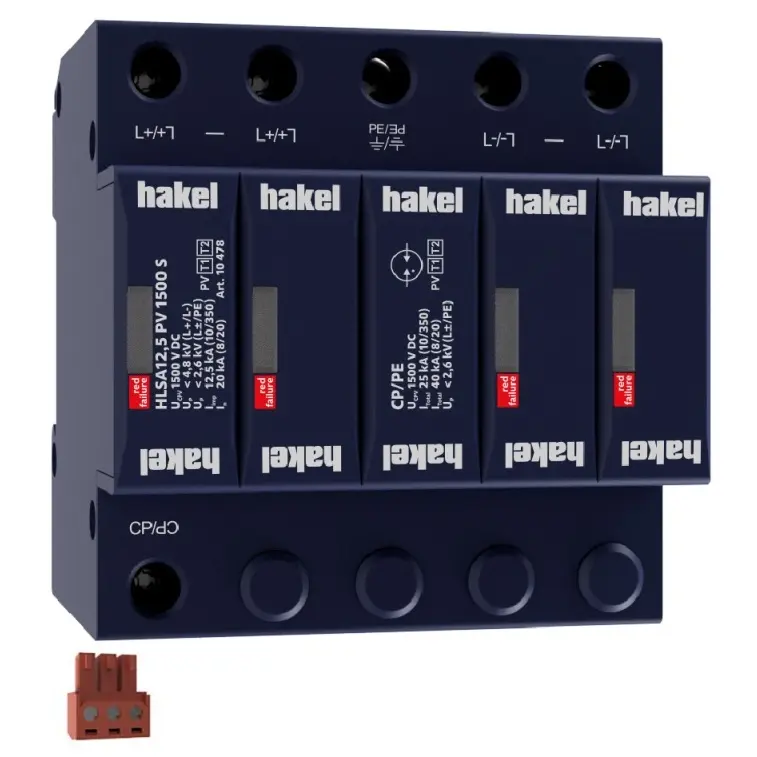

HAKEL SVODIČ HLSA12,5 PV 1500 S 10478

HAK_HLSA12-5-PV-1500-S-10478.jpg HAK_AD_T1-T2_PV12Y.jpg HAK_H-PV-S.jpg HAK_ID_T1-T2_PV12Y-S.jpg
Svodič přepětí HLSA12,5 PV 1500 S pro fotovoltaické systémy. Svodič přepětí HLSA12,5 PV ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82978013 Zkopírováno

Kód dodavatele: 10478 Zkopírováno

EAN: 8590681172360 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HLSA12,5 PV 1500 S pro fotovoltaické systémy.

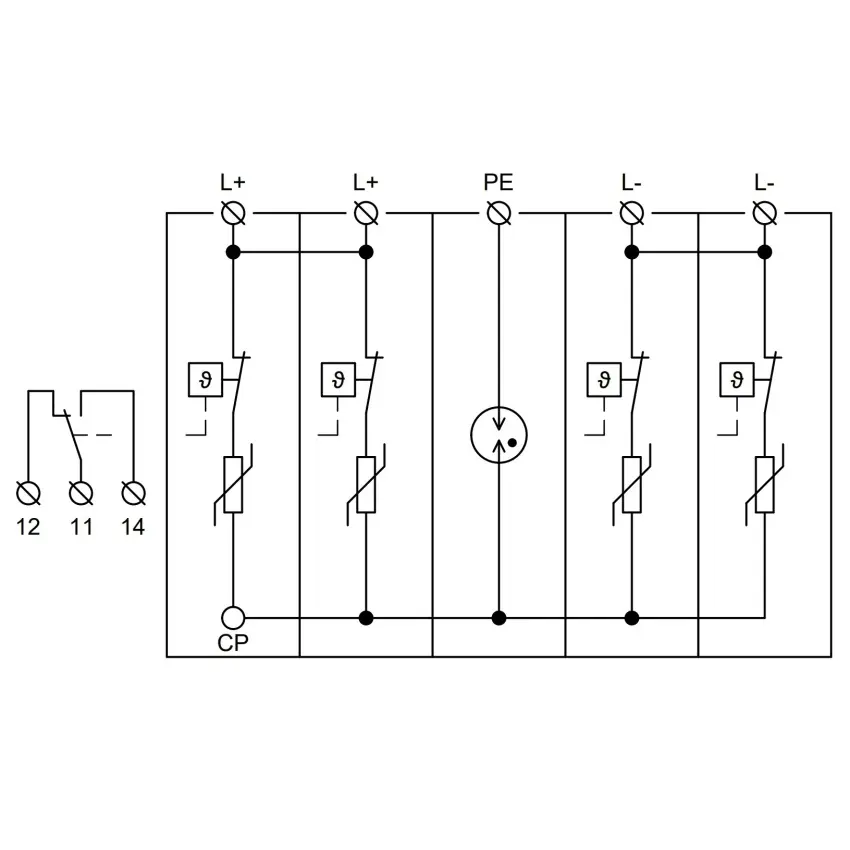

Svodič přepětí HLSA12,5 PV 1500 S je určen pro ochranu fotovoltaických systémů s neuzemněným zapojením typu Y. Vyznačuje se odolností vůči zemnímu spojení pracovních vodičů a nulovým reziduálním proudem vodičem PE. Zařízení je vybaveno interními odpojovači, které se aktivují při přehřátí varistorů, a vyžaduje použití vnějšího odpojovače určeného pro PV aplikace.

Klíčové vlastnosti

  • Typ: T1+T2 svodič přepětí pro fotovoltaické systémy
  • Vhodný pro neuzemněné zapojení typu Y
  • Odolný vůči zemnímu spojení pracovních vodičů
  • Vybaven interními odpojovači aktivovanými při přehřátí varistorů
  • Vyžaduje použití vnějšího odpojovače určeného pro PV aplikace

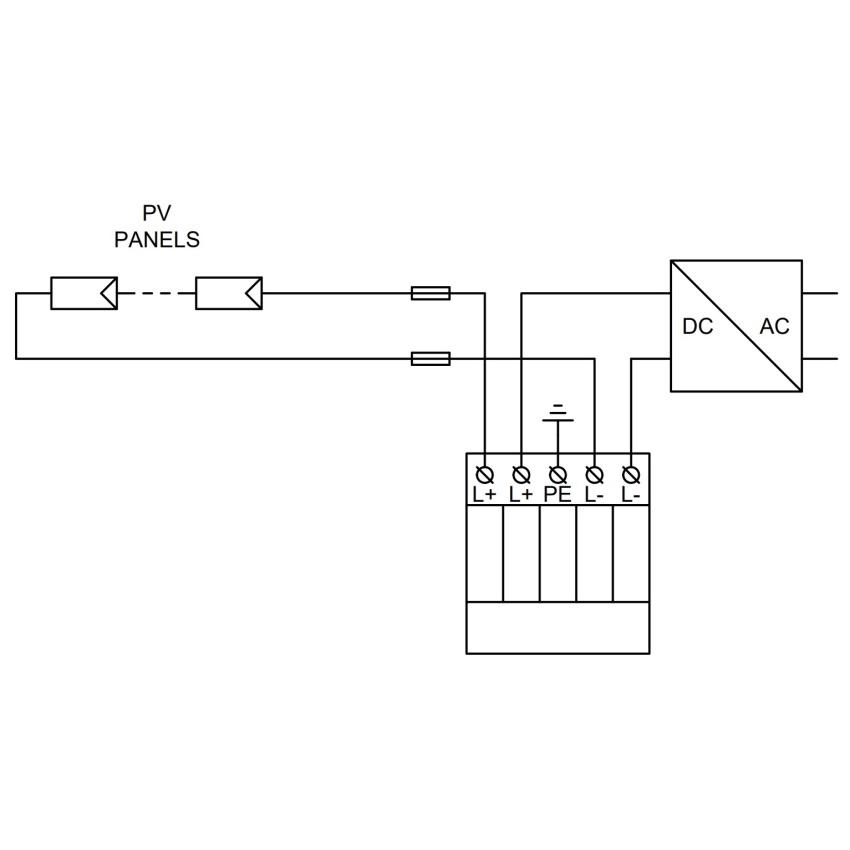

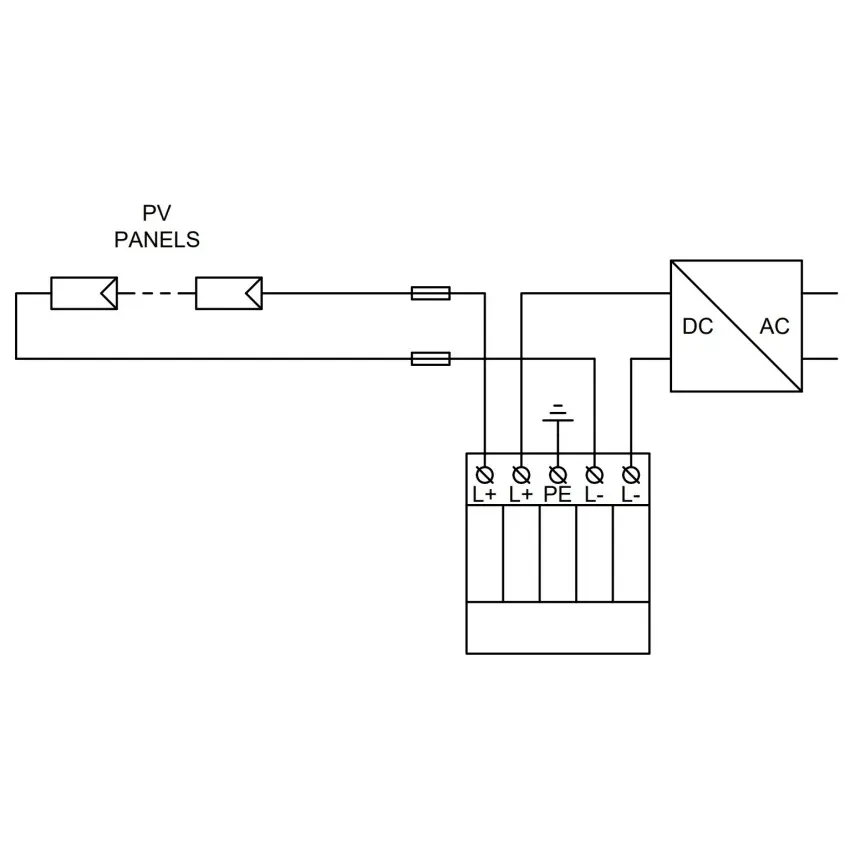

  • Instaluje se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost "s"
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí DC 1500 V
Max. napětí FV instalace 1250 V
Napěťová ochranná hladina (DC+ - DC-) 4.8 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.6 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 5 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
