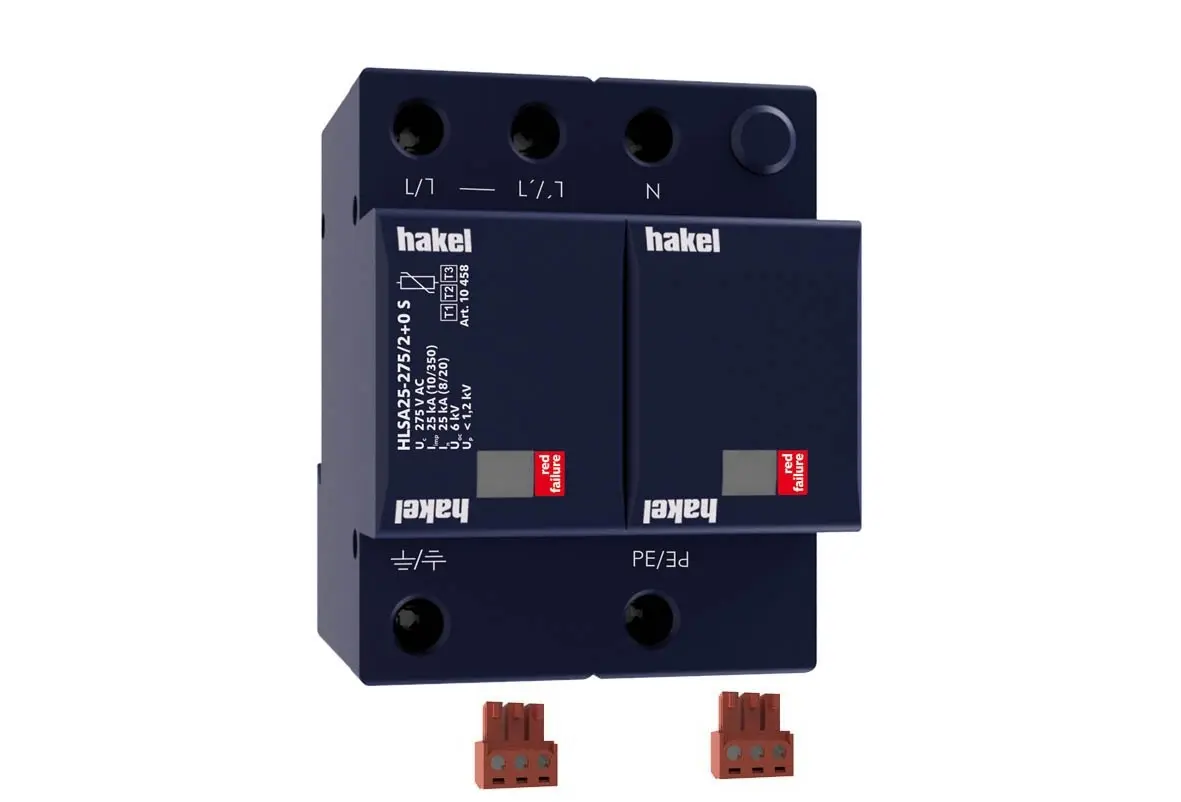

HAKEL SVODIČ HLSA25-275/2+0 S 10458

HAKEL HLSA25-275/2+0 SSvodiče impulzních proudů a rázového přepětí typu T1+T2+T3. Výrobky ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83461409 Zkopírováno

Kód dodavatele: 10458 Zkopírováno

EAN: 8590681114230 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

HAKEL HLSA25-275/2+0 S

Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3. Výrobky jsou složeny z varistorů s velkou svodovou schopností. HLSA25 v provedení 1+1, 3+1 a HLSA25G jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Vhodné pro objekty s uvažovanou hladinou ochrany LPL I a LPL II. Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů. V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení <b>S</b> specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.

Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet pólů 2
Bleskový proud (10/350) 25 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 1.2 kV
Měrná energie 156 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
