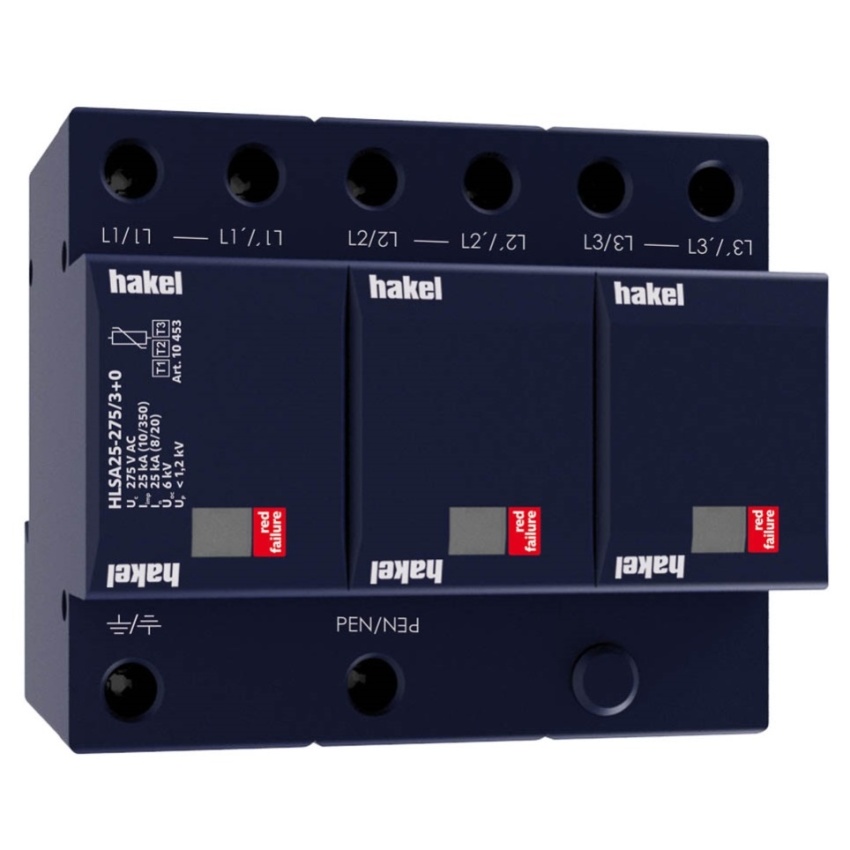

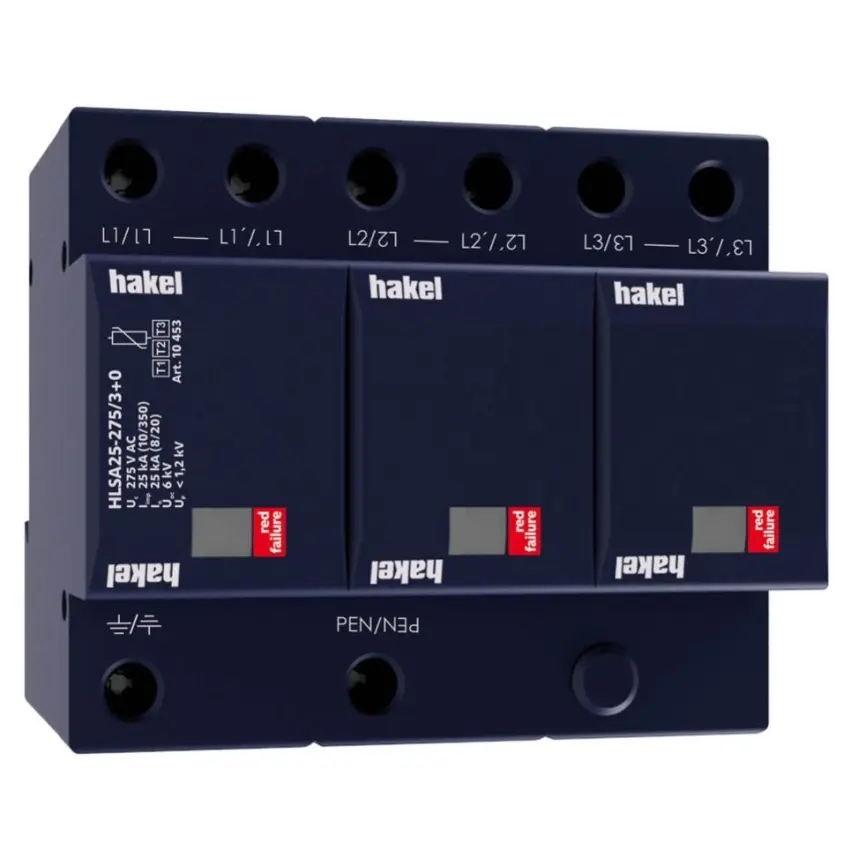

HAKEL SVODIČ HLSA25-275/3+0 10453

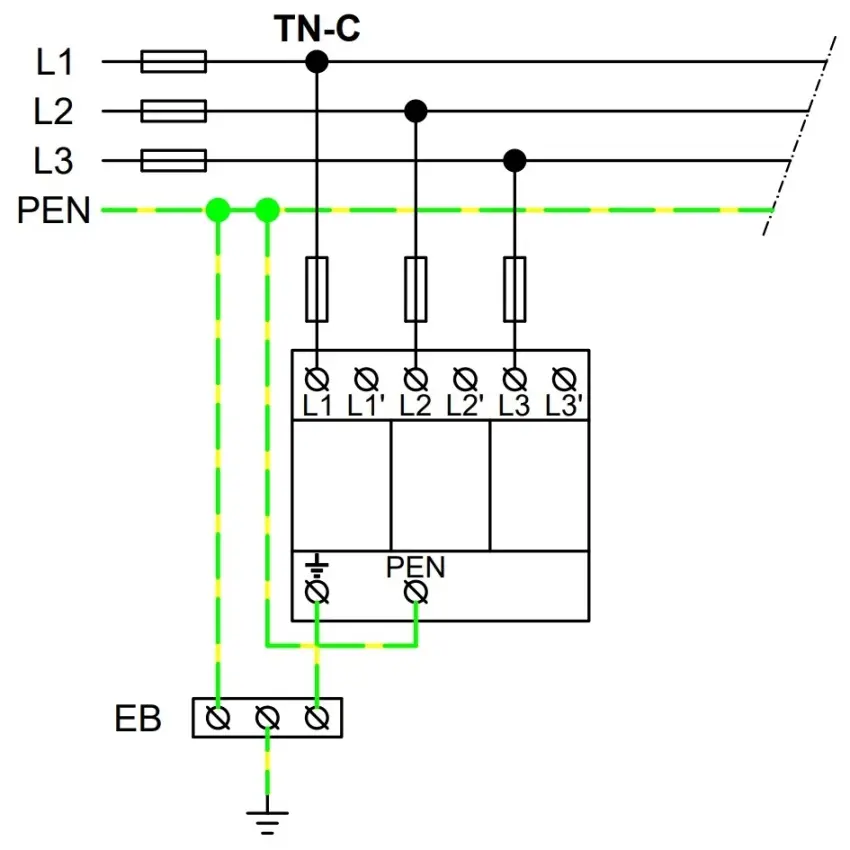

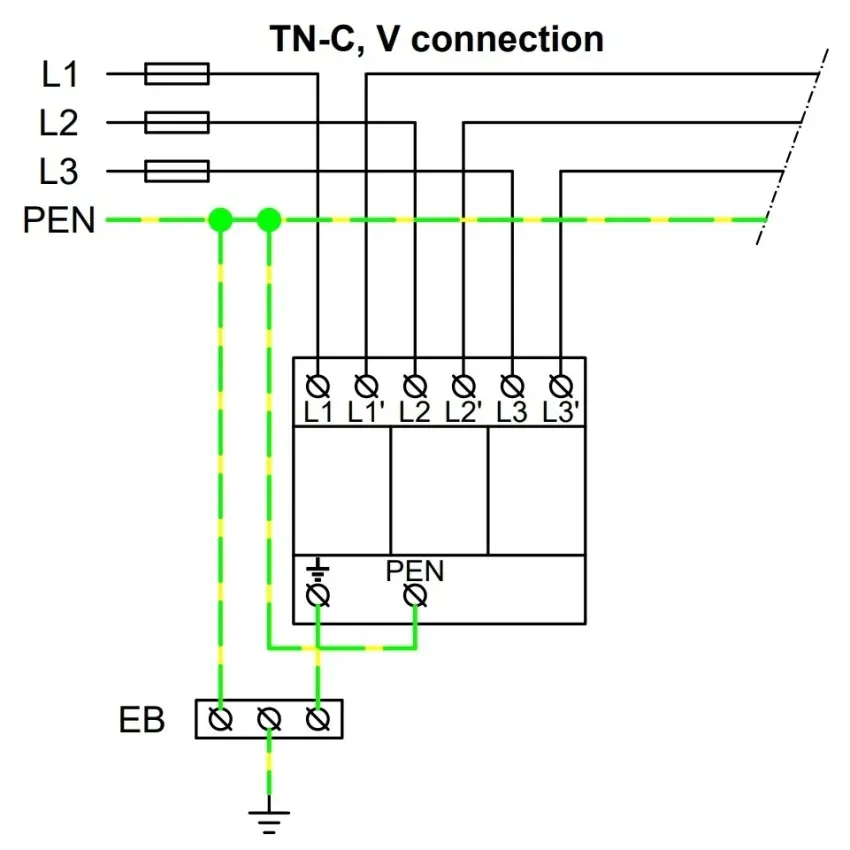

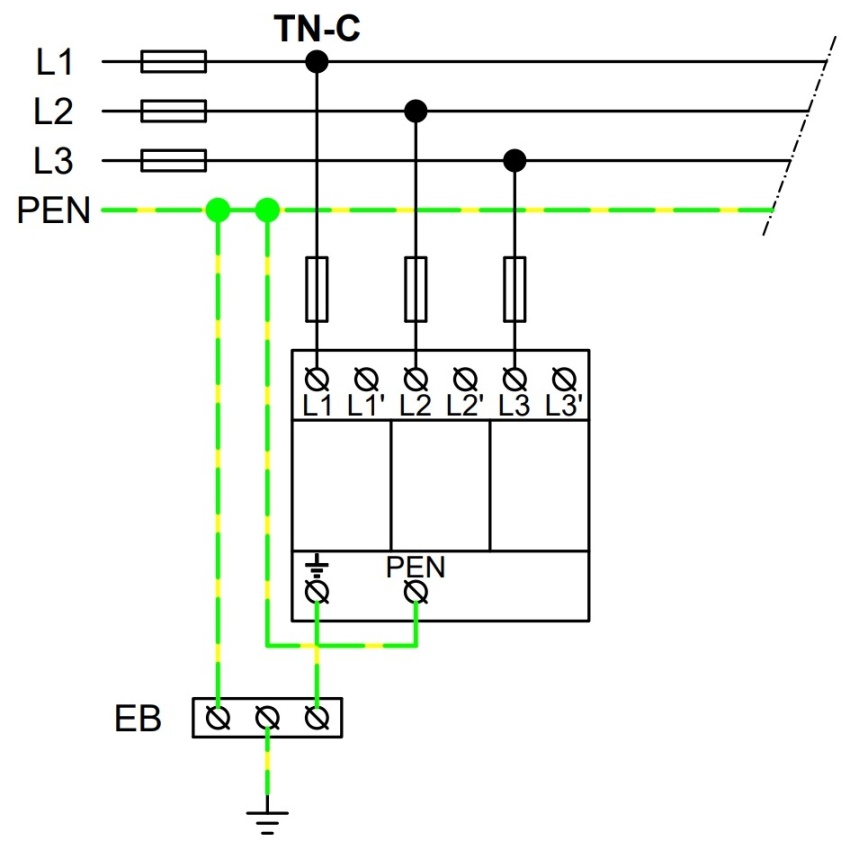

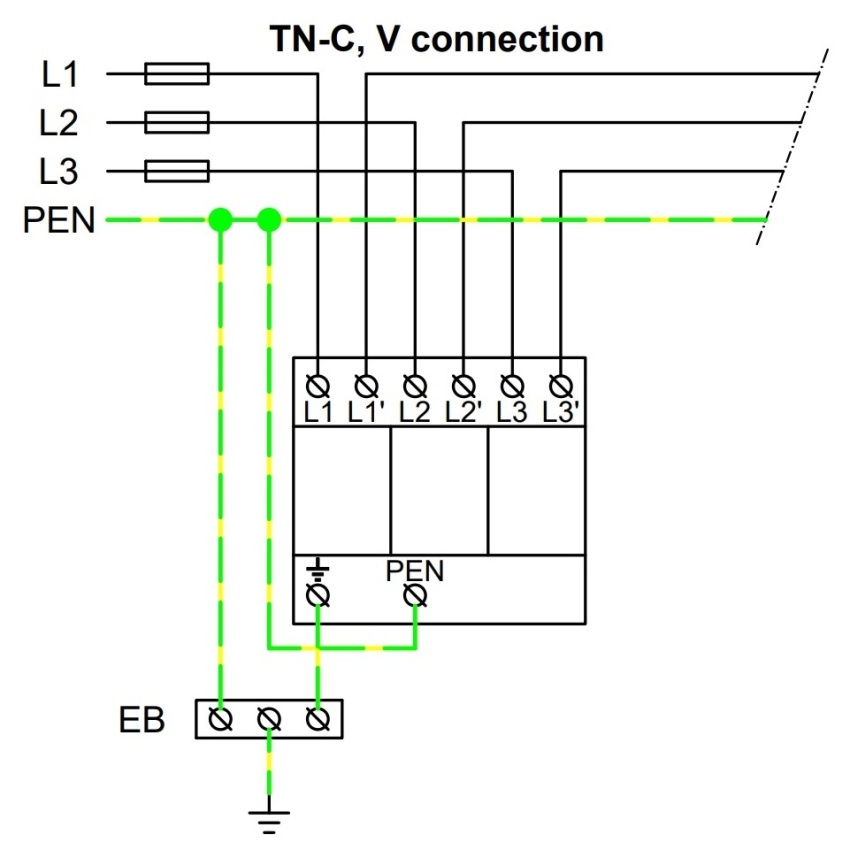

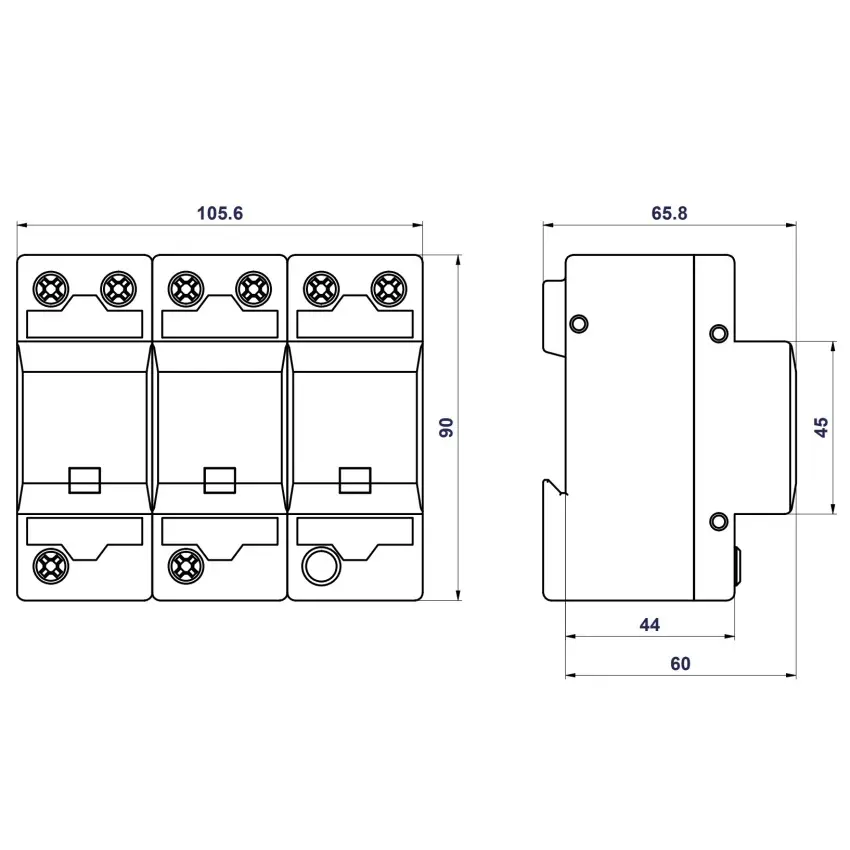

HAK_HLSA25-275-3-0-10453.jpg HAK_AD_25_T1-T2-T3-30.jpg HAK_AD2_25_T1-T2-T3-30.jpg HAK_AD3_25_T1-T2-T3-30.jpg HAK_H25-3-0.jpg HAK_ID_25_T1-T2-T3-30.jpg
HAKEL HLSA25-275/3+0 je svodič impulzních proudů a rázového přepětí typu T1+T2+T3 určený p... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82291298 Zkopírováno

Kód dodavatele: 10453 Zkopírováno

EAN: 8590681114186 Zkopírováno

Soustava TN-C: Ano

Soustava TN-C-S: Ne

Soustava TN-S: Ne

Soustava TT: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
HAKEL HLSA25-275/3+0 je svodič impulzních proudů a rázového přepětí typu T1+T2+T3 určený pro ochranu elektrických zařízení před bleskovými a přepěťovými nárazy.

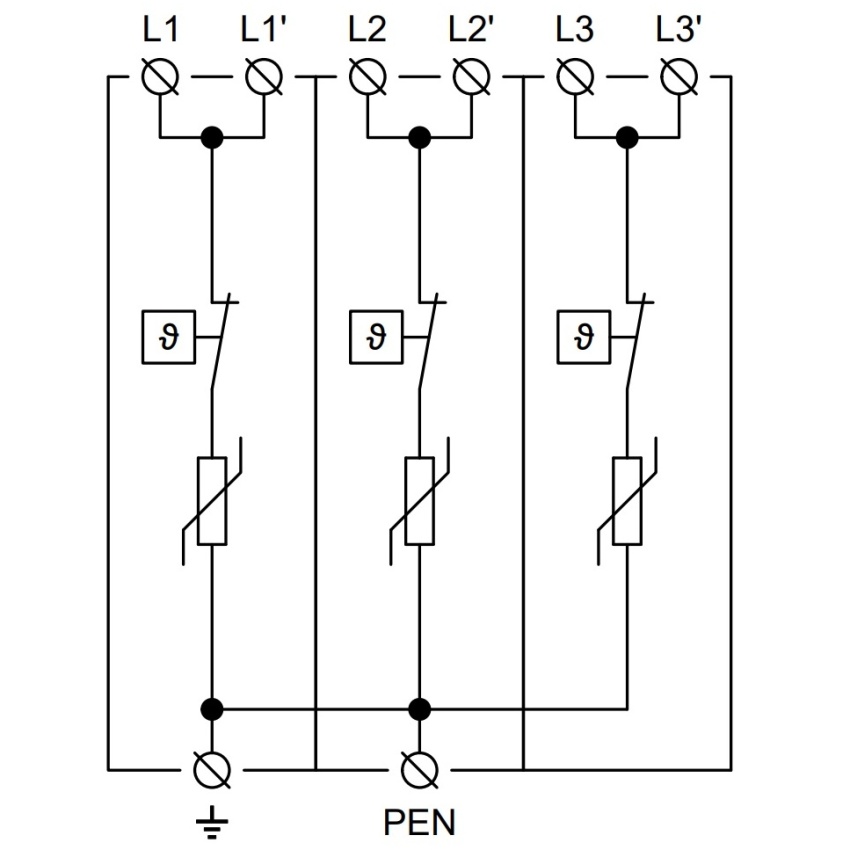

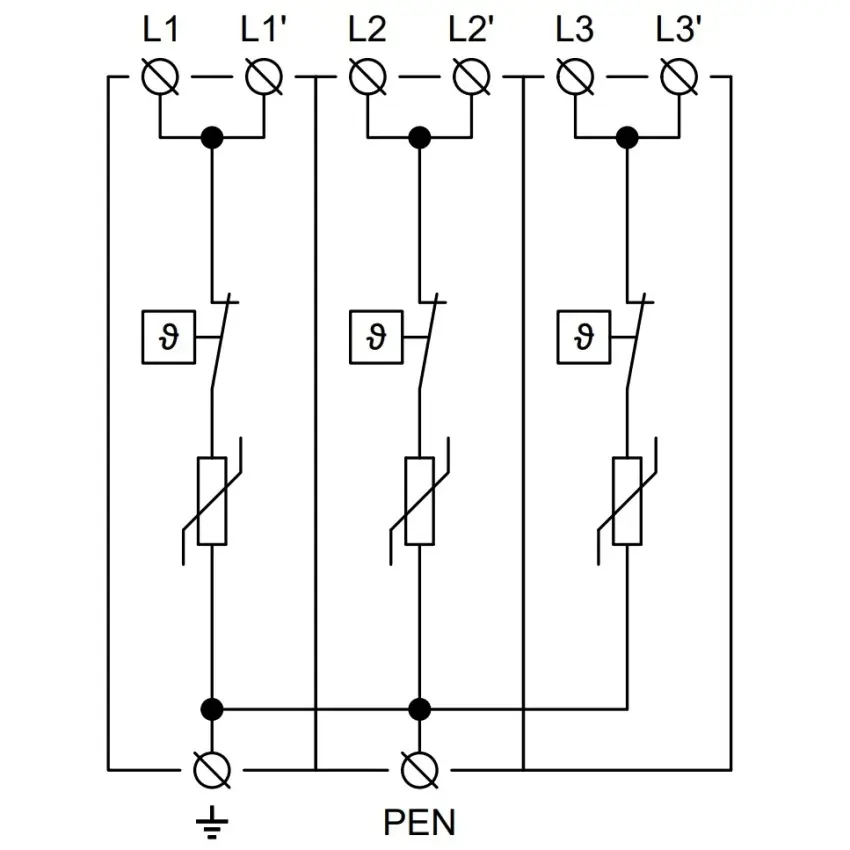

Svodič HAKEL HLSA25-275/3+0 je složen z varistorů s velkou svodovou schopností a je určen pro instalaci na rozhraní zón LPZ 0 - LPZ 1 a vyšší, ideálně co nejblíže vstupu kabelového vedení do objektu, například do hlavních rozvaděčů. Tento typ svodiče je vhodný pro objekty s hladinou ochrany LPL I a LPL II. Při instalaci svodiče typu T1+T2+T3 v hlavním rozvaděči je nutné dodatkově instalovat svodiče přepětí T2 a T3 i v podružných rozvaděčích. Instalace se provádí dle platných norem ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3 a ČSN CLC/TS 61643-12.

Klíčové vlastnosti

  • Typ svodiče T1+T2+T3 pro komplexní ochranu před přepětím
  • Složení z varistorů s vysokou svodovou schopností
  • Použití pro hladiny ochrany LPL I a LPL II
  • Instalace na rozhraní zón LPZ 0 - LPZ 1 a vyšší, blízko vstupu kabelů do objektu

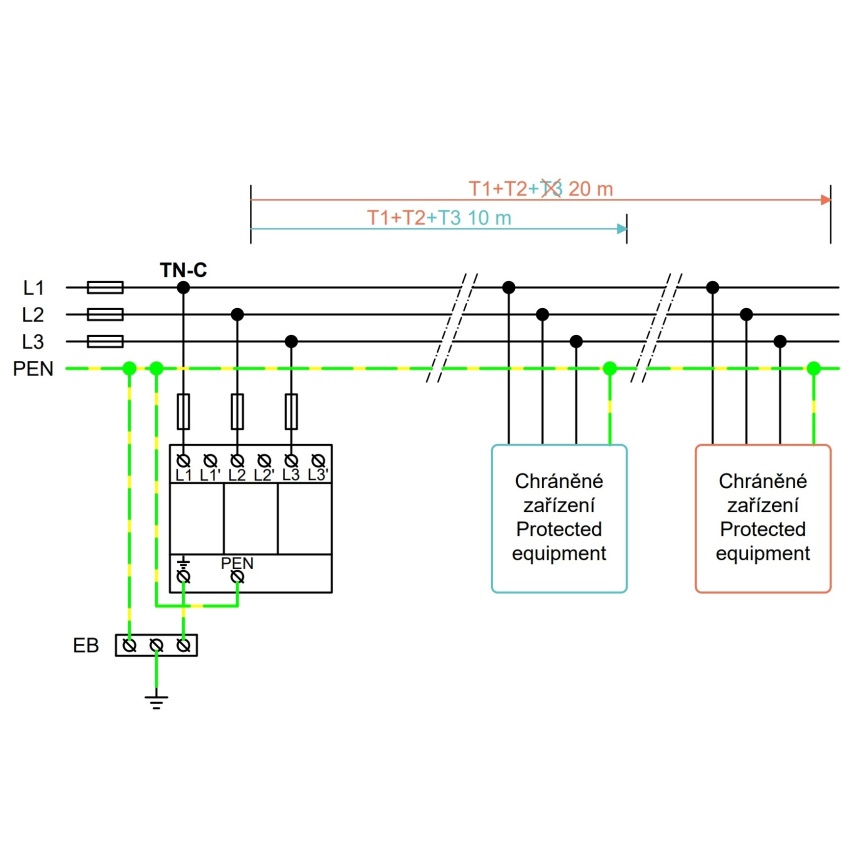

  • Nutnost instalace doplňkových svodičů T2 a T3 v podružných rozvaděčích
  • Instalace dle českých a evropských norem pro přepěťovou ochranu
Název parametru Hodnota
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet pólů 3
Maximální trvalé napětí AC 275 V

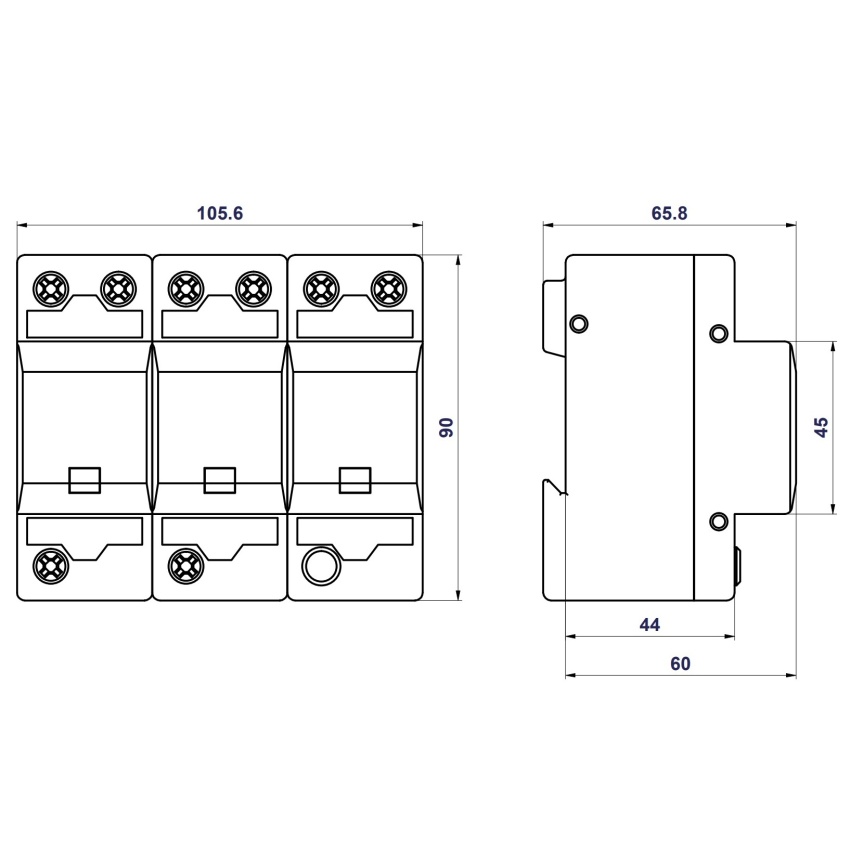

Konstrukční velikost 6 TE
Dálková signalizace Ne
Soustava DC Ne
Soustava IT Ne
Bleskový proud (10/350) 25 kA
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 1.2 kV
Měrná energie 156 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
