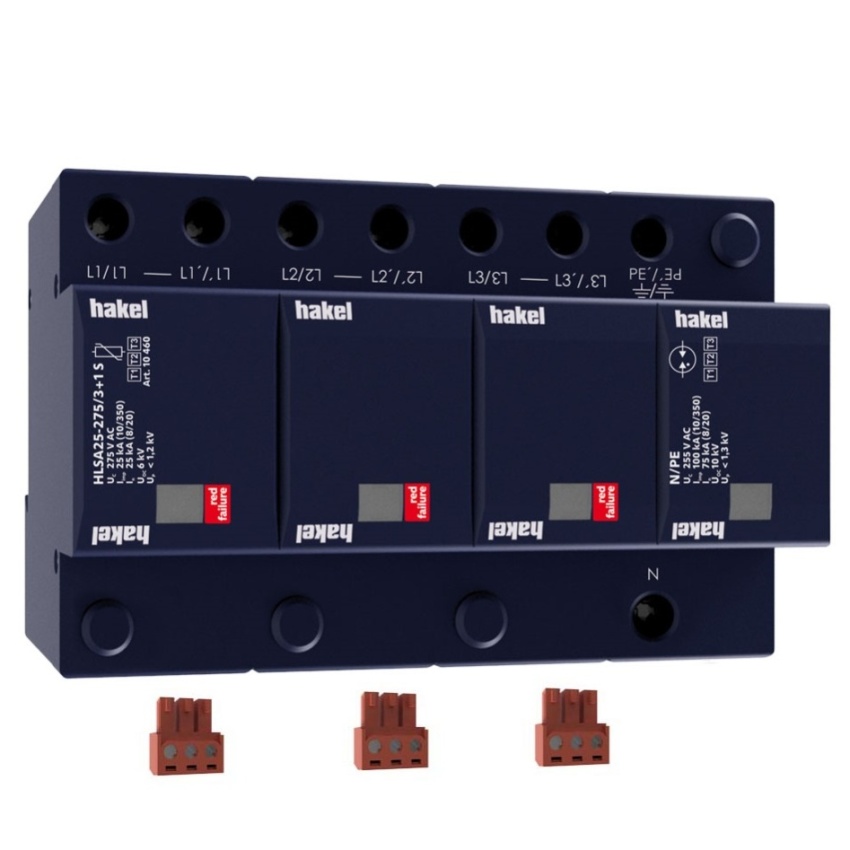

HAKEL SVODIČ HLSA25-275/3+1 S 10460

HAK_HLSA25-275-3-1-S-10460.jpg HAK_AD_25_T1-T2-T3-31.jpg HAK_AD2_25_T1-T2-T3-31.jpg HAK_AD3_25_T1-T2-T3-31.jpg HAK_H25-3-1-S.jpg HAK_ID_25_T1-T2-T3-31S.jpg
Svodič přepětí HAKEL HLSA25-275/3+1 S chrání elektrické instalace před bleskovými impulsy ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82384483 Zkopírováno

Kód dodavatele: 10460 Zkopírováno

EAN: 8590681114254 Zkopírováno

Soustava TN-C: Ne

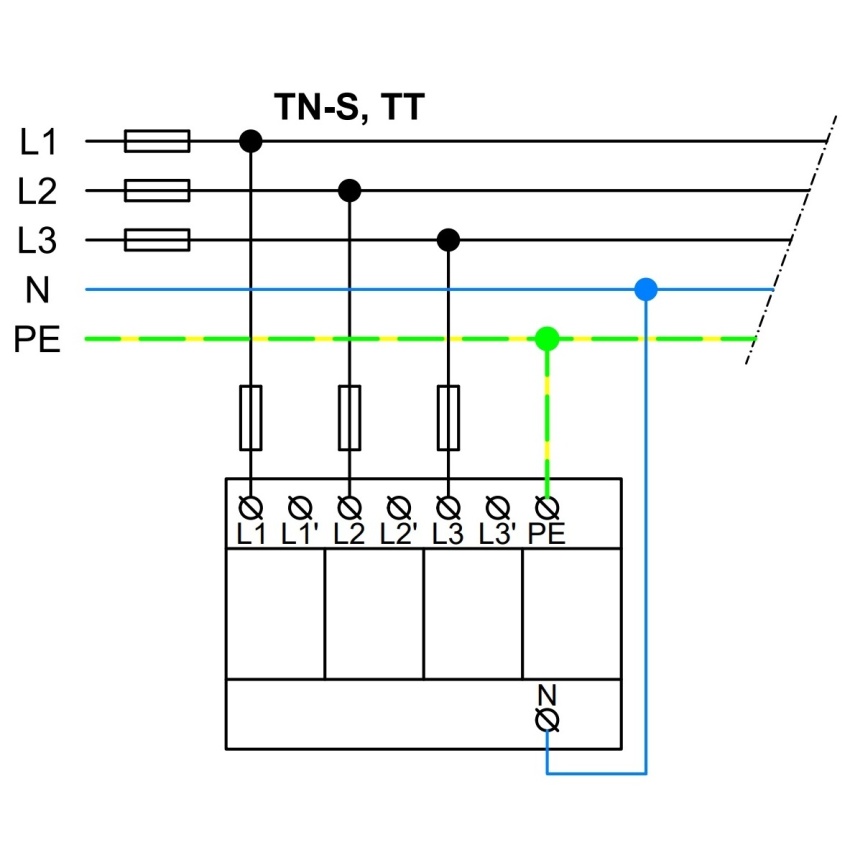

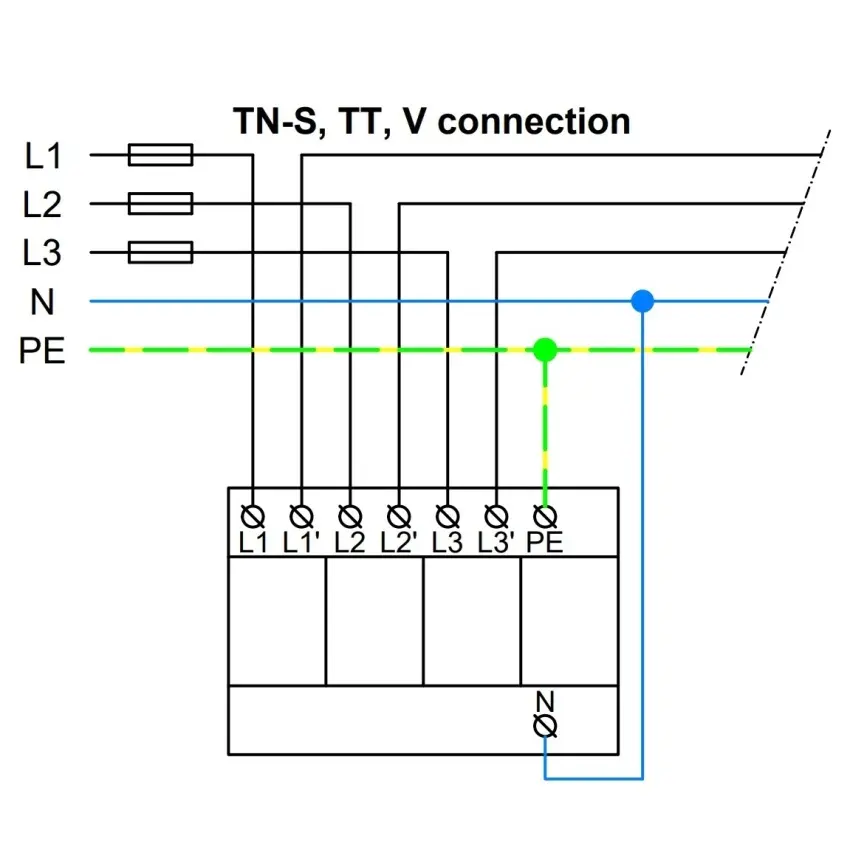

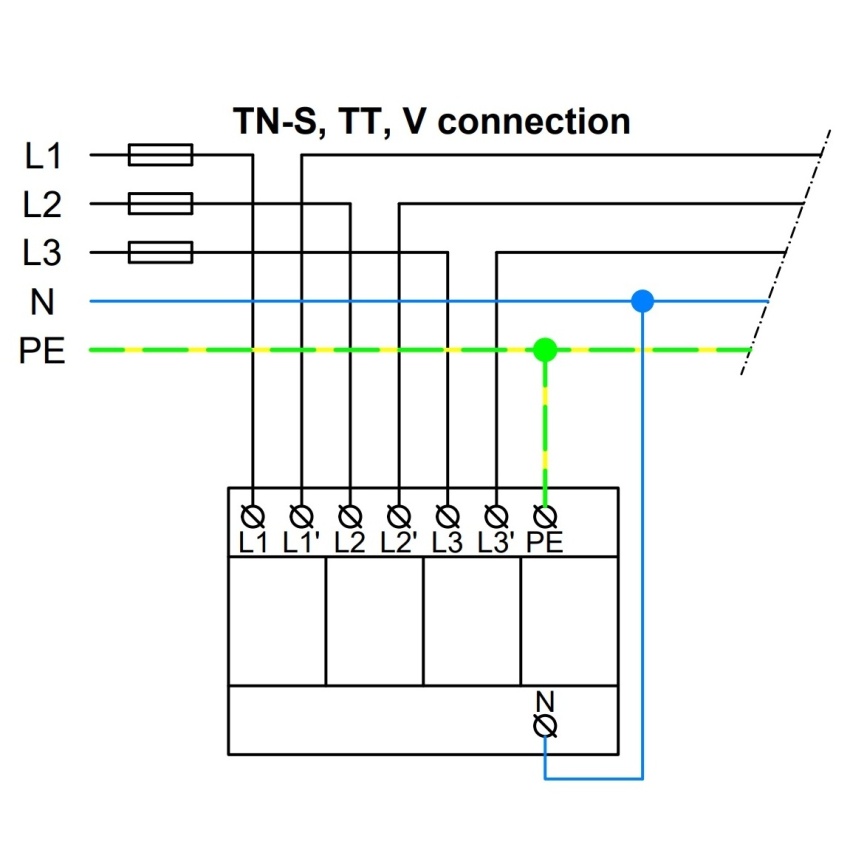

Soustava TN-C-S: Ano

Soustava TN-S: Ano

Soustava TT: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HAKEL HLSA25-275/3+1 S chrání elektrické instalace před bleskovými impulsy a přepětím.

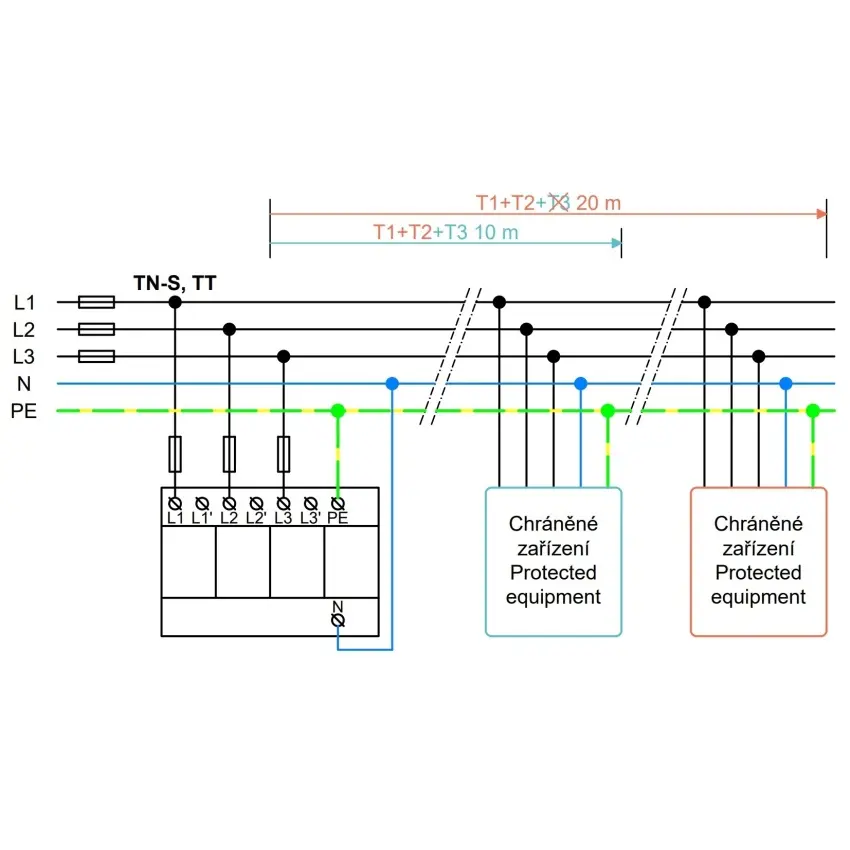

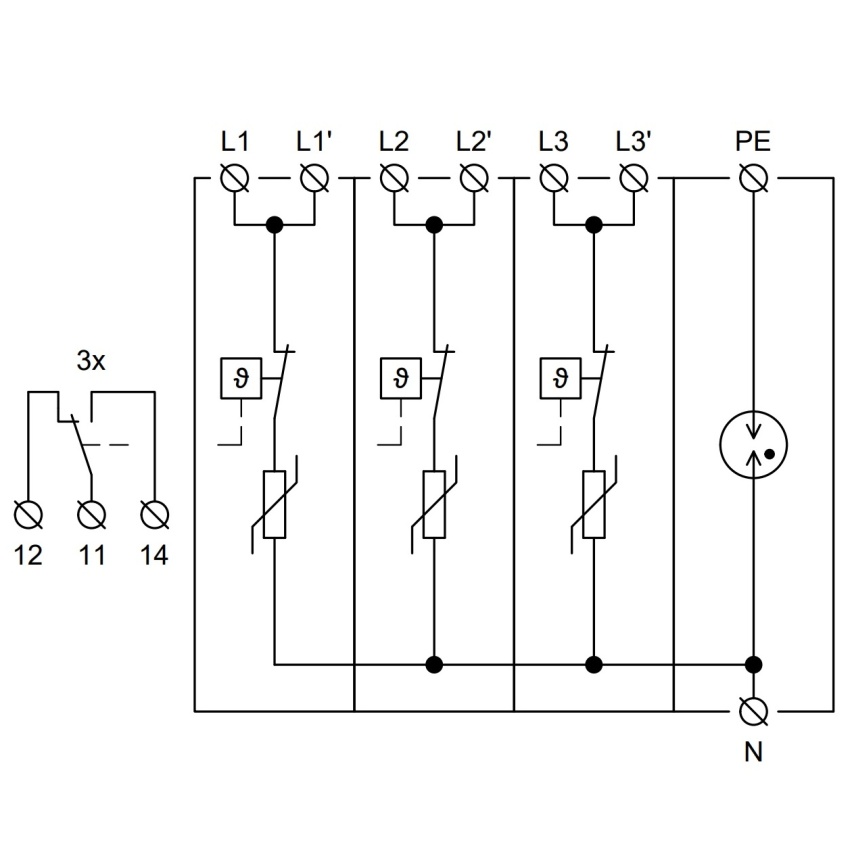

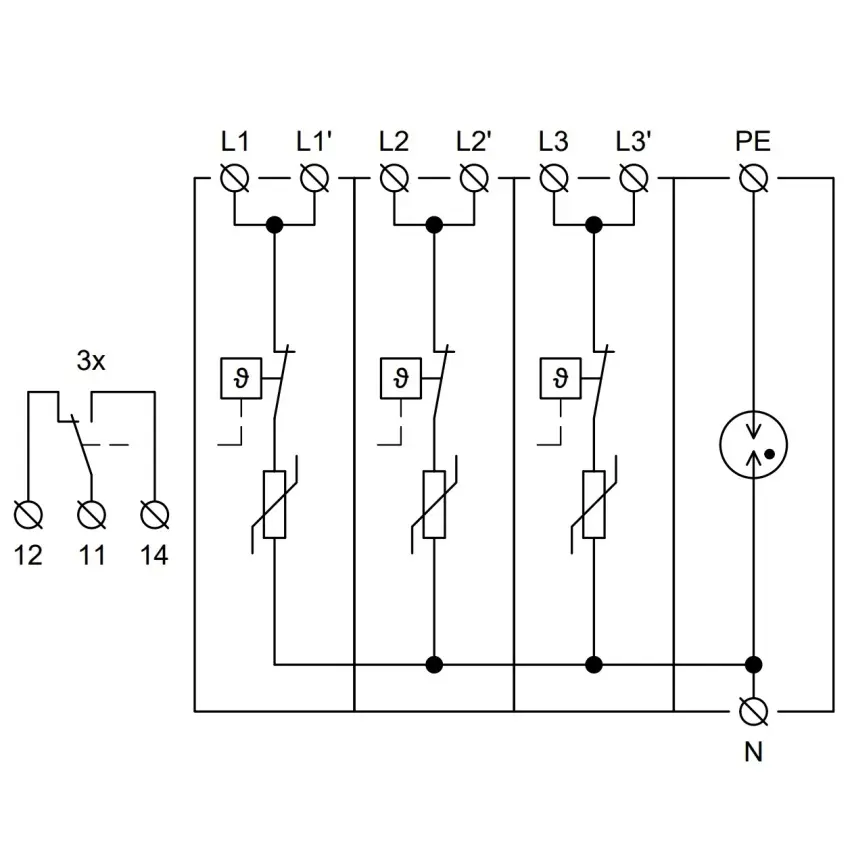

Svodič přepětí HAKEL HLSA25-275/3+1 S je určen k ochraně elektrických instalací před bleskovými impulsy a přepětím. Skládá se z varistorů s vysokou svodovou schopností a je kombinován s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Je vhodný pro objekty s úrovní ochrany LPL I a LPL II a instaluje se na rozhraní zón LPZ 0 - LPZ 1 a vyšších, co nejblíže vstupu kabelového vedení do objektu, tedy v hlavních rozvaděčích. Při instalaci svodiče typu T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích.

Klíčové vlastnosti

  • Ochrana před bleskovými impulsy a přepětím typu T1+T2+T3.
  • Kombinace varistorů s vysokou svodovou schopností a bleskojistky pro nulový průsakový proud vodičem PE.
  • Vhodný pro objekty s úrovní ochrany LPL I a LPL II.
  • Instalace na rozhraní zón LPZ 0 - LPZ 1 a vyšších, v hlavních rozvaděčích.
  • Povinná instalace svodičů T2 a T3 v podružných rozvaděčích při použití T1+T2+T3 v hlavním rozvaděči.
Název parametru Hodnota
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ano
Počet pólů 4
Maximální trvalé napětí AC 275 V

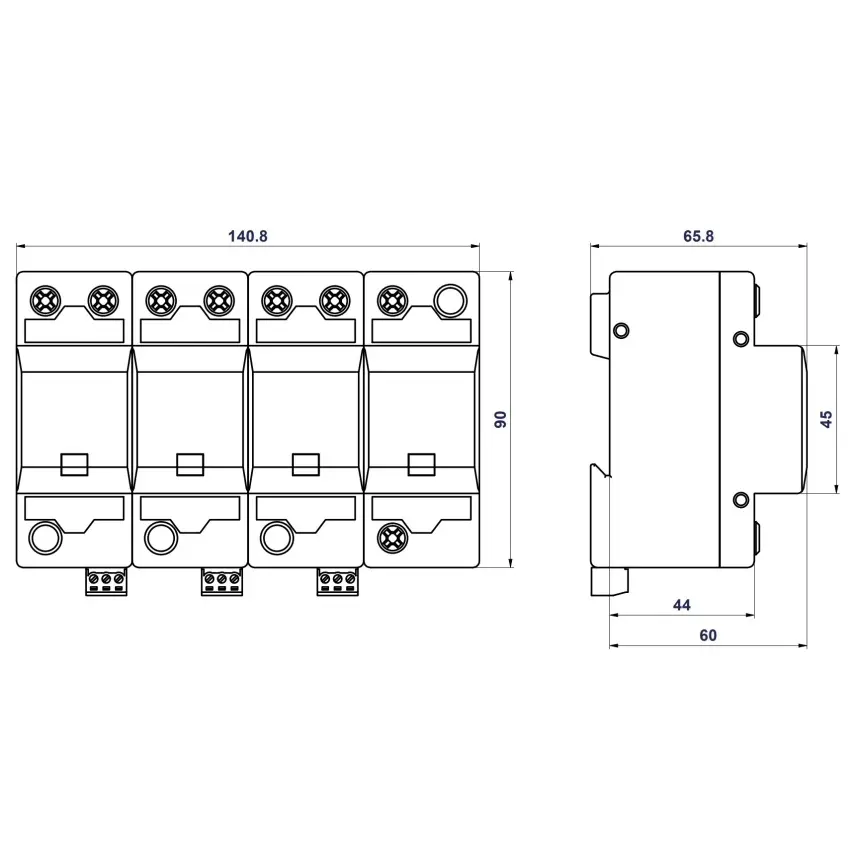

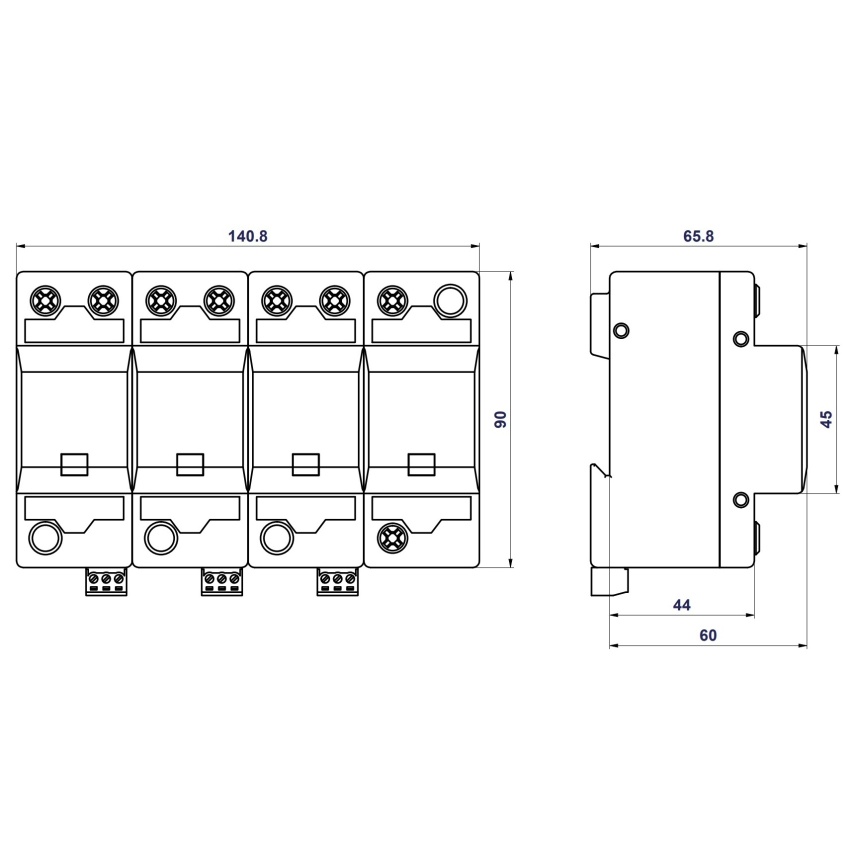

Konstrukční velikost 8 TE
Dálková signalizace Ano
Soustava DC Ne
Soustava IT Ne
Bleskový proud (10/350) 25 kA
Jmenovité napětí AC 230 V
Napěťová ochranná hladina L-N 1.2 kV
Napěťová ochranná hladina N-PE 1.5 kV
Měrná energie 156 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
