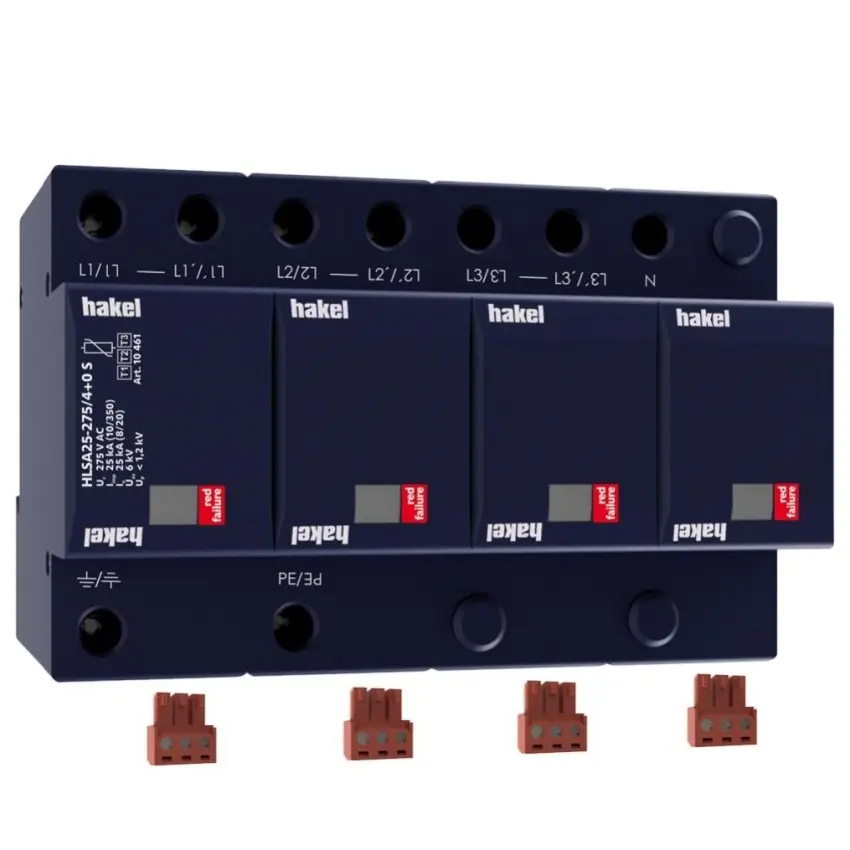

HAKEL SVODIČ HLSA25-275/4+0 S 10461

HAK_HLSA25-275-4-0-S-10461.jpg HAK_AD_25_T1-T2-T3-40.jpg HAK_AD2_25_T1-T2-T3-40.jpg HAK_AD3_25_T1-T2-T3-40.jpg HAK_H25-4-0-S.jpg HAK_ID_25_T1-T2-T3-40S.jpg
Svodič přepětí HAKEL HLSA25-275/4+0 S chrání elektrické instalace před bleskovými impulzy ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82896420 Zkopírováno

Kód dodavatele: 10461 Zkopírováno

EAN: 8590681114261 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HAKEL HLSA25-275/4+0 S chrání elektrické instalace před bleskovými impulzy a rázovými přepětími.

Svodič přepětí HAKEL HLSA25-275/4+0 S je určen k ochraně elektrických instalací před bleskovými impulzy a rázovými přepětími typu T1+T2+T3. Skládá se z varistorů s vysokou svodovou schopností a je vhodný pro objekty s úrovní ochrany LPL I a LPL II. Instalace se provádí na rozhraní zón LPZ 0 - LPZ 1 a vyšších, co nejblíže vstupu kabelového vedení do objektu, tedy v hlavních rozvaděčích.

Klíčové vlastnosti

  • Ochrana před bleskovými impulzy a rázovými přepětími typu T1+T2+T3.
  • Vysoká svodová schopnost díky použití varistorů.
  • Vhodný pro objekty s úrovní ochrany LPL I a LPL II.
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet pólů 4
Bleskový proud (10/350) 25 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 1.2 kV
Měrná energie 156 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 8 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet pólů 4
Bleskový proud (10/350) 25 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 1.2 kV
Měrná energie 156 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 8 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Koordinovaný vliv ochrany na koncové zařízení Ano
Krytí (IP) IP20
