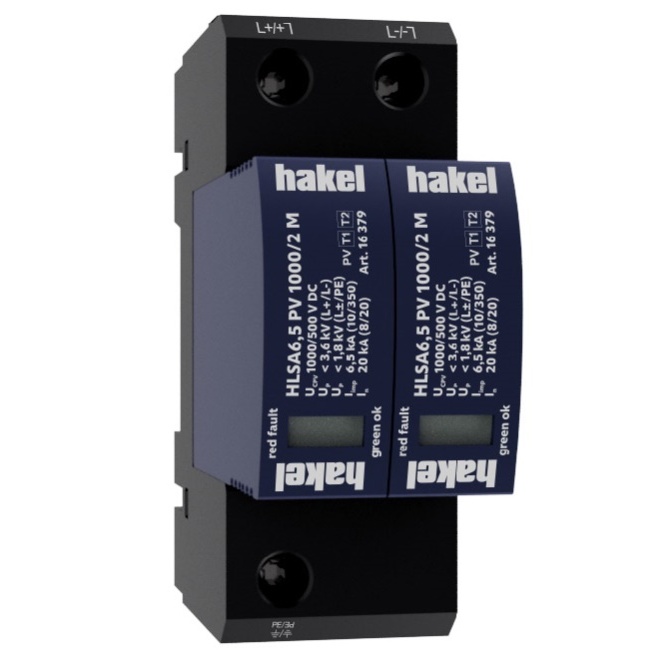

HAKEL SVODIČ HLSA6,5 PV 1000/2 M 16372

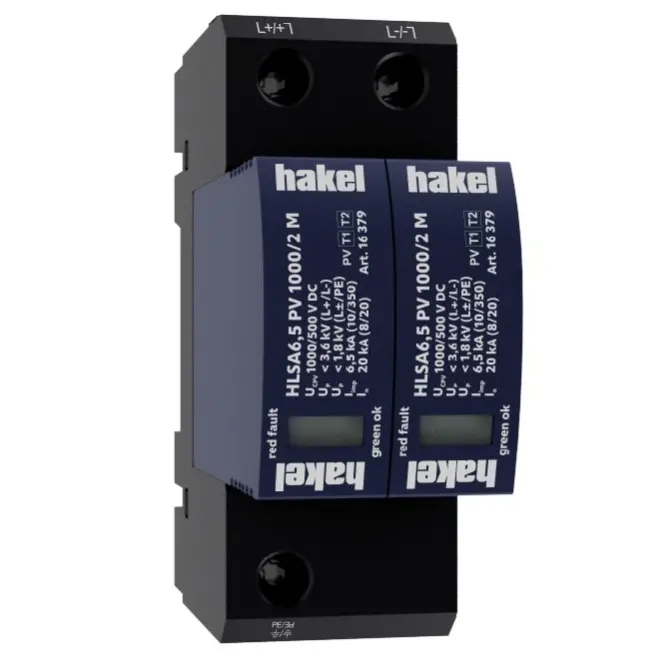

HAK_HLSA6-5-PV-1000-2-M-16372.jpg HAK_AD_T1-T2_PV6U-M.jpg HAK_H-PV_2-M.jpg HAK_ID_T1-T2_PV6U-M.jpg
Svodič přepětí HAKEL HLSA6,5 PV 1000/2 M pro fotovoltaické systémy. Svodič přepětí HAKEL... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82978000 Zkopírováno

Kód dodavatele: 16372 Zkopírováno

EAN: 8590681172292 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HAKEL HLSA6,5 PV 1000/2 M pro fotovoltaické systémy.

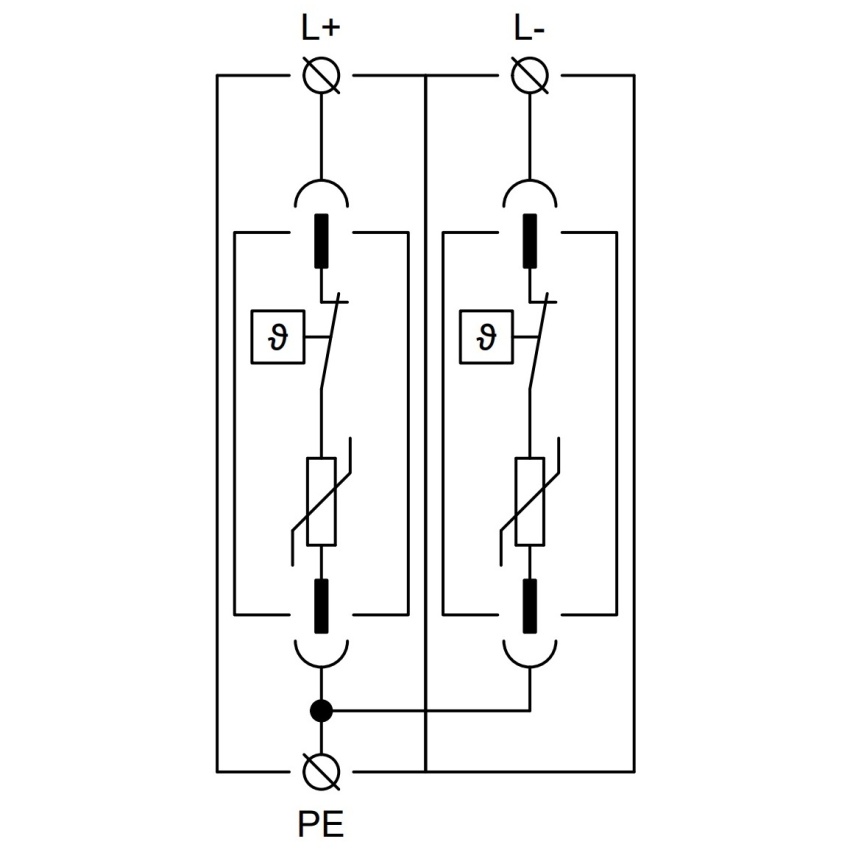

Svodič přepětí HAKEL HLSA6,5 PV 1000/2 M je určen pro ochranu fotovoltaických systémů s neuzemněným zapojením typu U. Využívá varistorové sekce mezi svorkami L+, L- a PE, které jsou vybaveny interními odpojovači aktivovanými při přehřátí varistorů, schopnými přerušit stejnosměrný proud. Speciální konstrukce umožňuje instalaci bez předřazeného jištění. Svodič je vhodný pro instalaci na stejnosměrné straně v PV aplikacích s vnějším systému ochrany před bleskem (LPS), kde není dodržena dostatečná vzdálenost "s". Je vhodný pro hladinu LPL III nebo IV a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech.

Klíčové vlastnosti

  • Určen pro fotovoltaické systémy s neuzemněným zapojením typu U.
  • Vybaven interními odpojovači pro přerušení stejnosměrného proudu při přehřátí varistorů.
  • Instalace bez předřazeného jištění.

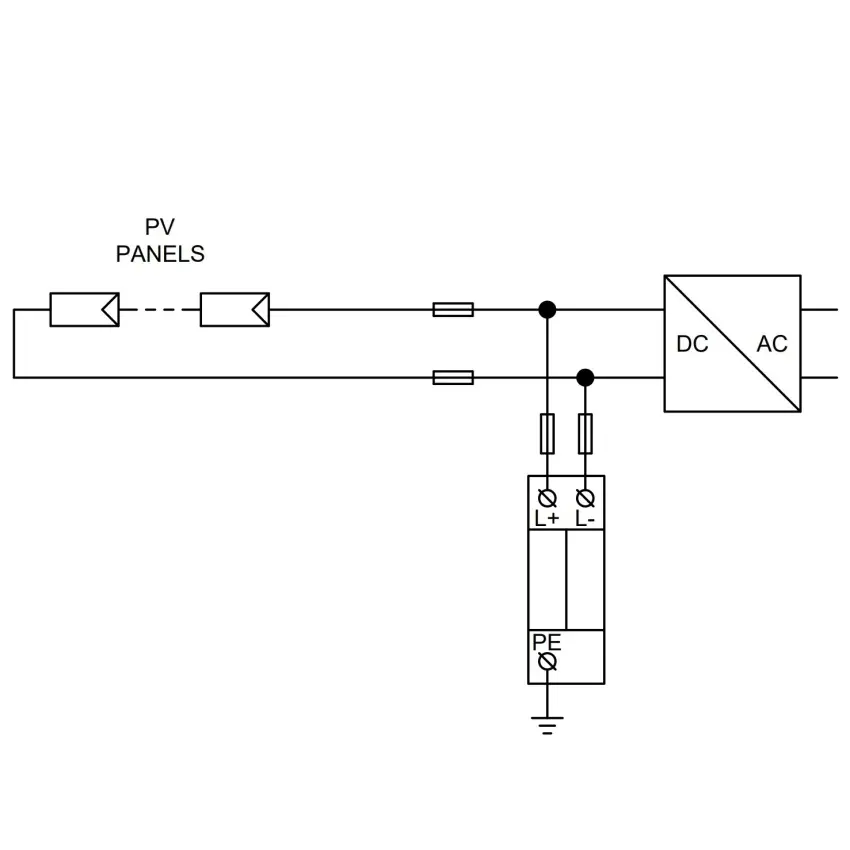

  • Vhodný pro instalaci na stejnosměrné straně v PV aplikacích s vnějším LPS.
  • Zajišťuje vyrovnávání potenciálů a likvidaci transientních přepětí.
  • Odpovídá normám ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Maximální trvalé napětí DC 1000 V
Max. napětí FV instalace 830 V
Napěťová ochranná hladina (DC+ - DC-) 3.6 kV
Napěťová ochranná hladina (DC+/DC- - PE) 1.8 kV
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm

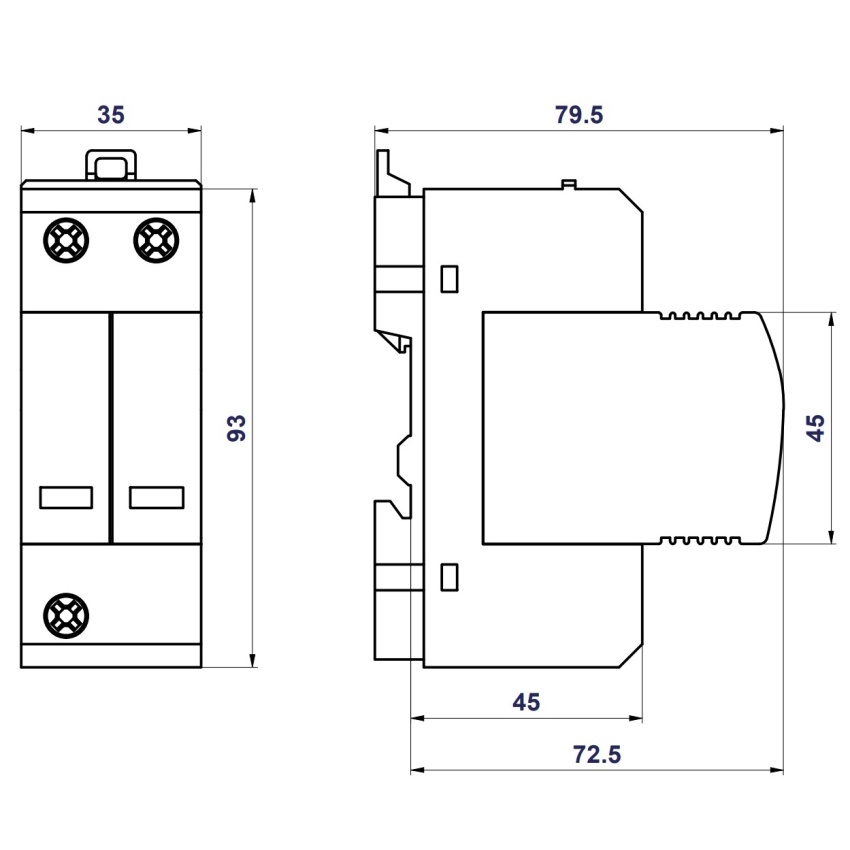

Konstrukční velikost 2 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
