HAKEL SVODIČ HLSA6,5 PV 1000 M S 16371

HLSA6,5 PV 1000 M S Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltai... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977999 Zkopírováno

Kód dodavatele: 16371 Zkopírováno

EAN: 8590681172285 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

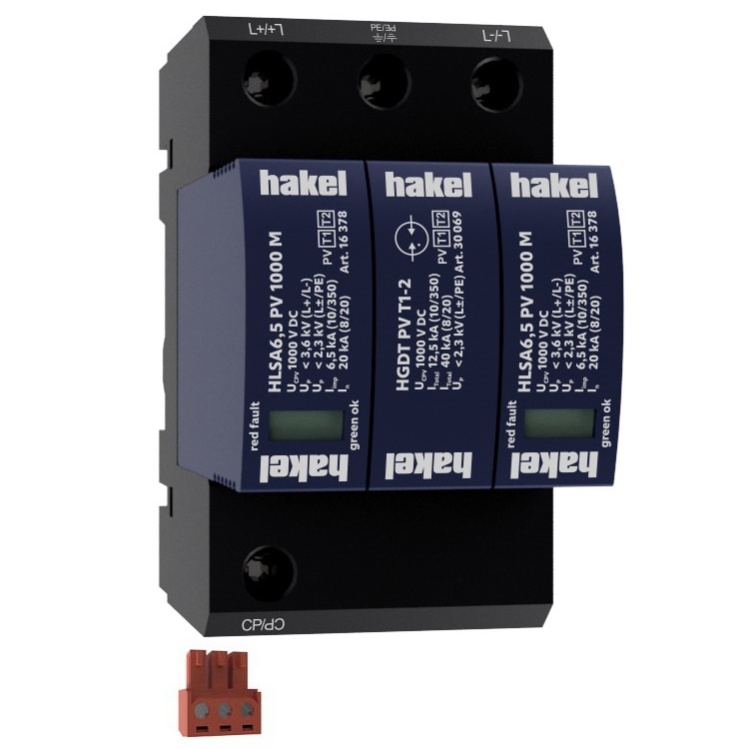

HLSA6,5 PV 1000 M S

  • Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení.
  • Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE.

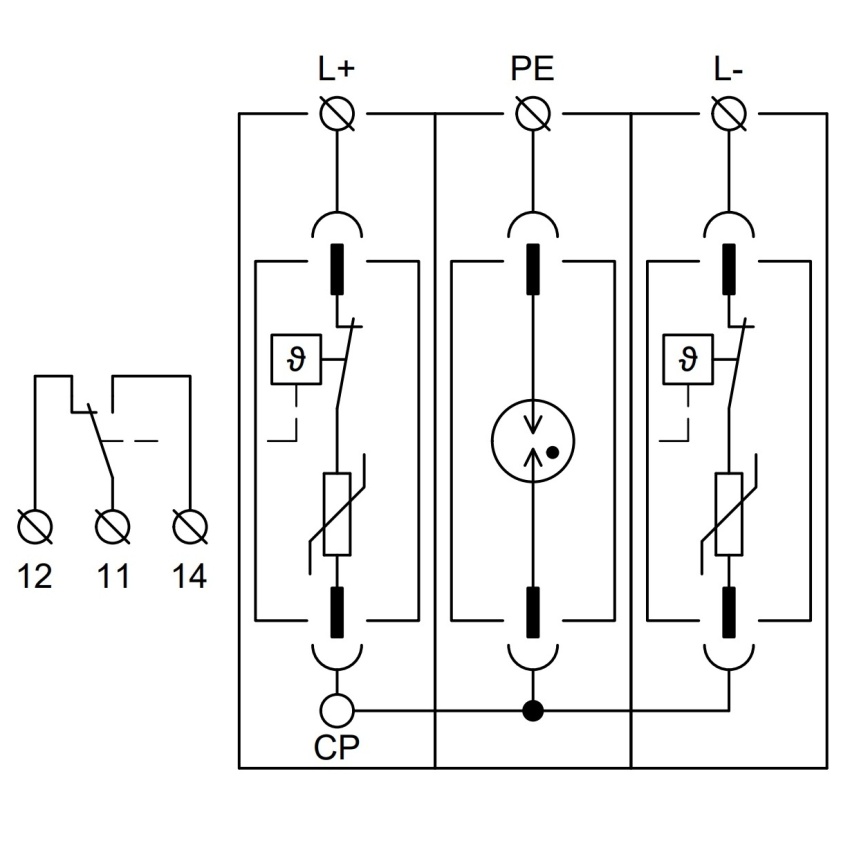

  • Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů a jsou schopny přerušit DC proud.
  • Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění.

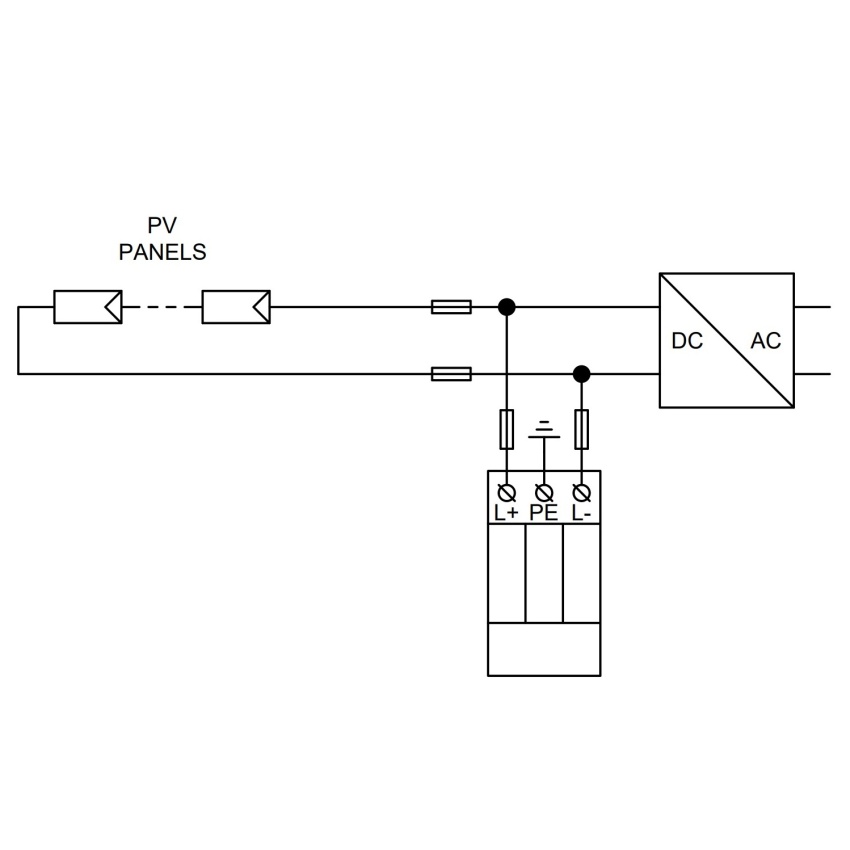

  • Instalují se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost „s“.
  • Jsou vhodné pro hladinu LPL III nebo IV.
  • Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně přímého úderu blesku do PV systému) nebo spínacích procesech.
  • Označení M specifikuje konstrukční provedení s výměnným modulem.
  • Označení S specifikuje provedení s dálkovou signalizací.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Maximální trvalé napětí DC 1000 V
Max. napětí FV instalace 830 V
Napěťová ochranná hladina (DC+ - DC-) 3.6 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.3 kV
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm

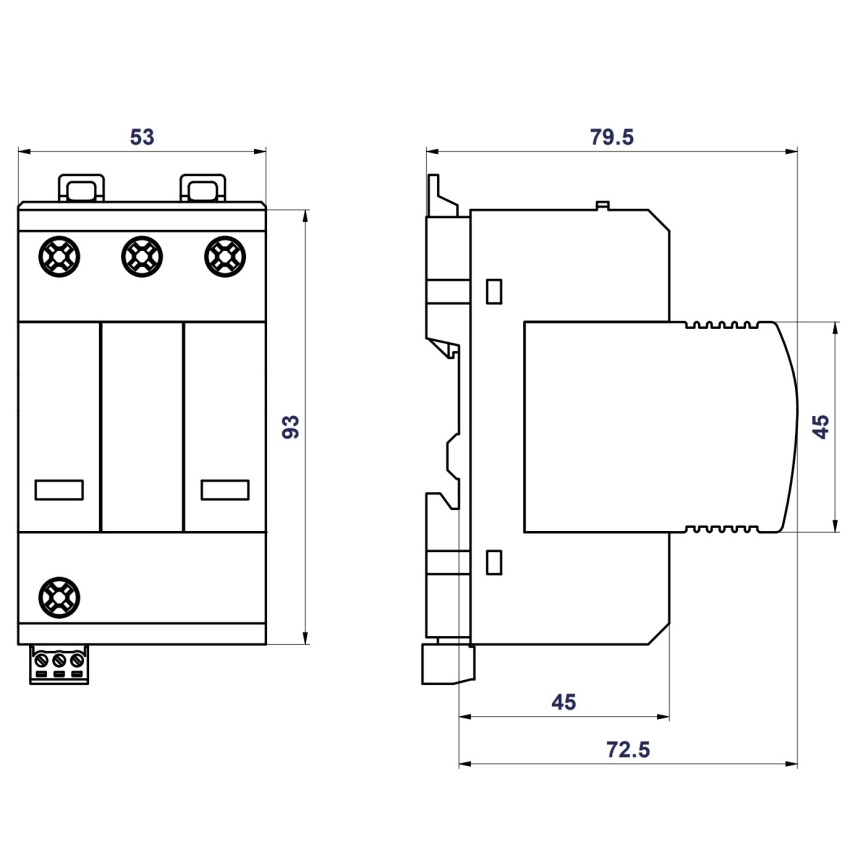

Konstrukční velikost 3 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
