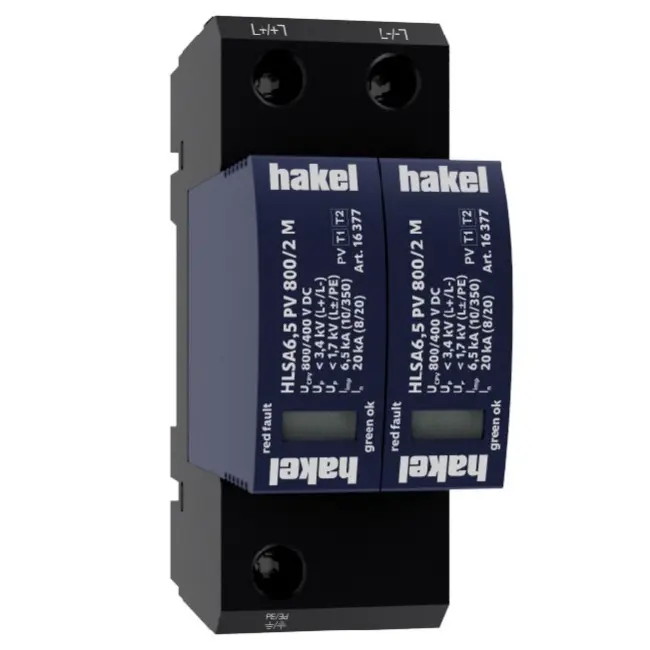

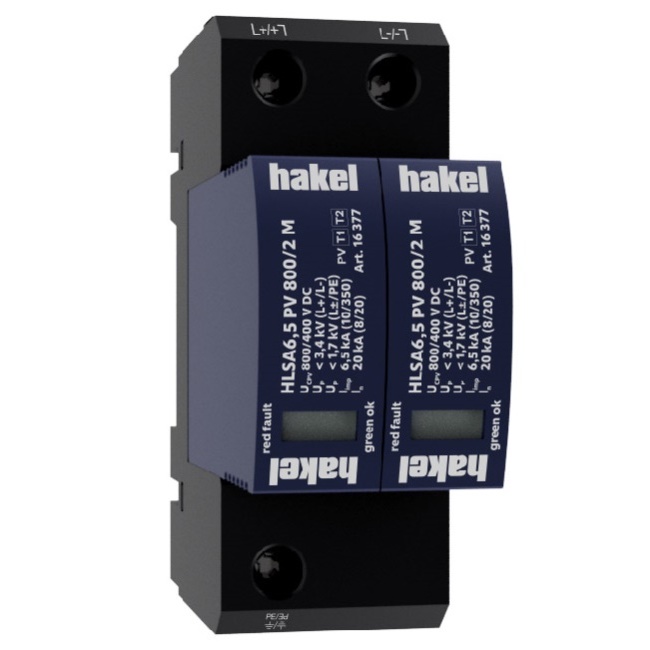

HAKEL SVODIČ HLSA6,5 PV 800/2 M 16368

HAK_HLSA6-5-PV-800-2-M-16368.jpg HAK_AD_T1-T2_PV6U-M.jpg HAK_H-PV_2-M.jpg HAK_ID_T1-T2_PV6U-M.jpg
Svodič přepětí HLSA6,5 PV 800/2 M pro fotovoltaické systémy. Svodič přepětí HLSA6,5 PV 8... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977996 Zkopírováno

Kód dodavatele: 16368 Zkopírováno

EAN: 8590681172254 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HLSA6,5 PV 800/2 M pro fotovoltaické systémy.

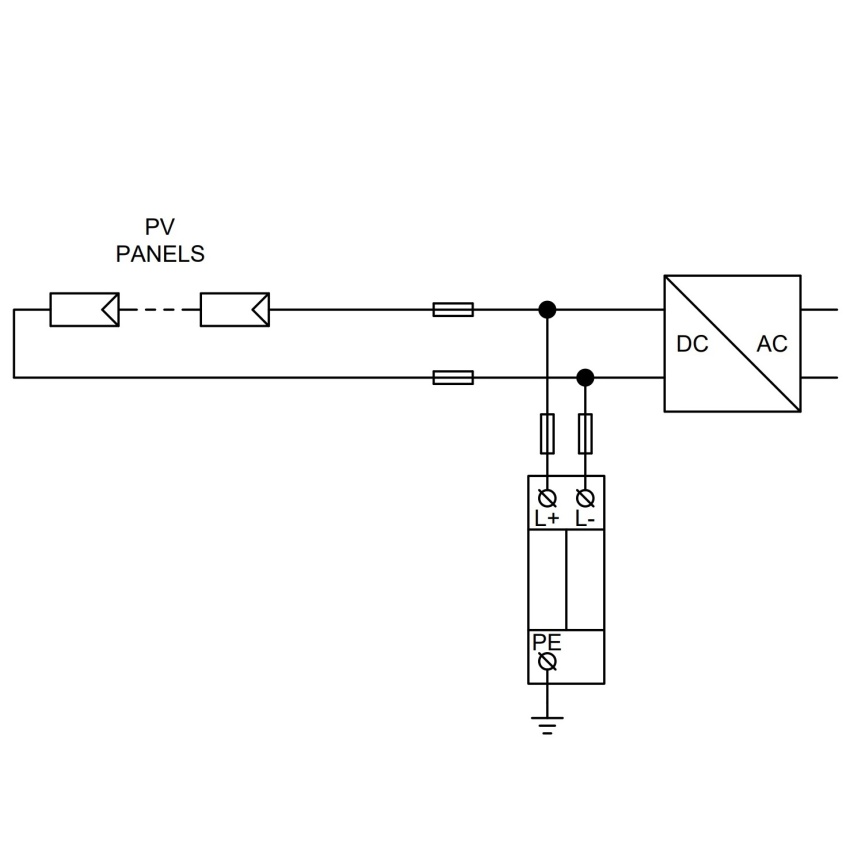

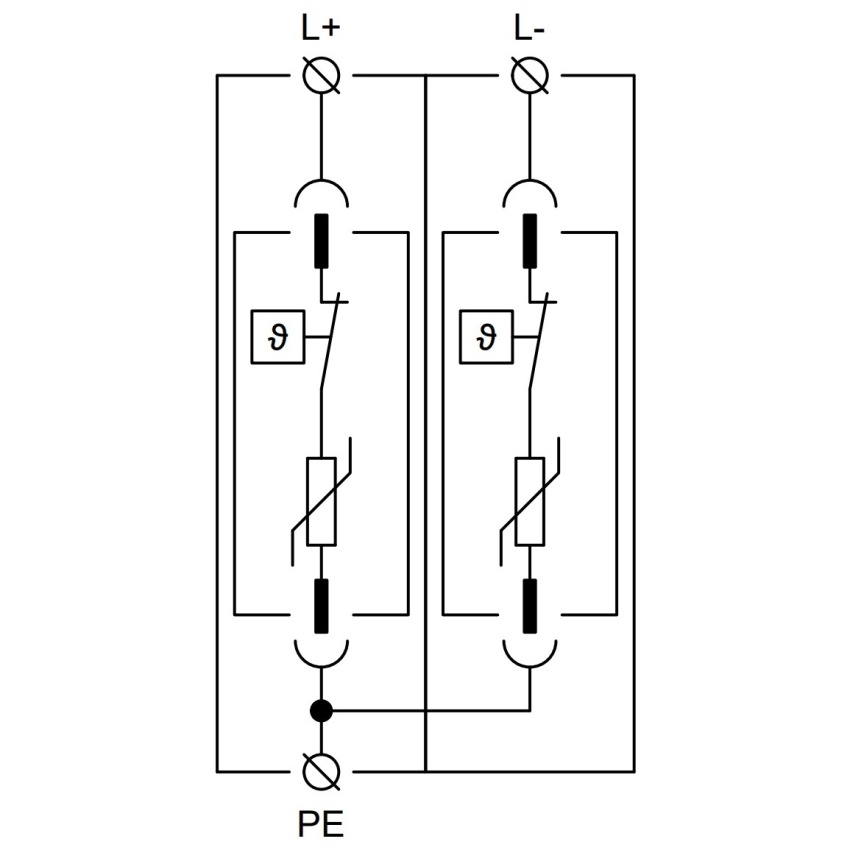

Svodič přepětí HLSA6,5 PV 800/2 M je určen pro ochranu fotovoltaických systémů s neuzemněným zapojením typu U nebo Y. V zapojení Y zajišťuje odolnost vůči zemi a nulový reziduální proud vodičem PE. Varistorové sekce mezi svorkami L+, L- a PE jsou vybaveny interními odpojovači, které při přehřátí varistorů přeruší DC proud. Speciální konstrukce umožňuje instalaci bez předřazeného předjištění. Instalace je vhodná na DC straně PV aplikací s vnějším LPS, kde není dodržena dostatečná vzdálenost "s". Svodič je vhodný pro úroveň LPL III nebo IV a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech.

Klíčové vlastnosti

  • Určeno pro fotovoltaické systémy s neuzemněným zapojením typu U nebo Y.
  • V zapojení Y zajišťuje odolnost vůči zemi a nulový reziduální proud vodičem PE.
  • Varistorové sekce s interními odpojovači přerušují DC proud při přehřátí varistorů.
  • Instalace bez předřazeného předjištění.
  • Vhodné pro úroveň LPL III nebo IV.
  • Zajišťuje vyrovnávání potenciálů a likvidaci transientních přepětí.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Maximální trvalé napětí DC 800 V
Max. napětí FV instalace 665 V
Napěťová ochranná hladina (DC+ - DC-) 3.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 1.7 kV
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm

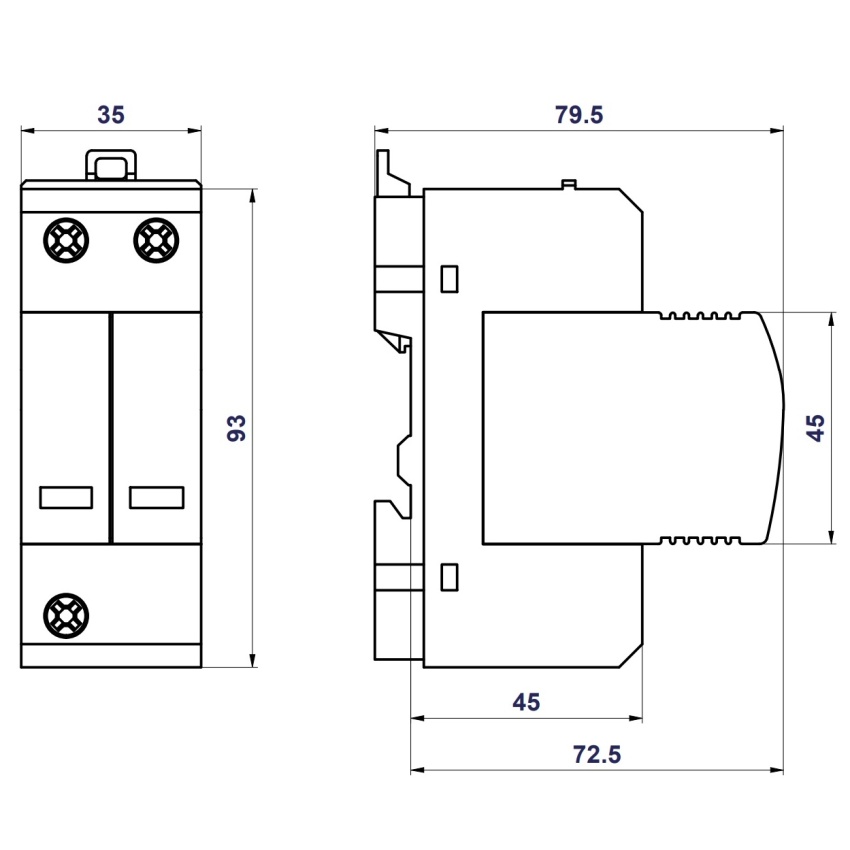

Konstrukční velikost 2 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
