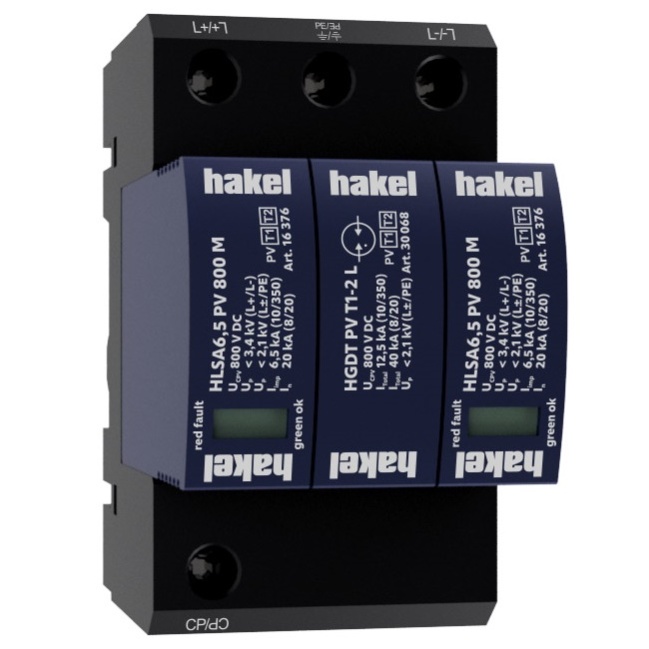

HAKEL SVODIČ HLSA6,5 PV 800 M 16366

HAK_HLSA6-5-PV-800-M-16366.jpg HAK_AD_T1-T2_PV6Y-M.jpg HAK_H-PV-M.jpg HAK_ID_T1-T2_PV6Y-M.jpg
Svodič přepětí HAKEL HLSA6,5 PV 800 M pro fotovoltaické systémy. Svodič přepětí HAKEL HL... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977994 Zkopírováno

Kód dodavatele: 16366 Zkopírováno

EAN: 8590681172230 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HAKEL HLSA6,5 PV 800 M pro fotovoltaické systémy.

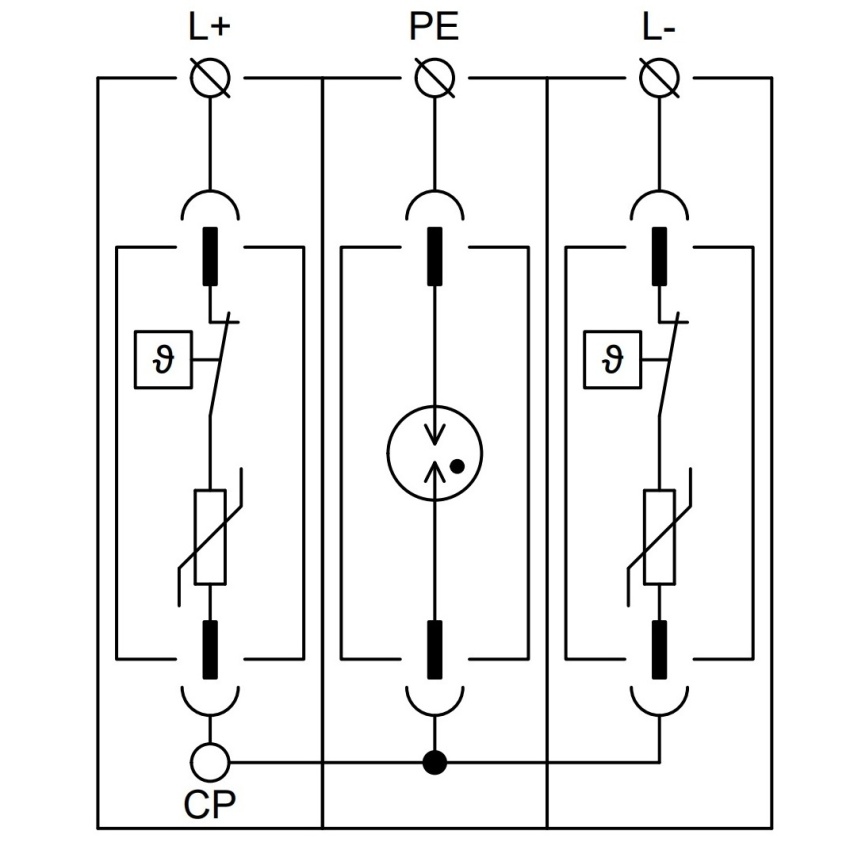

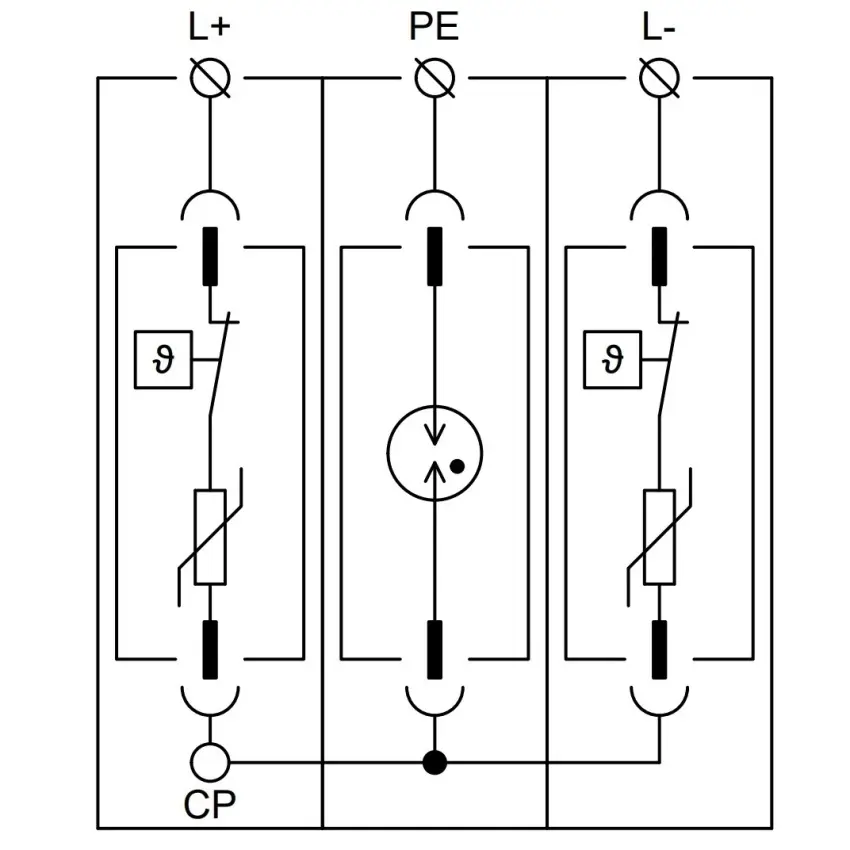

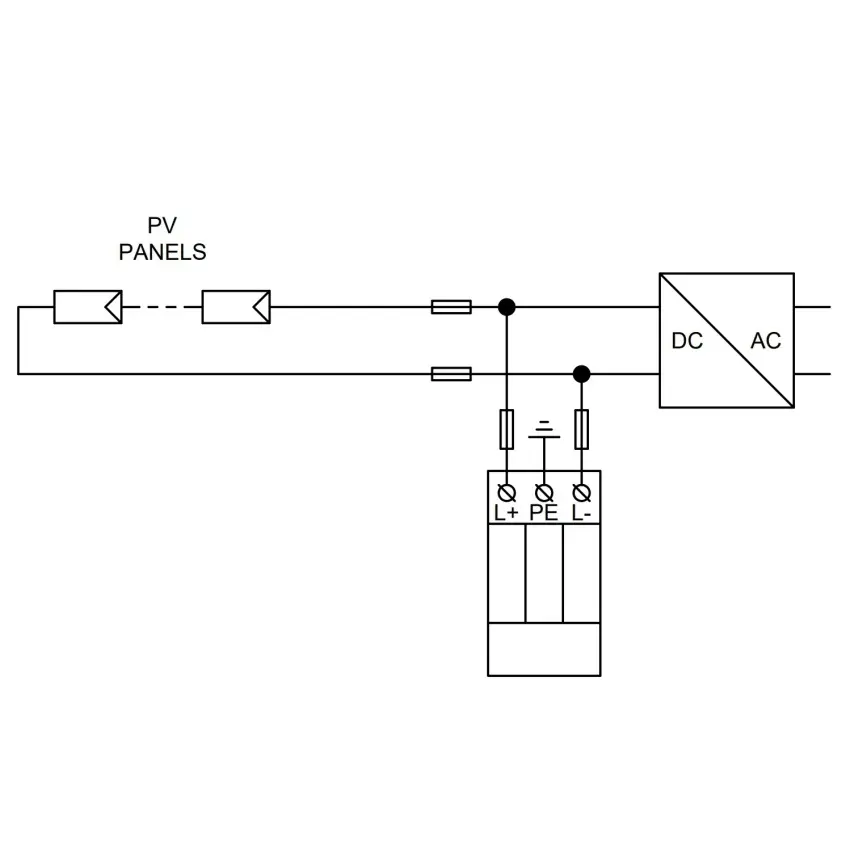

Svodič přepětí HAKEL HLSA6,5 PV 800 M je určen pro ochranu fotovoltaických systémů před impulzními proudy a rázovým přepětím typu T1+T2. Instalace je možná v zapojení U nebo Y, přičemž zapojení Y zvyšuje odolnost vůči zemnímu spojení pracovních vodičů a snižuje reziduální proud vodičem PE. Zařízení je vybaveno interními odpojovači, které při poruše varistorů přeruší DC proud, což umožňuje instalaci bez předřazeného předjištění. Svodič je vhodný pro hladinu LPL III nebo IV a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech.

Klíčové vlastnosti

  • Typ svodiče: T1+T2 pro fotovoltaické systémy
  • Možnost instalace v zapojení U nebo Y
  • Vybaven interními odpojovači pro přerušení DC proudu
  • Vhodný pro hladinu LPL III nebo IV
  • Zajišťuje vyrovnávání potenciálů a likvidaci transientních přepětí
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Maximální trvalé napětí DC 800 V
Max. napětí FV instalace 665 V
Napěťová ochranná hladina (DC+ - DC-) 3.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.1 kV
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm

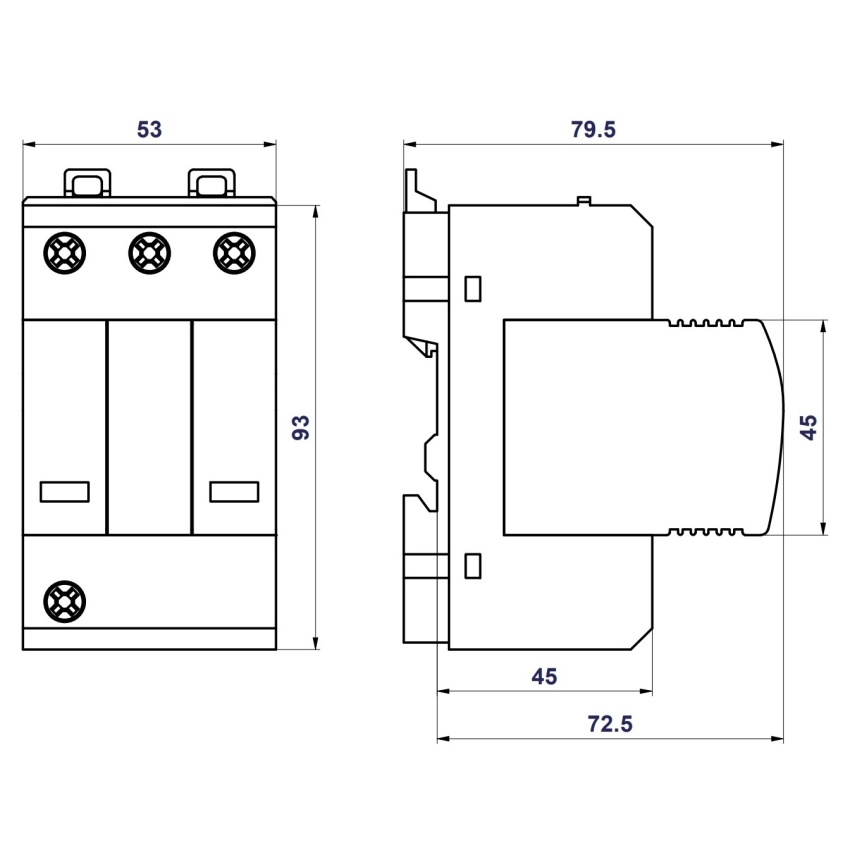

Konstrukční velikost 3 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
