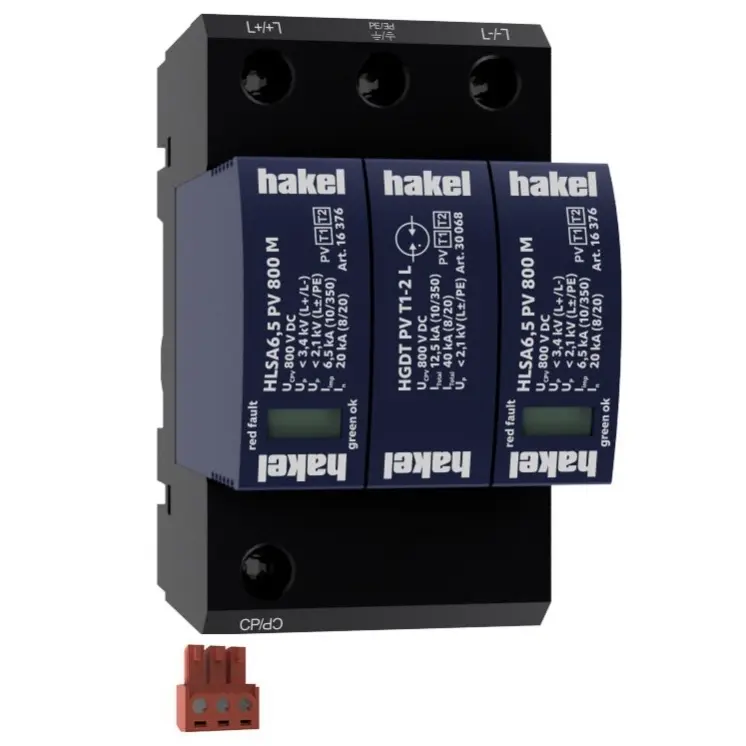

HAKEL SVODIČ HLSA6,5 PV 800 M S 16367

HAK_HLSA6-5-PV-800-M-S-16367.jpg HAK_AD_T1-T2_PV6Y-M.jpg HAK_H-PV-M-S.jpg HAK_ID_T1-T2_PV6Y-MS.jpg
Svodič impulzních proudů HAKEL HLSA6,5 PV 800 M S je určen pro fotovoltaické systémy v U n... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977995 Zkopírováno

Kód dodavatele: 16367 Zkopírováno

EAN: 8590681172247 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

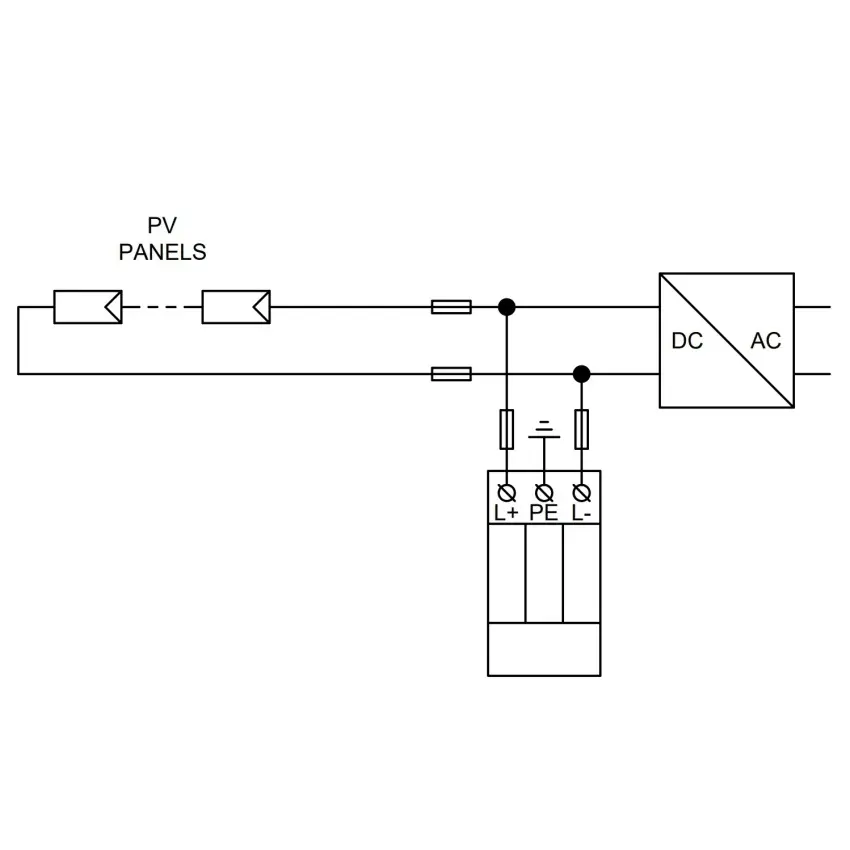

Svodič impulzních proudů HAKEL HLSA6,5 PV 800 M S je určen pro fotovoltaické systémy v U nebo Y zapojení s dálkovou signalizací.

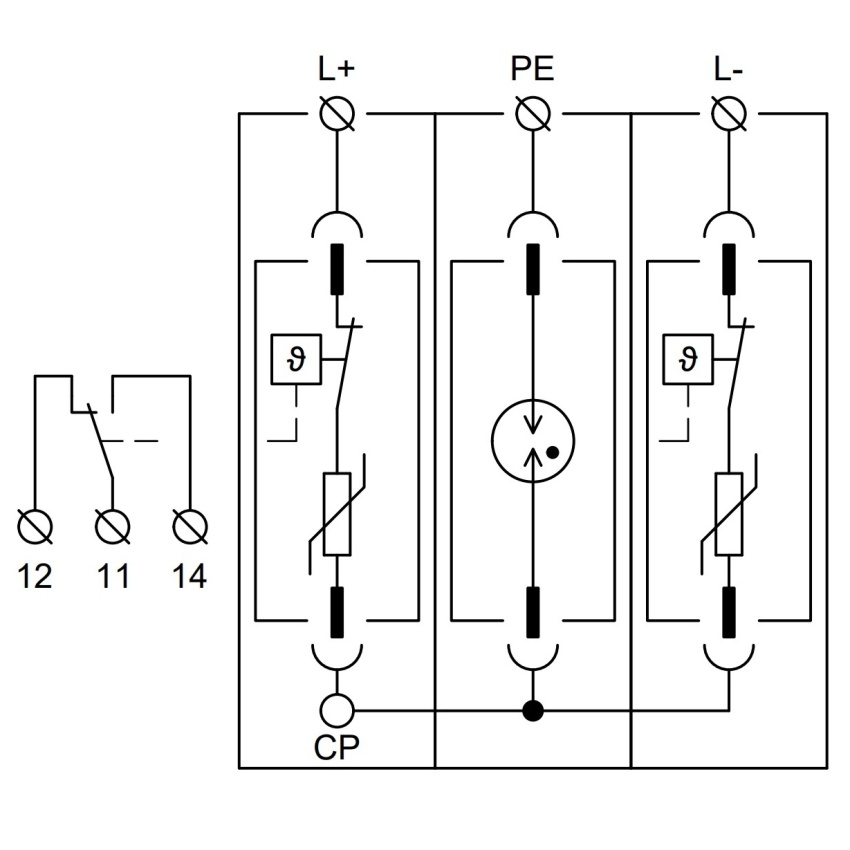

Svodič HAKEL HLSA6,5 PV 800 M S slouží k ochraně fotovoltaických systémů proti přepětí typu T1+T2. Je určen pro zapojení U nebo Y, kde zapojení Y zajišťuje odolnost vůči zemnímu spojení a nulový reziduální proud vodičem PE. Každá varistorová sekce je vybavena interním odpojovačem, který přeruší DC proud při poruše varistorů. Konstrukce umožňuje instalaci bez předřazeného předjištění a je vhodná pro hladiny LPL III nebo IV s možností dálkové signalizace.

Klíčové vlastnosti

  • Určeno pro fotovoltaické systémy a ochranu proti rázovému přepětí T1+T2
  • Zapojení U nebo Y s nulovým reziduálním proudem v zapojení Y
  • Interní odpojovače aktivované při poruše varistorů přerušují DC proud
  • Instalace bez potřeby předřazeného předjištění
  • Vhodné pro hladiny LPL III nebo IV
  • Provedení s výměnným modulem a dálkovou signalizací
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Maximální trvalé napětí DC 800 V
Max. napětí FV instalace 665 V
Napěťová ochranná hladina (DC+ - DC-) 3.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.1 kV
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 3 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
