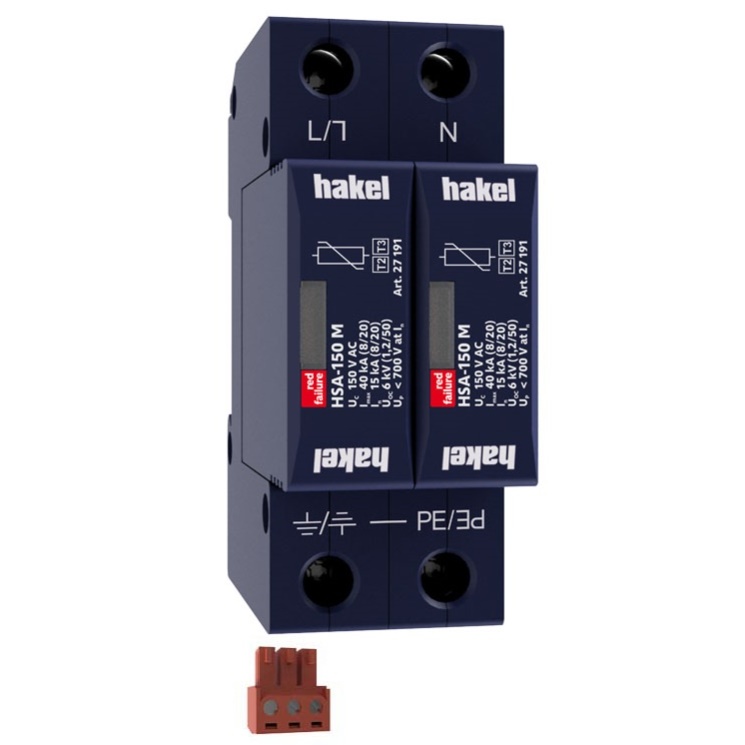

HAKEL SVODIČ HSA-150/2+0 M S, 27516

HAK_HSA-150-2-0-M-S-27516.jpg HAK_AD_T1-T2-T3-20.jpg HAK_H-2-0-M-S.jpg HAK_ID_T1-T2-T3-20MS.jpg
Svodič rázového přepětí HAKEL HSA-150/2+0 M S zajišťuje ochranu před přepětím v nízkonapěť... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82684217 Zkopírováno

Kód dodavatele: 27516 Zkopírováno

EAN: 8590681116418 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič rázového přepětí HAKEL HSA-150/2+0 M S zajišťuje ochranu před přepětím v nízkonapěťových systémech.

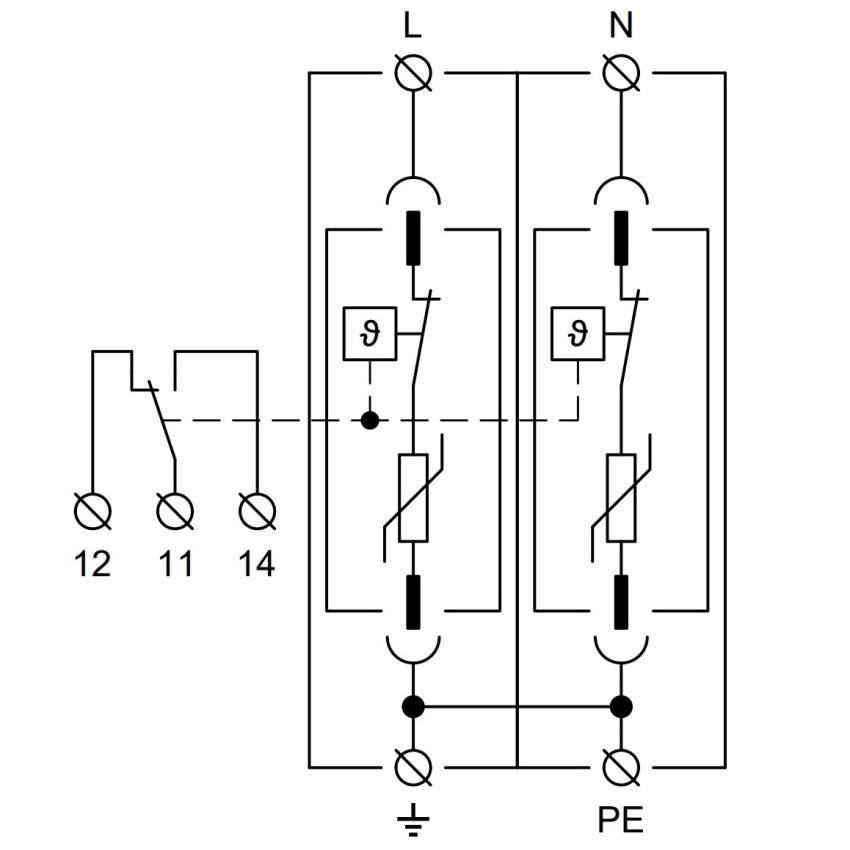

Svodič rázového přepětí HAKEL HSA-150/2+0 M S je určen pro ochranu před spínacími, indukovanými a zbytkovými přepětími v nízkonapěťových systémech. Skládá se z varistorů s vysokou svodovou schopností a je vybaven dálkovou signalizací. Instalace se provádí na rozhraní zón LPZ 1 - LPZ 3 do podružných rozvaděčů a ovládacích skříní.

Klíčové vlastnosti

  • Typ: T2+T3
  • Počet pólů: 2
  • Jmenovité provozní napětí AC: 120 V
  • Maximální trvalé provozní napětí AC: 150 V
  • Maximální výbojový proud (8/20): 40 kA
  • Jmenovitý výbojový proud pro zkoušku třídy II (8/20): 15 kA
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne

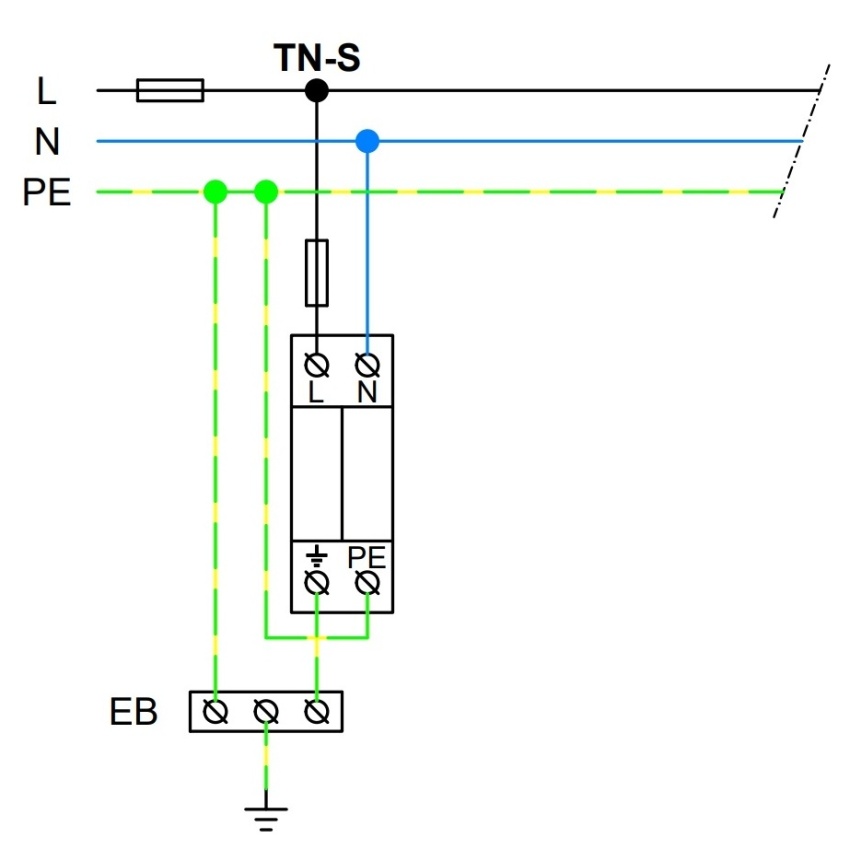

Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 2
Jmenovitý svodový rázový proud (8/20) 15 kA
Jmenovité napětí AC 120 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 150 V
Max. svodový proud (8/20) 40 kA

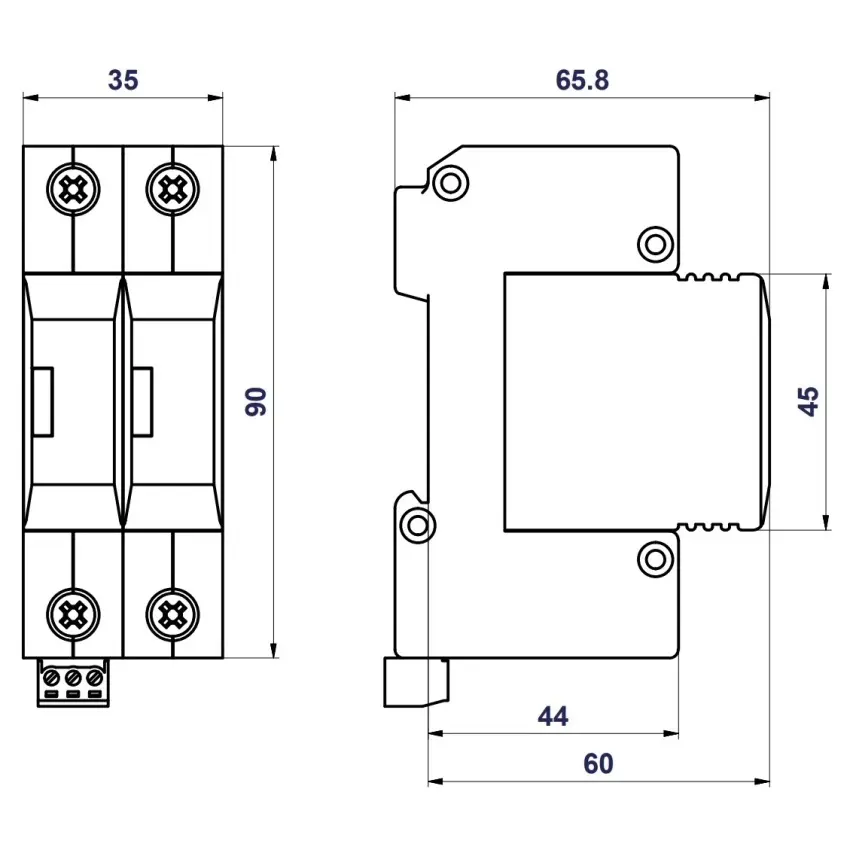

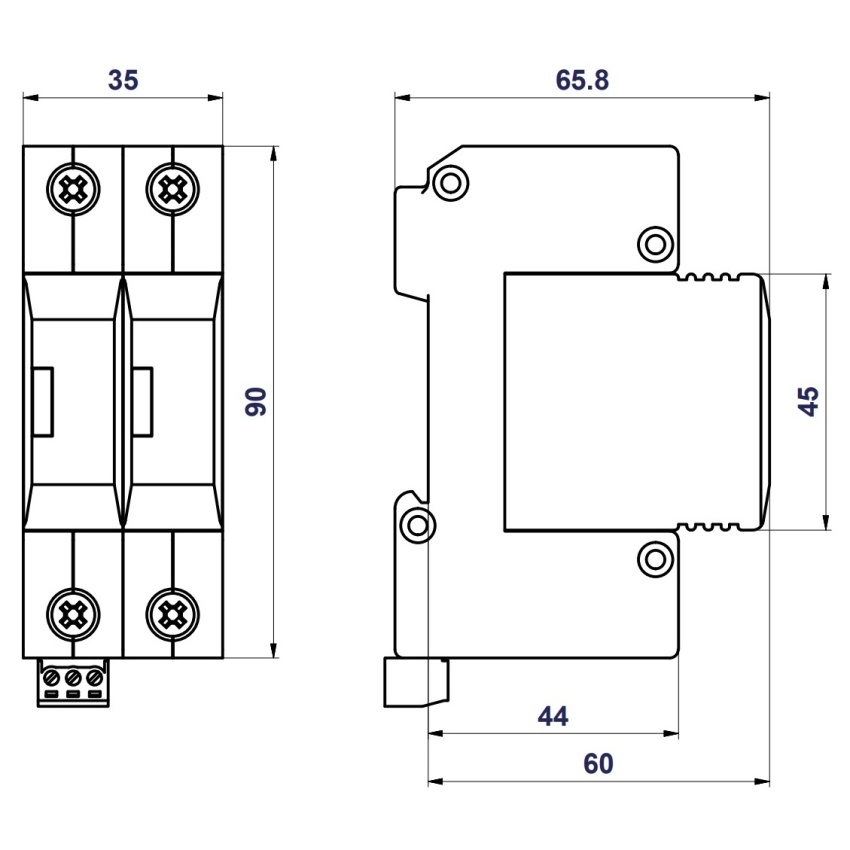

Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Napěťová ochranná hladina 0.7 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 2
Jmenovitý svodový rázový proud (8/20) 15 kA
Jmenovité napětí AC 120 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 150 V
Max. svodový proud (8/20) 40 kA
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Napěťová ochranná hladina 0.7 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
