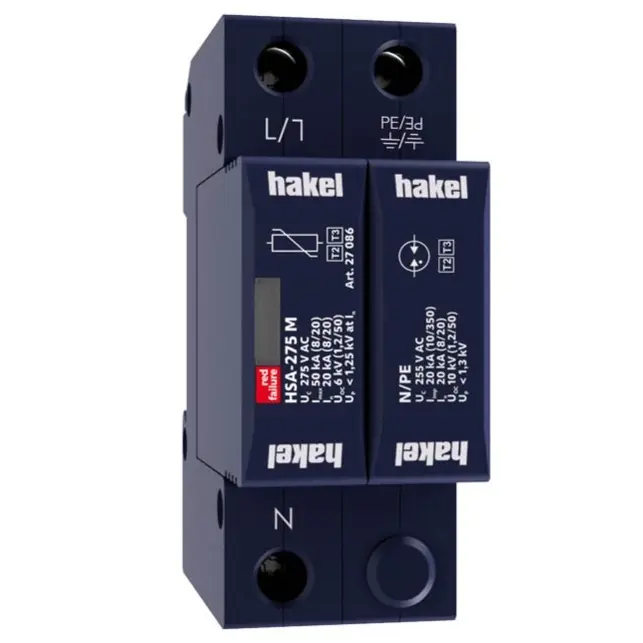

HAKEL SVODIČ HSA-275/1+1 M 27081

HAK_HSA-275-1-1-M-27081.jpg HAK_AD_T1-T2-T3-11.jpg HAK_H-1-1-M.jpg HAK_ID_T1-T2-T3-11M.jpg
Svodič rázového přepětí HAKEL HSA-275/1+1 M chrání elektrické instalace před přepětím. S... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82392391 Zkopírováno

Kód dodavatele: 27081 Zkopírováno

EAN: 8590681115978 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 20 kA

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 275 V

Napěťová ochranná hladina: 1.25 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič rázového přepětí HAKEL HSA-275/1+1 M chrání elektrické instalace před přepětím.

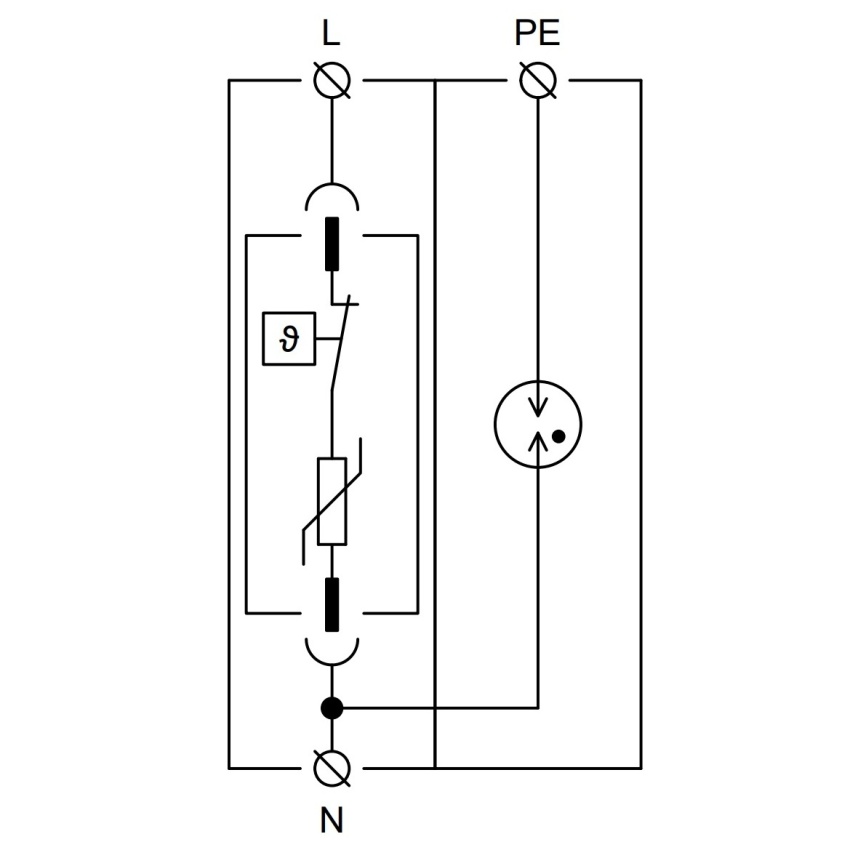

Svodič rázového přepětí HAKEL HSA-275/1+1 M je určen k ochraně elektrických instalací před přepětím v sítích nízkého napětí. Skládá se z varistorů s vysokou svodovou schopností a je vybaven bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalace se provádí na rozhraní zón LPZ 1 - LPZ 3 do podružných rozvaděčů a ovládacích skříní. Označení 'M' specifikuje konstrukční provedení s výměnným modulem.

Klíčové vlastnosti

  • Typ ochrany: T2+T3
  • Počet pólů: 2
  • Jmenovité provozní napětí AC: 230 V
  • Maximální trvalé provozní napětí AC: 275 V
  • Maximální zkratový proud při maximálním jištění: 60 kA
  • Materiál krytu: Polyamid PA6, UL94 V-0
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Napěťová ochranná hladina 1.25 kV
Napěťová ochranná hladina L-N 1.25 kV
Napěťová ochranná hladina N-PE 1.4 kV

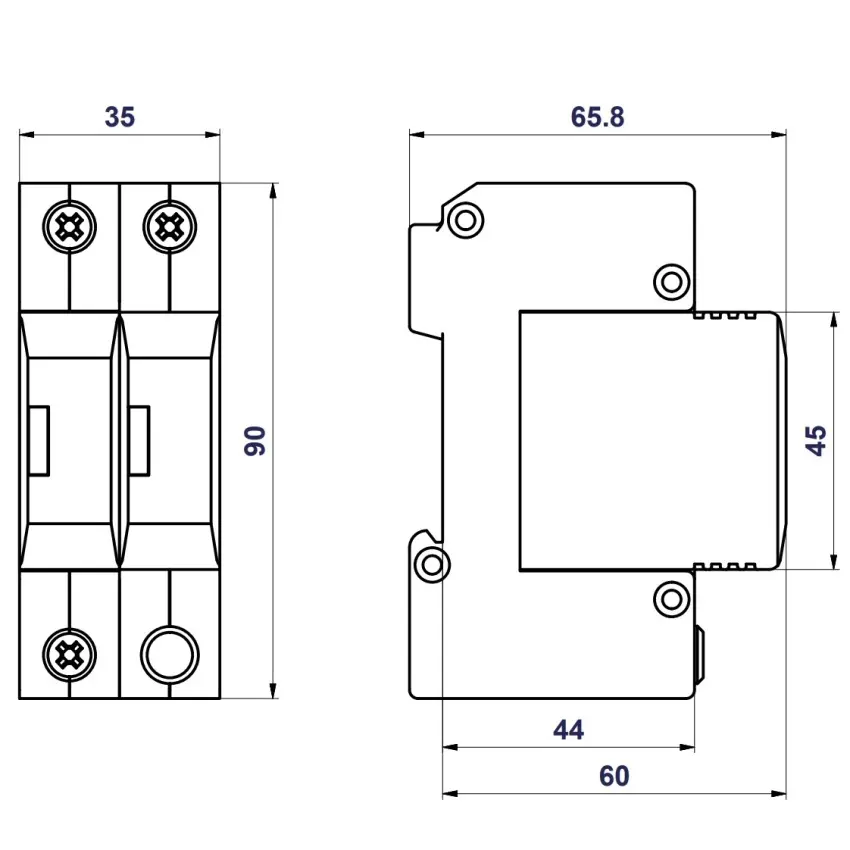

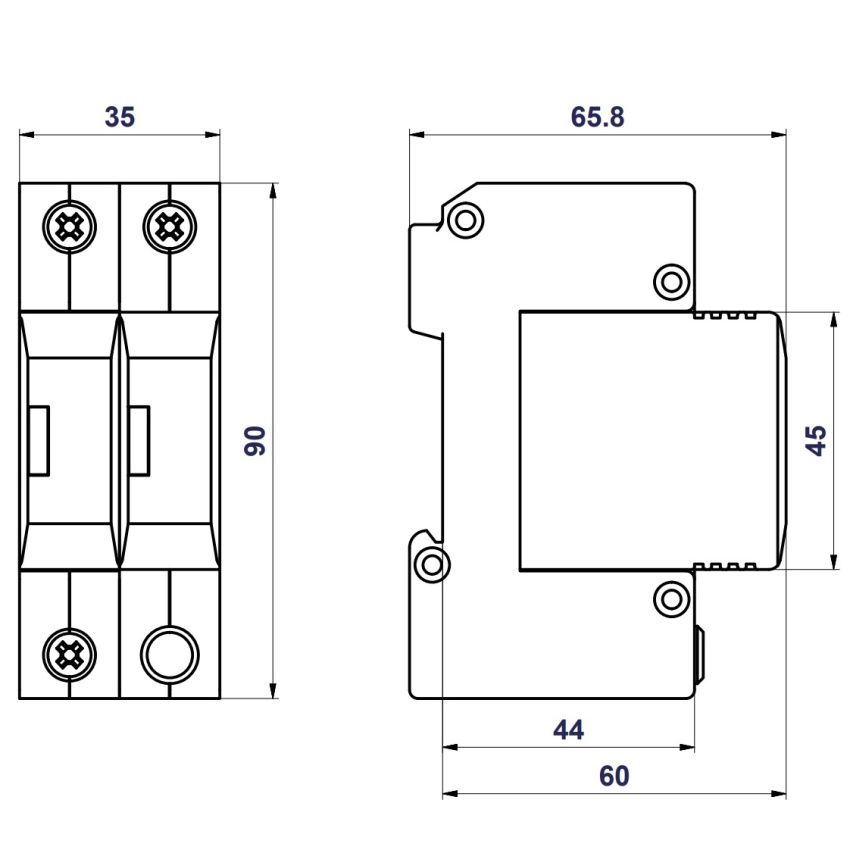

Konstrukční velikost 2 TE
S komunikačním kontaktem Ne
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne

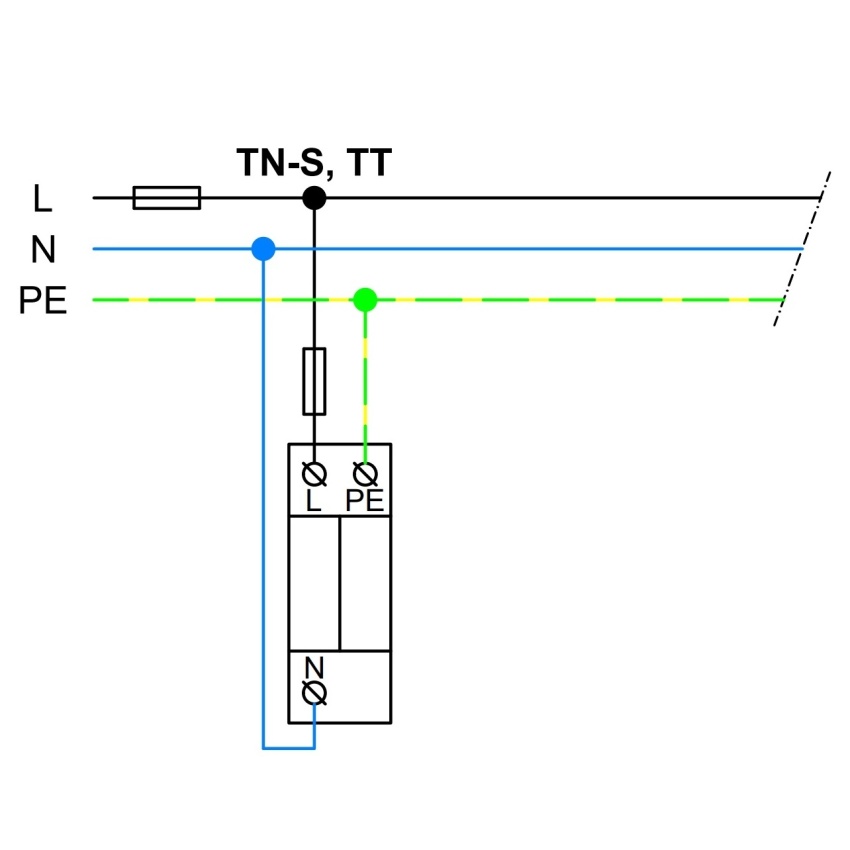

Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ano
Počet vodičů (bez uzemnění) 2
Jmenovitý zkratový proud (Isccr) 60 kA
Max. svodový proud (8/20) 50 kA
Způsob montáže DIN lišta 35 mm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
