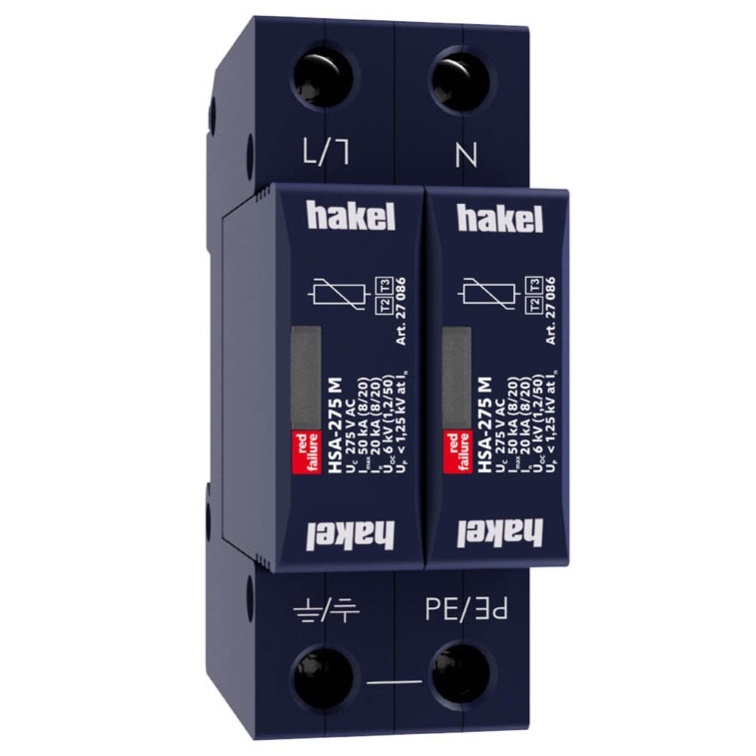

HAKEL SVODIČ HSA-275/2+0 M 27082

HAK_HSA-275-2-0-M-27082.jpg HAK_AD_T1-T2-T3-20.jpg HAK_H-2-0-M.jpg HAK_ID_T1-T2-T3-20M.jpg
Svodič přepětí HAKEL HSA-275/2+0 M chrání elektrické instalace před přepětím. Svodič pře... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82878221 Zkopírováno

Kód dodavatele: 27082 Zkopírováno

EAN: 8590681115985 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič přepětí HAKEL HSA-275/2+0 M chrání elektrické instalace před přepětím.

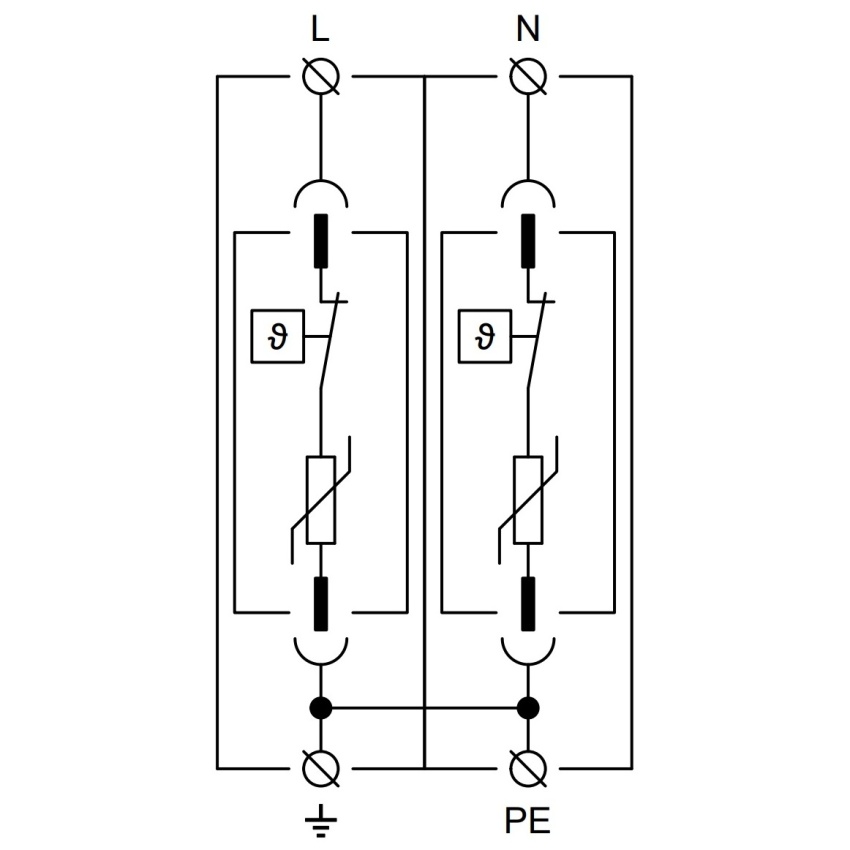

Svodič přepětí HAKEL HSA-275/2+0 M je určen k ochraně elektrických instalací před spínacími, indukovanými a zbytkovými přepětími v nízkonapěťových systémech. Skládá se z varistorů s vysokou svodovou schopností a je instalován na rozhraní zón LPZ 1 - LPZ 3 do podružných rozvaděčů a ovládacích skříní. Výrobek je označen písmenem 'M', což specifikuje konstrukční provedení s výměnným modulem.

Klíčové vlastnosti

  • Typ svodiče: T2+T3
  • Jmenovité napětí AC: 230 V
  • Maximální trvalé napětí AC: 275 V
  • Maximální výbojový proud (8/20): 50 kA
  • Napěťová ochranná hladina: < 1,25 kV
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano

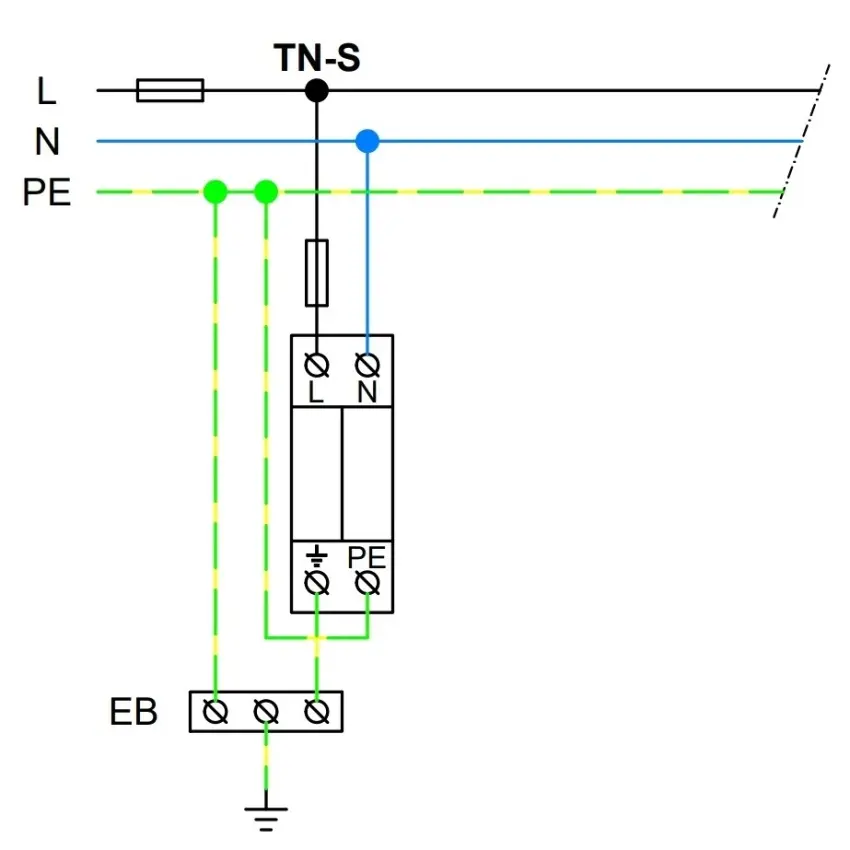

Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 2
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 275 V
Max. svodový proud (8/20) 50 kA
Způsob montáže DIN lišta 35 mm

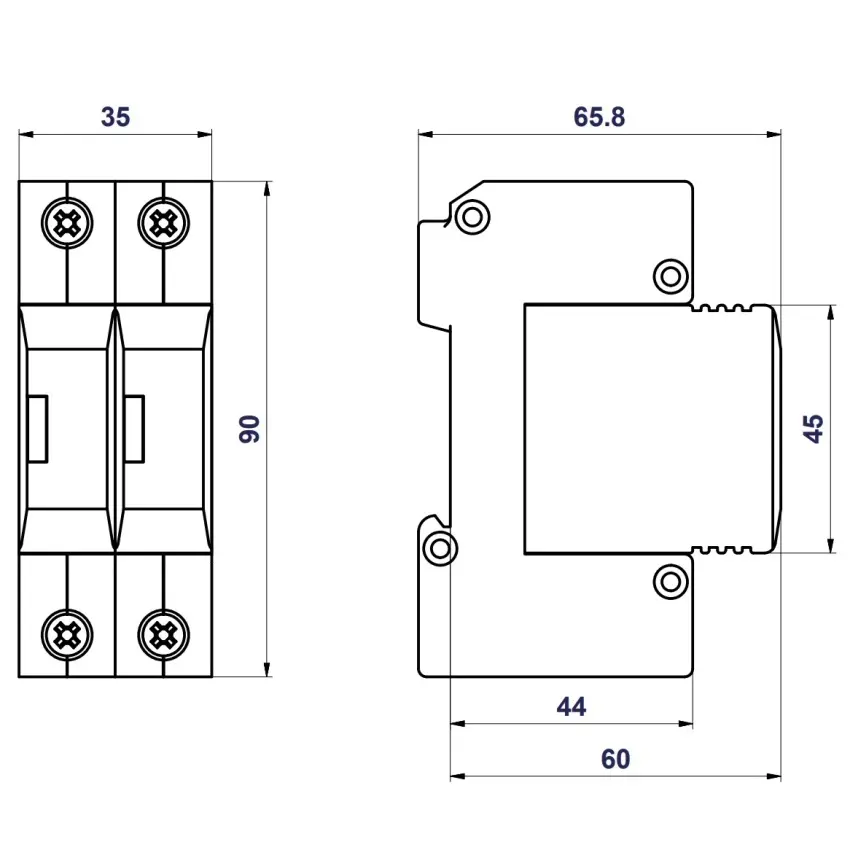

Konstrukční velikost 2 TE
Napěťová ochranná hladina 1.25 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
