HAKEL SVODIČ HSA-275/3+0 M 27083

HAKEL HSA-275/3+0 MSvodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82291322 Zkopírováno

Kód dodavatele: 27083 Zkopírováno

EAN: 8590681115992 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 20 kA

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 275 V

Napěťová ochranná hladina: 1.25 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

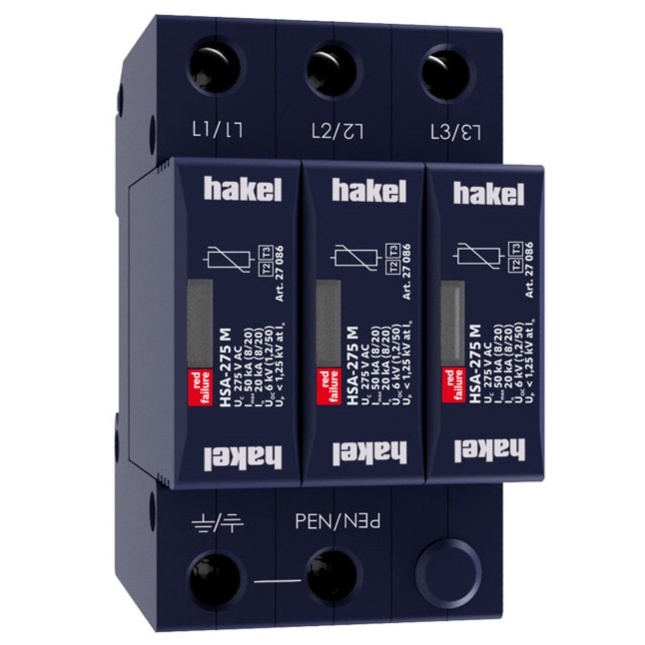

HAKEL HSA-275/3+0 M

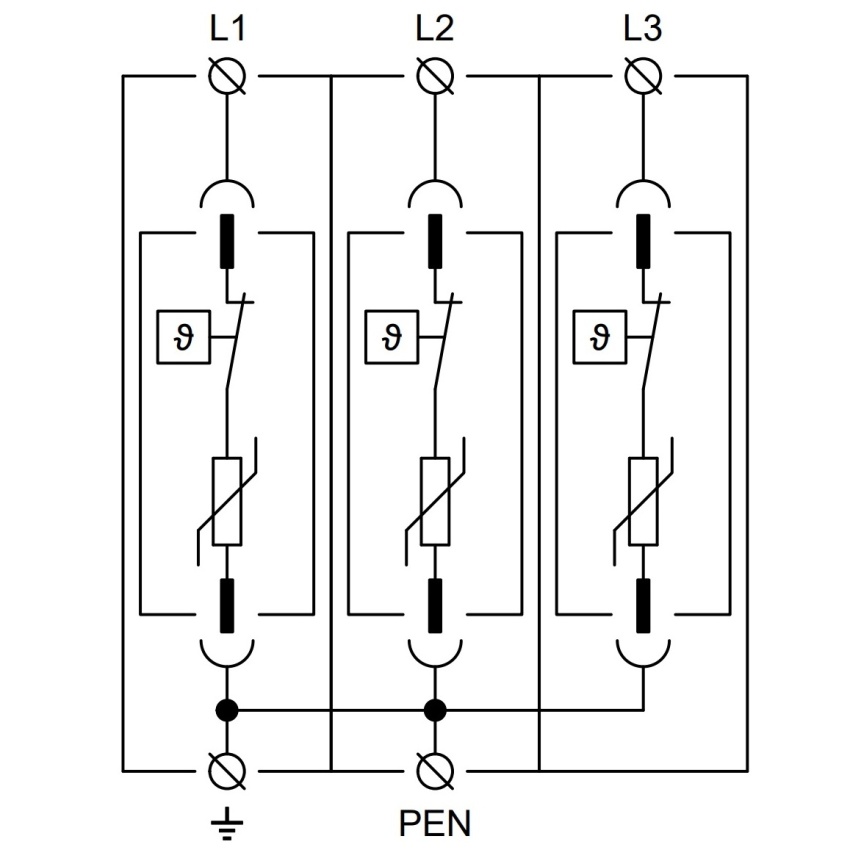

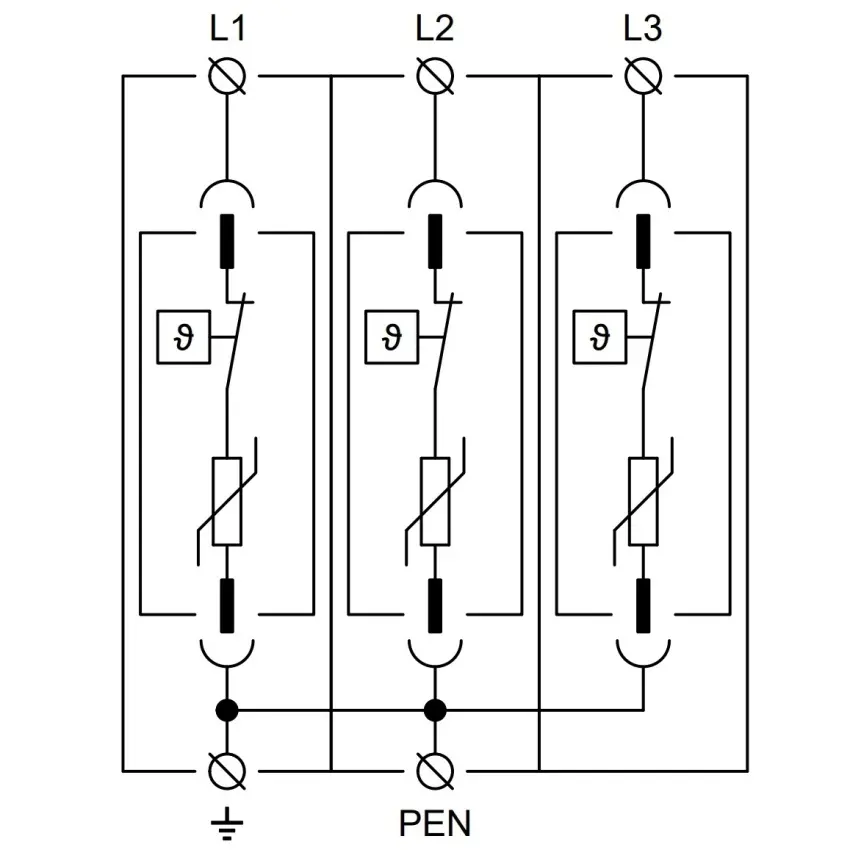

Svodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalují se na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení <b>M</b> specifikuje konstrukční provedení s výměnným modulem. Označení <b>S</b> specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.

Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Napěťová ochranná hladina 1.25 kV

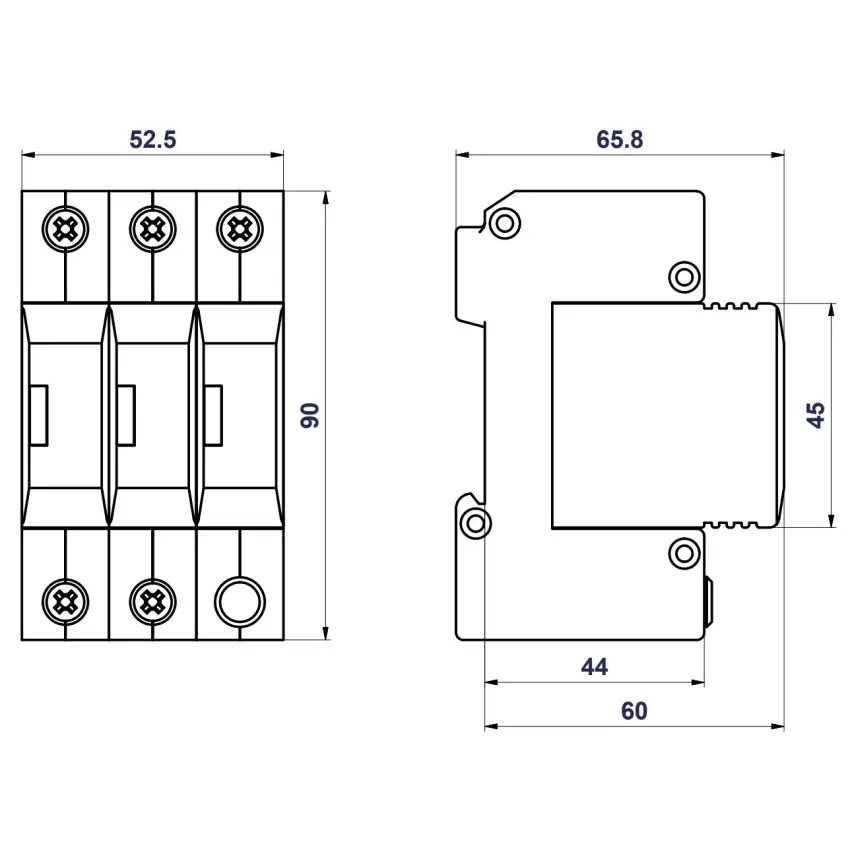

Konstrukční velikost 3 TE
S komunikačním kontaktem Ne
Soustava DC Ne
Soustava IT Ne

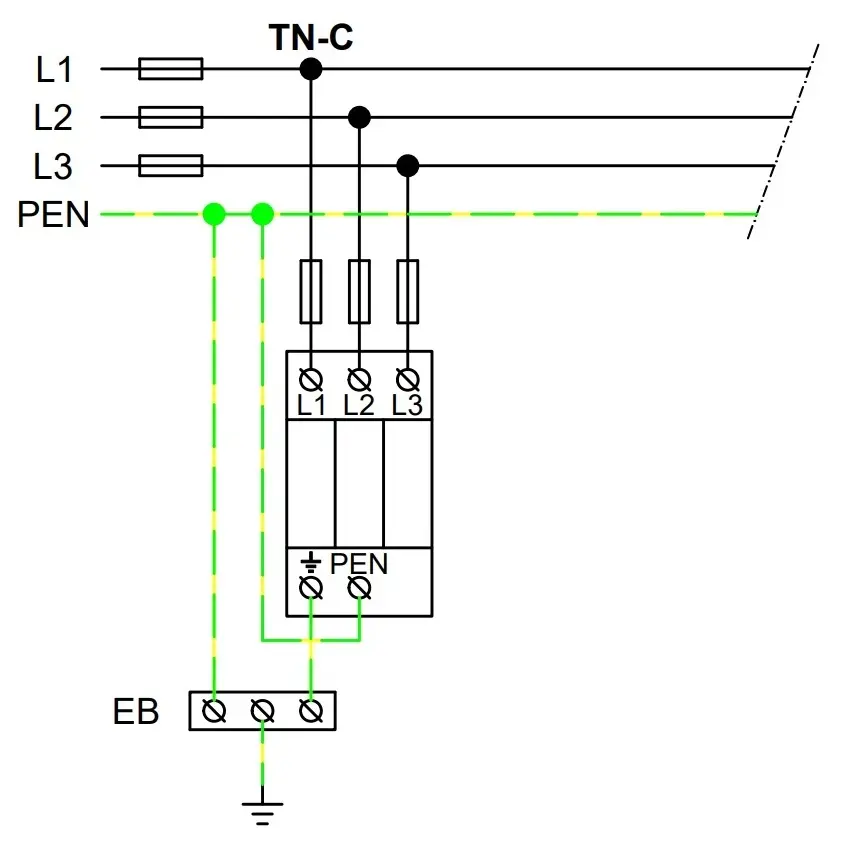

Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet vodičů (bez uzemnění) 3
Jmenovitý zkratový proud (Isccr) 60 kA
Max. svodový proud (8/20) 50 kA
Způsob montáže DIN lišta 35 mm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
