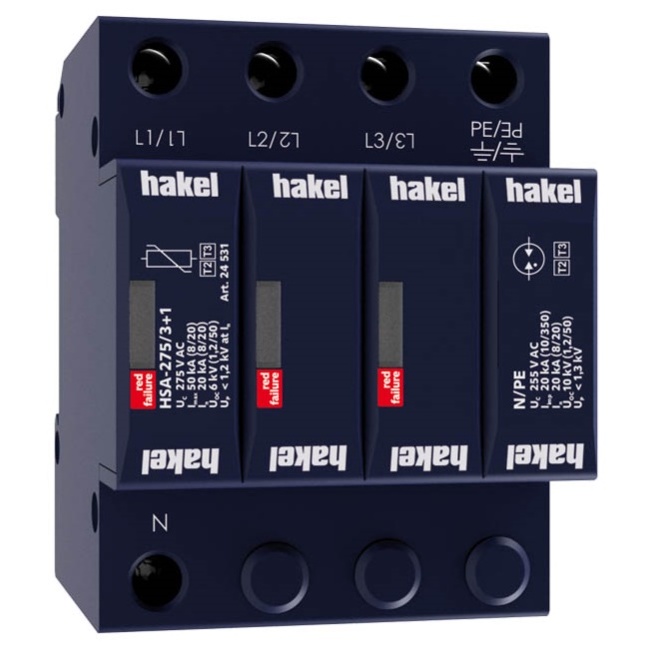

HAKEL SVODIČ HSA-275/3+1 24531

HAK_HSA-275-3-1-24531.jpg HAK_AD_T1-T2-T3-31.jpg HAK_H-3-1.jpg HAK_ID_T1-T2-T3-31.jpg
Svodič rázového přepětí HAKEL HSA-275/3+1 chrání elektrické instalace před přepětím typu T... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82691235 Zkopírováno

Kód dodavatele: 24531 Zkopírováno

EAN: 8590681115107 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič rázového přepětí HAKEL HSA-275/3+1 chrání elektrické instalace před přepětím typu T2 a T3.

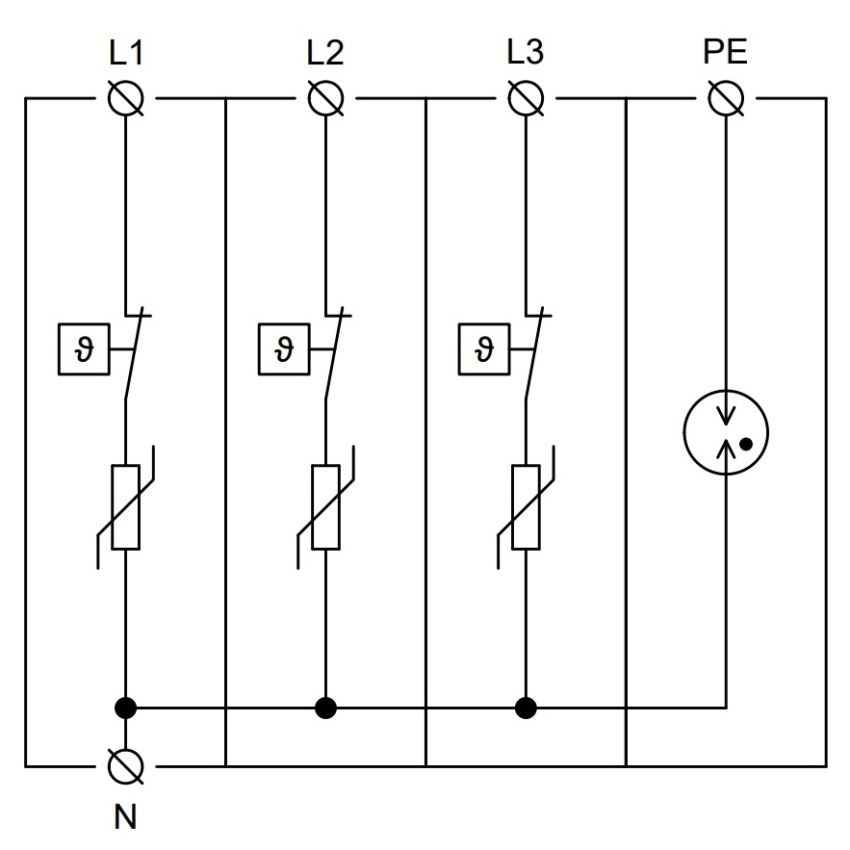

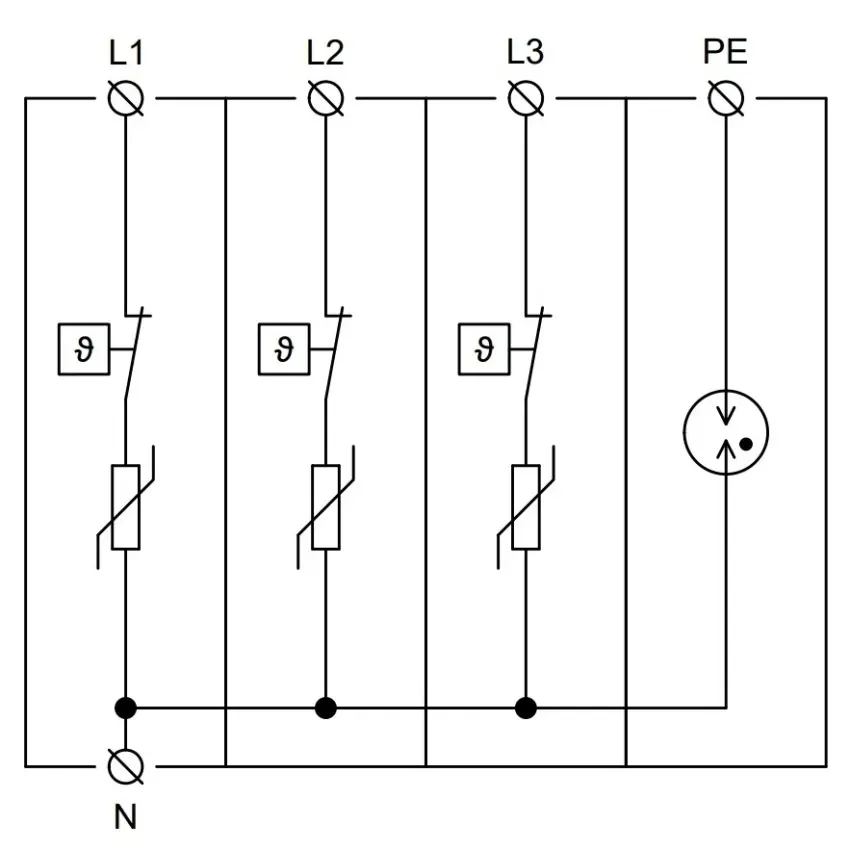

Svodič rázového přepětí HAKEL HSA-275/3+1 je určen k ochraně elektrických instalací před přepětím typu T2 a T3. Je složen z varistorů s vysokou svodovou schopností a je určen pro instalaci na rozhraní zón LPZ 1 - LPZ 3 do podružných rozvaděčů a ovládacích skříní. Výrobek je dostupný v provedeních s výměnným modulem (označení M) a s dálkovou signalizací (označení S).

Klíčové vlastnosti

  • Ochrana před přepětím typu T2 a T3
  • Vysoká svodová schopnost varistorů
  • Instalace na rozhraní zón LPZ 1 - LPZ 3
  • Dostupné provedení s výměnným modulem (M)
  • Dostupné provedení s dálkovou signalizací (S)
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne

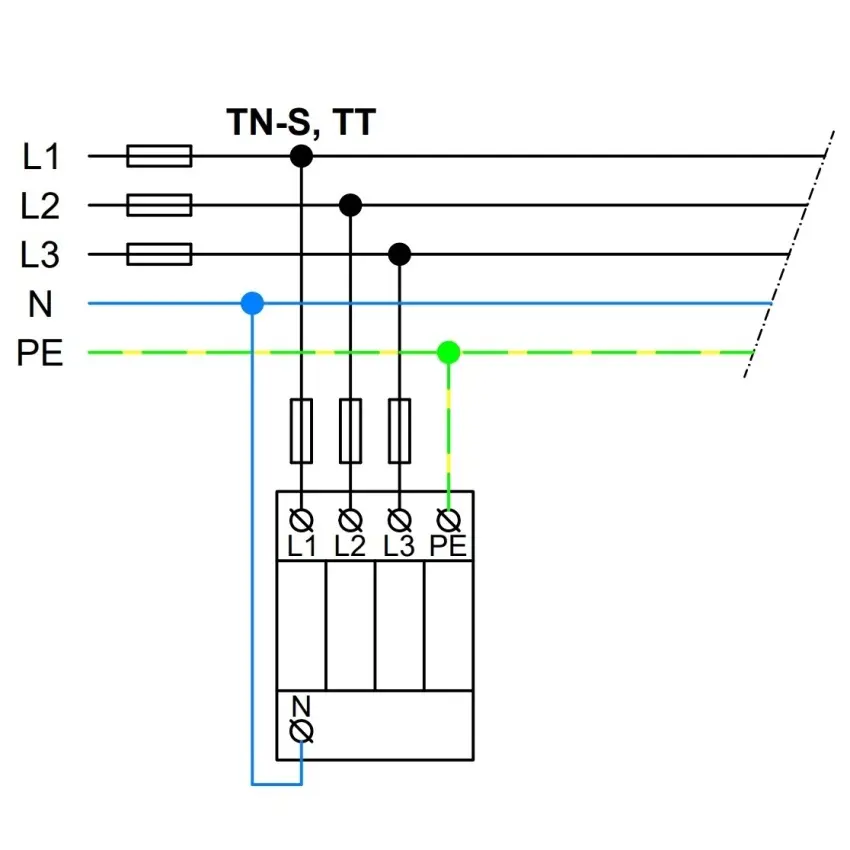

Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ano
Počet vodičů (bez uzemnění) 4
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 275 V
Max. svodový proud (8/20) 50 kA
Způsob montáže DIN lišta 35 mm

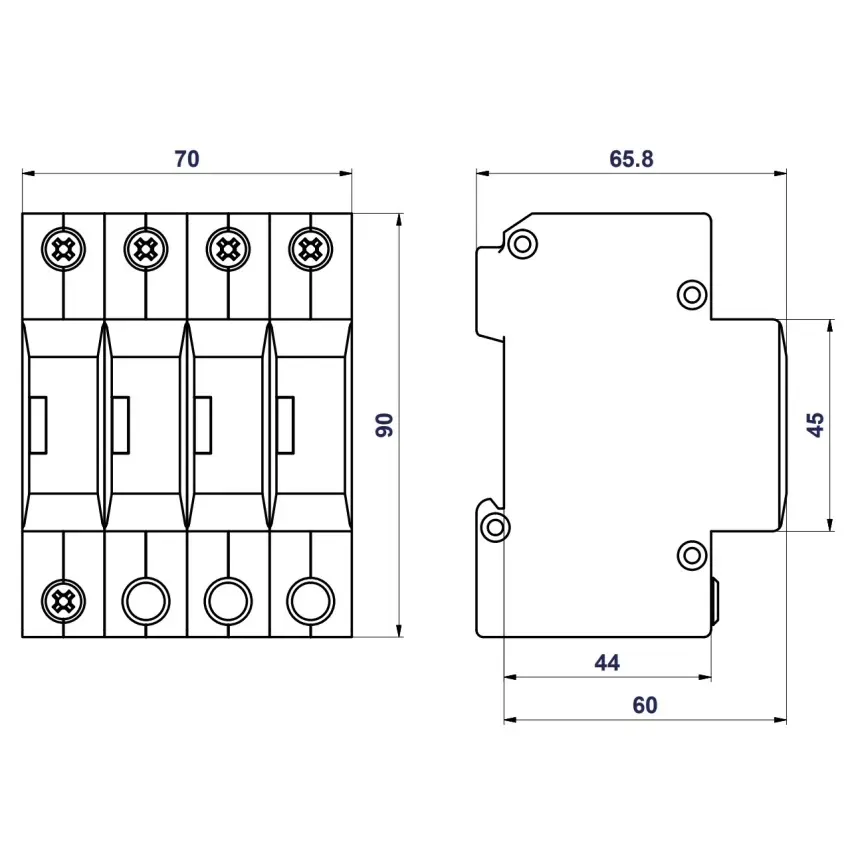

Konstrukční velikost 4 TE
Napěťová ochranná hladina 1.2 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Napěťová ochranná hladina L-N 1.2 kV
Napěťová ochranná hladina N-PE 1.4 kV
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
