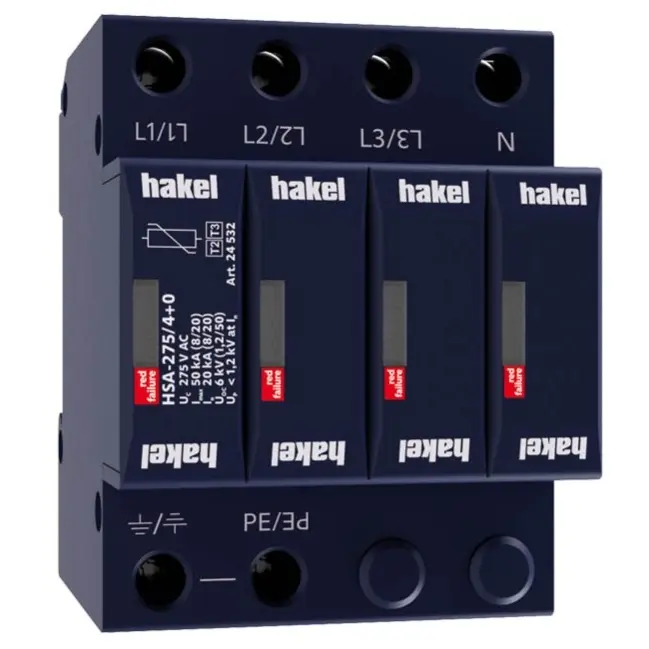

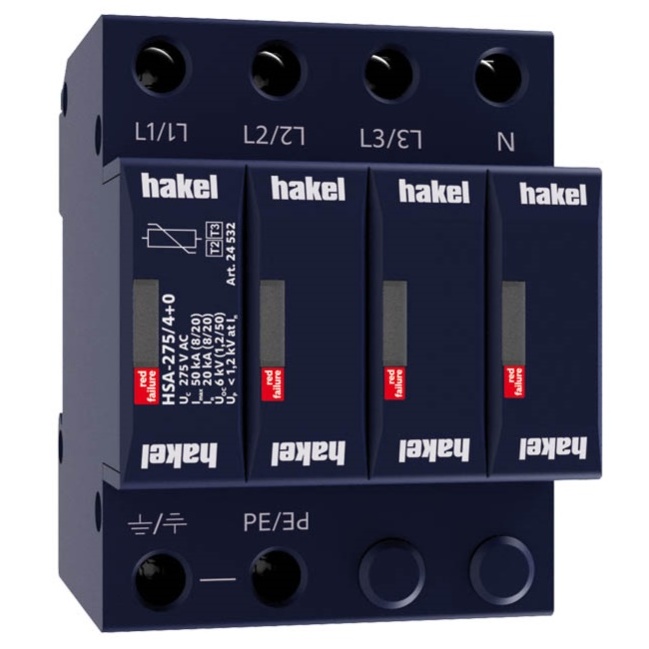

HAKEL SVODIČ HSA-275/4+0 24532

HAK_HSA-275-4-0-24532.jpg HAK_AD_T1-T2-T3-40.jpg HAK_H-4-0.jpg HAK_ID_T1-T2-T3-40.jpg
Svodič rázového přepětí HAKEL HSA-275/4+0 zajišťuje ochranu před přepětím v nízkonapěťovýc... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82293788 Zkopírováno

Kód dodavatele: 24532 Zkopírováno

EAN: 8590681115114 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 20 kA

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 275 V

Napěťová ochranná hladina: 1.2 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič rázového přepětí HAKEL HSA-275/4+0 zajišťuje ochranu před přepětím v nízkonapěťových systémech.

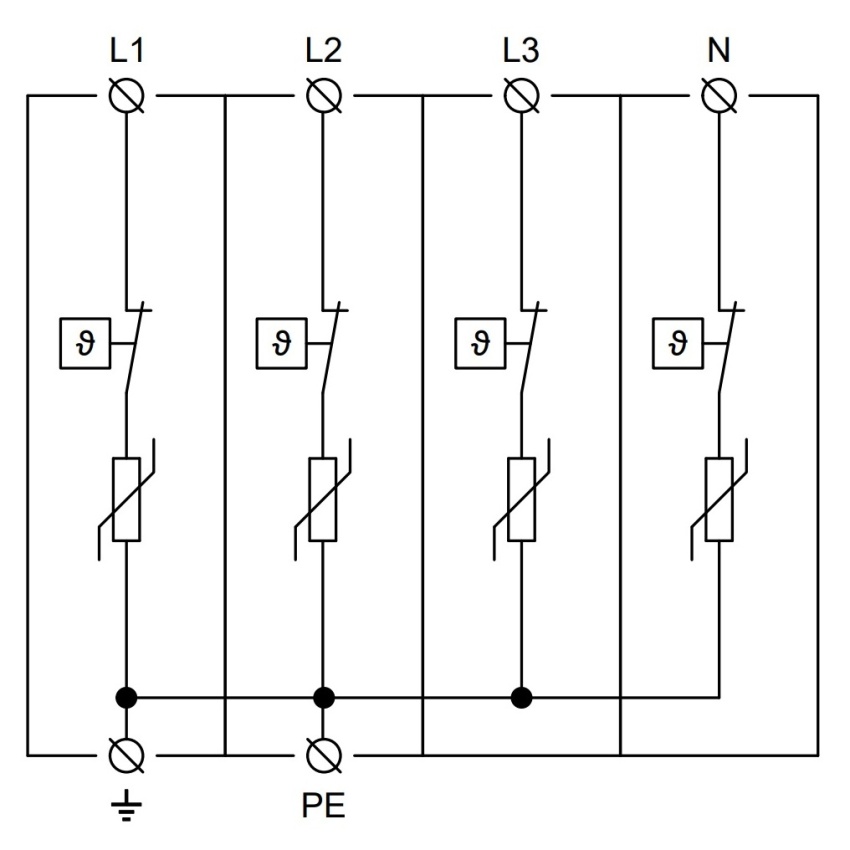

Svodič rázového přepětí HAKEL HSA-275/4+0 typu T2+T3 je určen k ochraně před spínacími, indukovanými a zbytkovými přepětími v nízkonapěťových systémech. Skládá se z varistorů s vysokou svodovou schopností a je dostupný v provedeních 1+1 a 3+1, které jsou doplněny bleskojistkou zajišťující nulový průsakový proud vodičem PE. Instalace se provádí na rozhraní zón LPZ 1 - LPZ 3 do podružných rozvaděčů a ovládacích skříní. Označení 'M' specifikuje konstrukční provedení s výměnným modulem.

Klíčové vlastnosti

  • Typ: T2+T3
  • Počet pólů: 4
  • Jmenovité provozní napětí AC: 230 V
  • Maximální trvalé provozní napětí AC: 275 V
  • Maximální výbojový proud (8/20): 50 kA
  • Jmenovitý výbojový proud pro zkoušku třídy II (8/20): 20 kA
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Napěťová ochranná hladina 1.2 kV

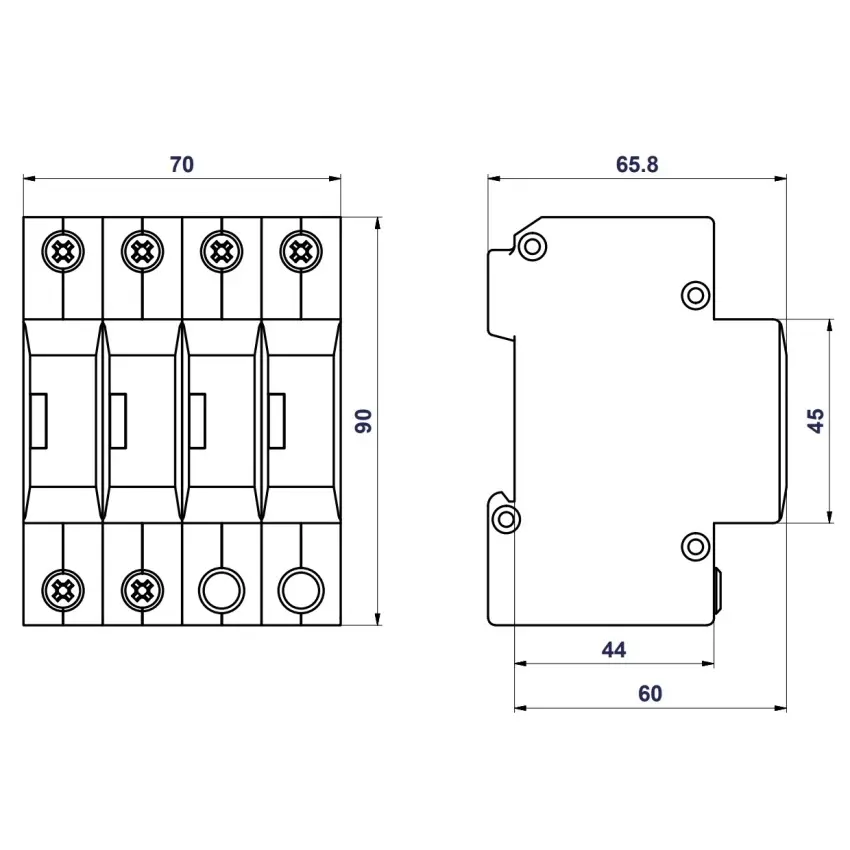

Konstrukční velikost 4 TE
S komunikačním kontaktem Ne
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano

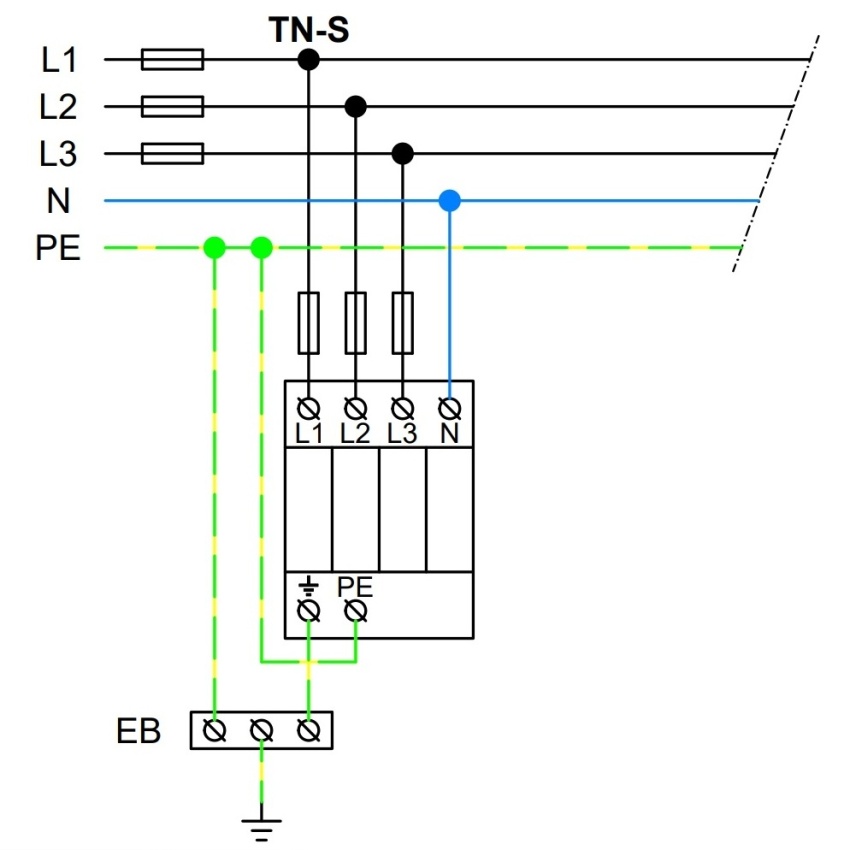

Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 4
Jmenovitý zkratový proud (Isccr) 60 kA
Max. svodový proud (8/20) 50 kA
Způsob montáže DIN lišta 35 mm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
