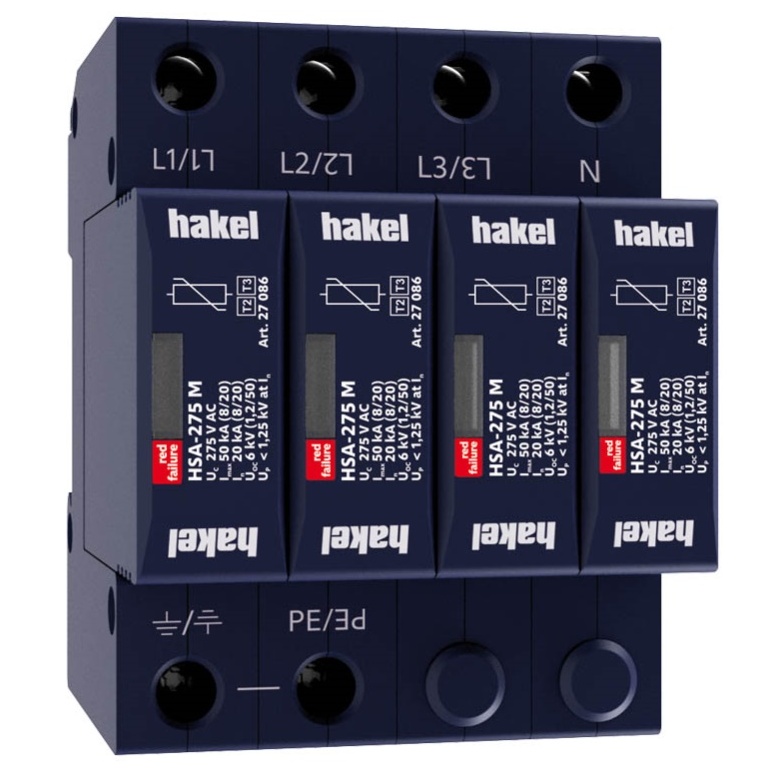

HAKEL SVODIČ HSA-275/4+0 M 27085

HAK_HSA-275-4-0-M-27085.jpg HAK_AD_T1-T2-T3-40.jpg HAK_H-4-0-M.jpg HAK_ID_T1-T2-T3-40M.jpg
HAKEL HSA-275/4+0 M je svodič rázového přepětí typu T2+T3 určený pro ochranu elektrických ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82097366 Zkopírováno

Kód dodavatele: 27085 Zkopírováno

EAN: 8590681116012 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 20 kA

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 275 V

Napěťová ochranná hladina: 1.25 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
HAKEL HSA-275/4+0 M je svodič rázového přepětí typu T2+T3 určený pro ochranu elektrických zařízení před přepětím.

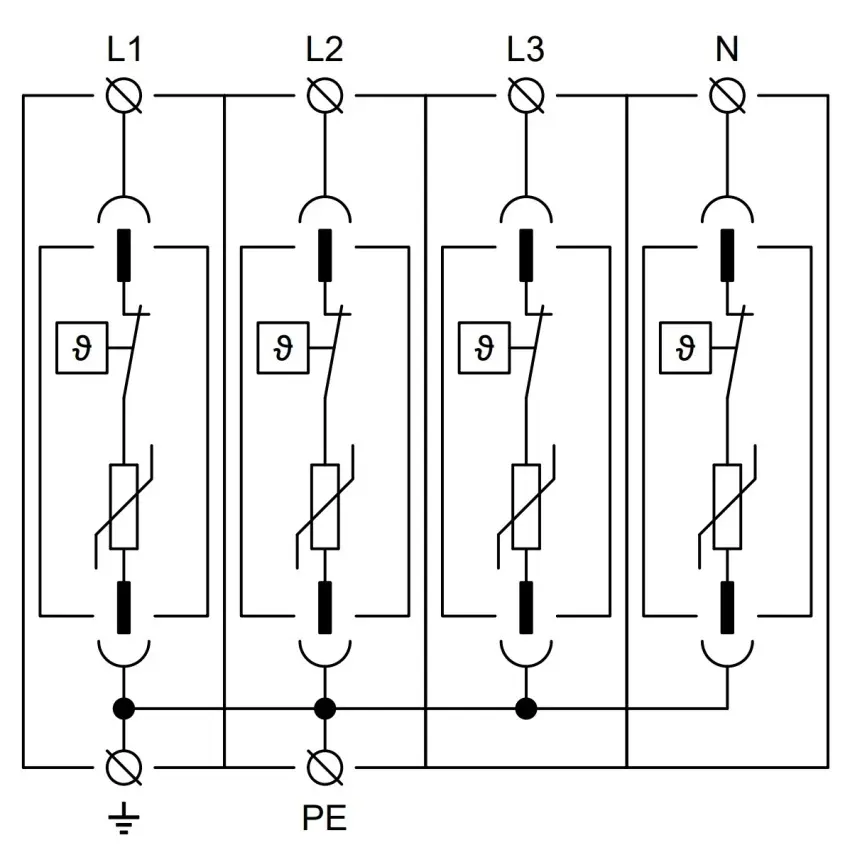

HAKEL HSA-275/4+0 M je svodič rázového přepětí typu T2+T3, navržený k ochraně elektrických zařízení před přepětím způsobeným přepínáním, indukcí nebo zbytkovými přepětími v nízkonapěťových systémech. Skládá se z varistorů s vysokou svodovou schopností a je určen pro instalaci na hranicích zón LPZ 1 - LPZ 3 do podružných rozvaděčů a ovládacích skříní. Výrobek je dostupný v provedení s vyměnitelným modulem (označení M) a s dálkovou signalizací (označení S).

Klíčové vlastnosti

  • Typ svodiče: T2+T3
  • Napájecí napětí: 230 V AC
  • Maximální trvalé provozní napětí: 275 V AC
  • Maximální výbojový proud (8/20): 50 kA
  • Počet pólů: 4
  • Materiál krytu: Polyamid PA6, UL94 V-0
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Napěťová ochranná hladina 1.25 kV

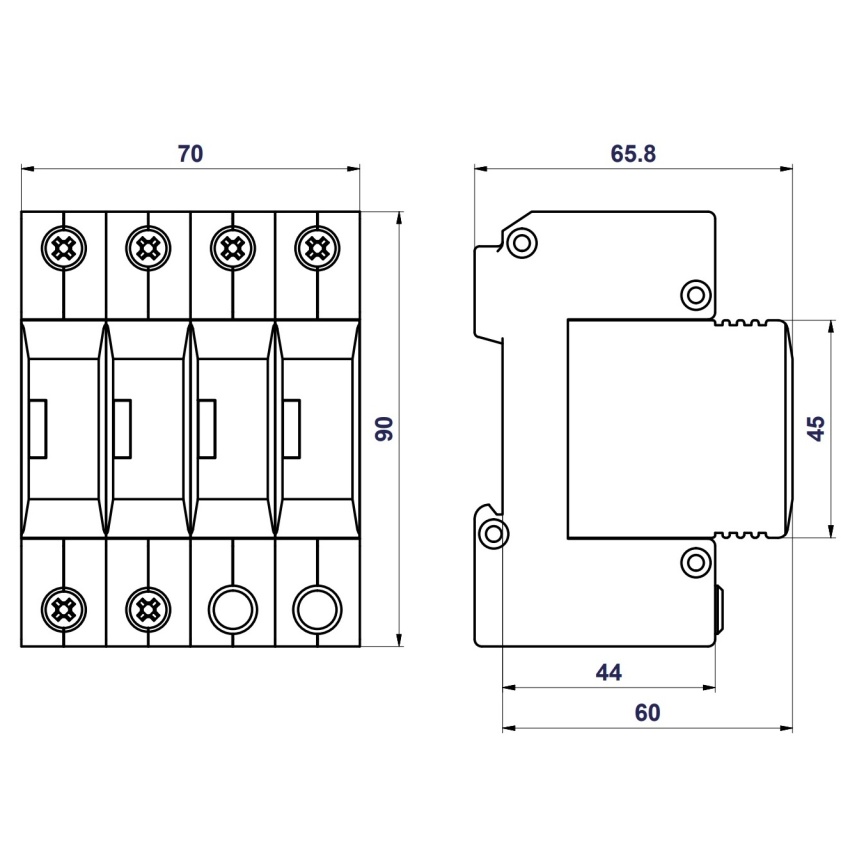

Konstrukční velikost 4 TE
S komunikačním kontaktem Ne
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano

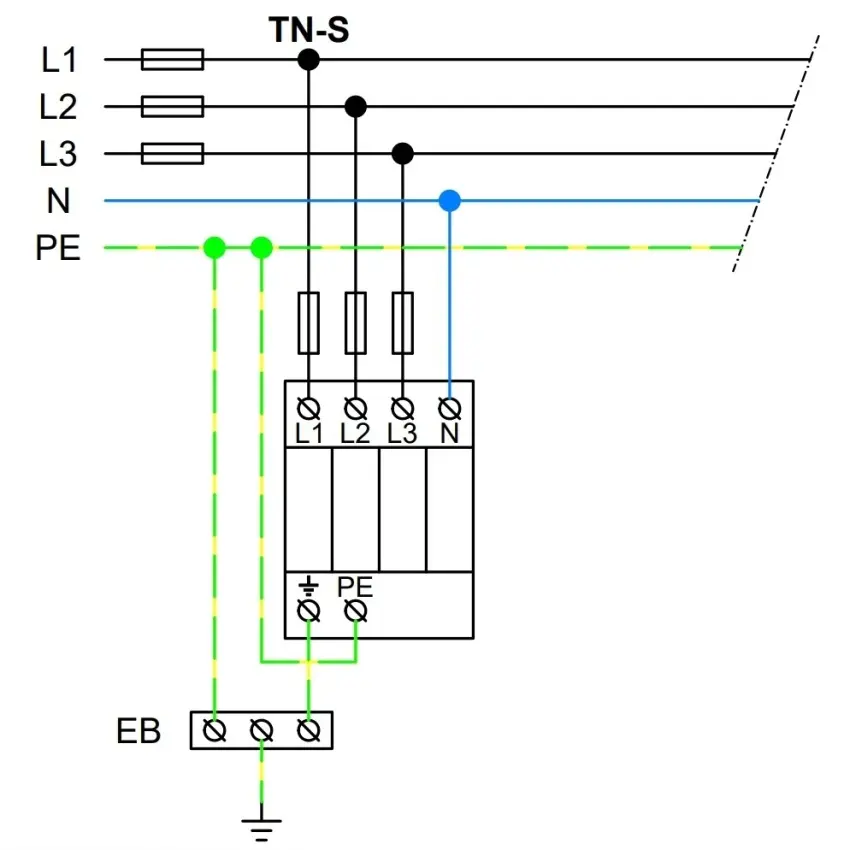

Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 4
Jmenovitý zkratový proud (Isccr) 60 kA
Max. svodový proud (8/20) 50 kA
Způsob montáže DIN lišta 35 mm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
