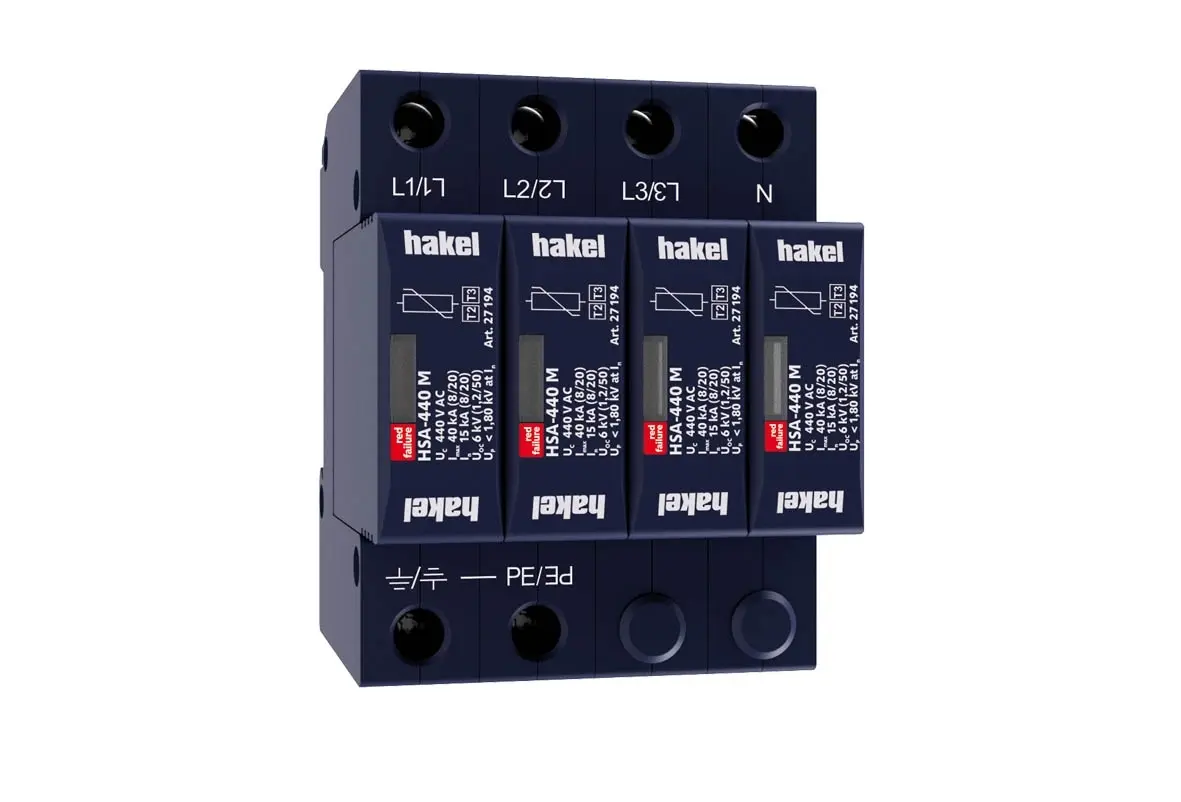

HAKEL SVODIČ HSA-440/4+0 M 27544

Svodič rázového přepětí HAKEL HSA-440/4+0 M S chrání elektrické instalace před přepětím. ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83448225 Zkopírováno

Kód dodavatele: 27544 Zkopírováno

EAN: 8590681116692 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič rázového přepětí HAKEL HSA-440/4+0 M S chrání elektrické instalace před přepětím.

Svodič rázového přepětí HAKEL HSA-440/4+0 M S je určen k ochraně elektrických instalací před spínacími, indukovanými a zbytkovými přepětími v sítích nízkého napětí. Skládá se z varistorů s vysokou svodovou schopností a je vybaven bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalace se provádí na rozhraní zón LPZ 1 - LPZ 3 do podružných rozvaděčů a ovládacích skříní.

Klíčové vlastnosti

  • Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: T2, T3
  • Jmenovité provozní napětí AC: 400 V
  • Maximální trvalé provozní napětí AC: 440 V
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 4
Jmenovitý svodový rázový proud (8/20) 15 kA
Jmenovité napětí AC 400 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 440 V
Max. svodový proud (8/20) 40 kA
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Napěťová ochranná hladina 1.8 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 4
Jmenovitý svodový rázový proud (8/20) 15 kA
Jmenovité napětí AC 400 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 440 V
Max. svodový proud (8/20) 40 kA
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Napěťová ochranná hladina 1.8 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
