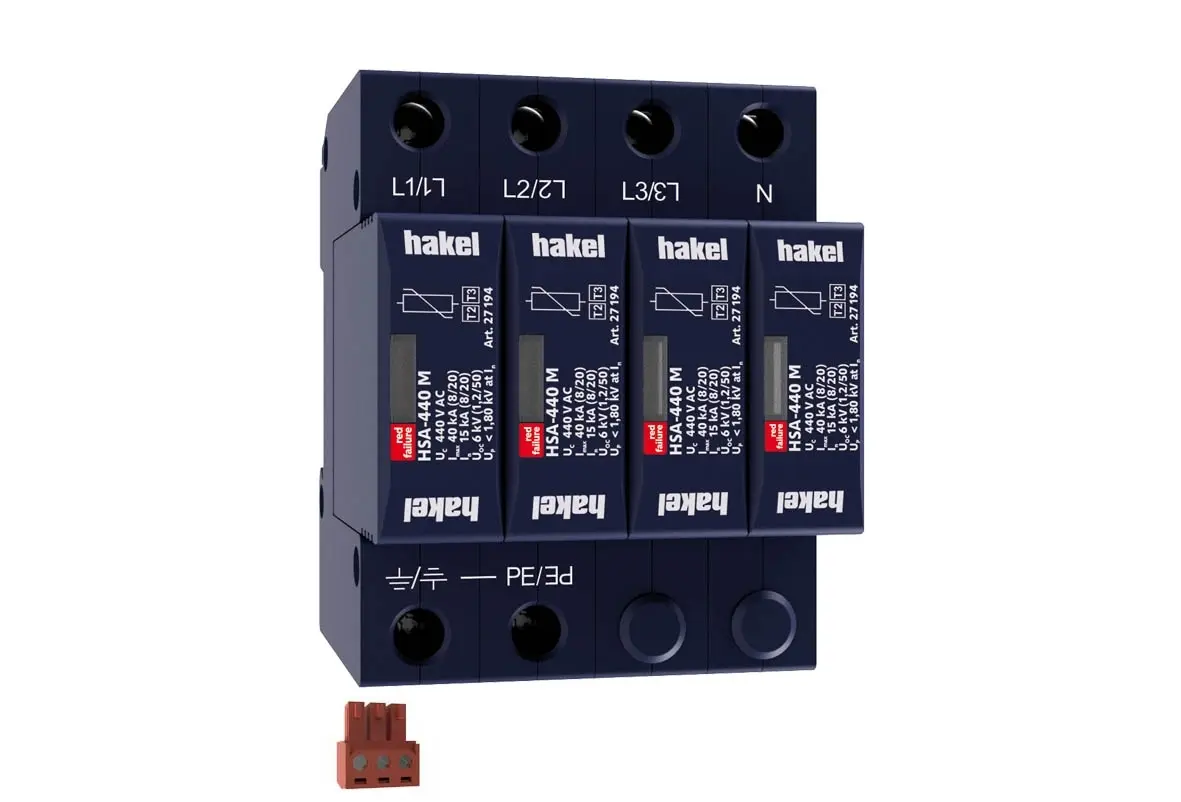

HAKEL SVODIČ HSA-440/4+0 M S 27549

HAKEL HSA-440/4+0 M SSvodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82986331 Zkopírováno

Kód dodavatele: 27549 Zkopírováno

EAN: 8590681116746 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

HAKEL HSA-440/4+0 M S

Svodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalují se na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní. Pokud výrobek obsahuj dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení <b>M</b> specifikuje konstrukční provedení s výměnným modulem. Označení <b>S</b> specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.

Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Počet vodičů (bez uzemnění) 4
Jmenovitý svodový rázový proud (8/20) 15 kA
Jmenovité napětí AC 400 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 440 V
Max. svodový proud (8/20) 40 kA
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Napěťová ochranná hladina 1.8 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
