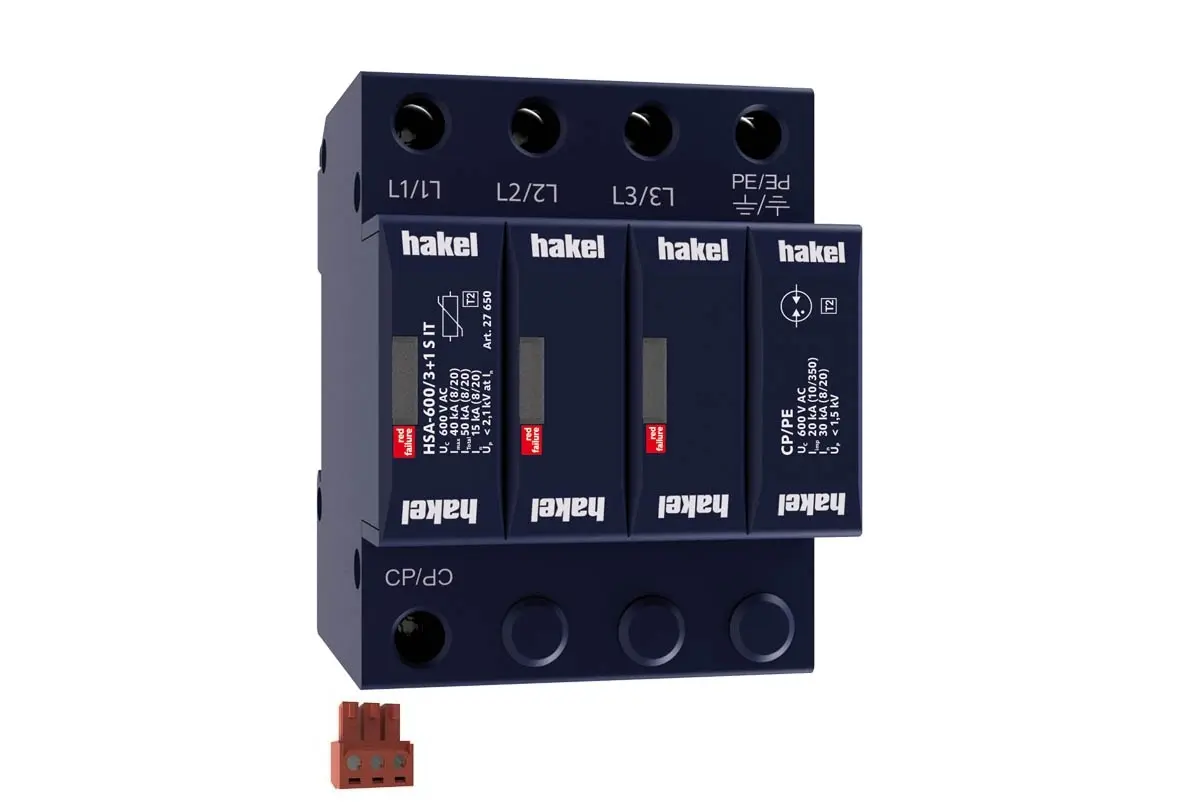

HAKEL SVODIČ HSA-600/3+1 S IT 27650

HAKEL HSA-600/3+1 S IT je svodič rázového přepětí typu T2 určený pro jednofázové a třífázo... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83095164 Zkopírováno

Kód dodavatele: 27650 Zkopírováno

EAN: 8590681169308 Zkopírováno

Soustava DC: Ne

Soustava IT: Ano

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
HAKEL HSA-600/3+1 S IT je svodič rázového přepětí typu T2 určený pro jednofázové a třífázové IT sítě.

HAKEL HSA-600/3+1 S IT je svodič rázového přepětí typu T2 určený pro jednofázové a třífázové IT sítě. Skládá se z varistorů s vysokou svodovou schopností a bleskojistky, která zajišťuje nulový průsakový proud ve vodiči PE. Instalace se provádí na rozhraní zón LPZ 1 - LPZ 2 do podružných rozvaděčů a ovládacích skříní.

Klíčové vlastnosti

  • Testovací třída dle EN 61643-11:2012 (IEC 61643-11:2011): T2
  • Počet pólů: 4
  • Nominální napětí: 500 V
  • Maximální trvalé provozní napětí AC: 600 V
  • Maximální zkratový proud při maximální předřazené ochraně: 60 kA rms
  • Materiál krytu: Polyamid PA6, UL94 V-0
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet vodičů (bez uzemnění) 4
Jmenovitý svodový rázový proud (8/20) 15 kA
Jmenovité napětí AC 500 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 600 V
Max. svodový proud (8/20) 40 kA
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Napěťová ochranná hladina 2.1 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Napěťová ochranná hladina L-N 2.1 kV
Napěťová ochranná hladina N-PE 1.5 kV
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
