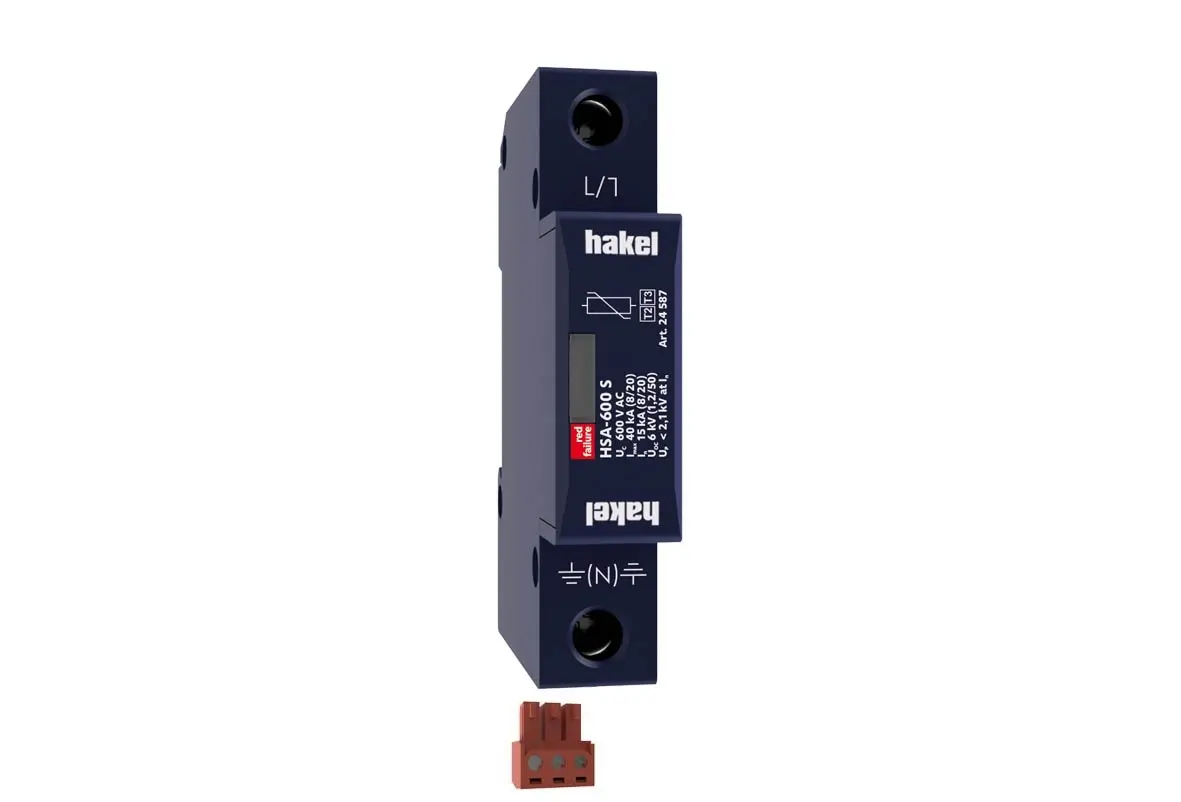

HAKEL SVODIČ HSA-600 S 24587

Svodič rázového přepětí HAKEL HSA-600/1+1 S chrání elektrické instalace před přepětím. S... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82993167 Zkopírováno

Kód dodavatele: 24587 Zkopírováno

EAN: 8590681115664 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič rázového přepětí HAKEL HSA-600/1+1 S chrání elektrické instalace před přepětím.

Svodič rázového přepětí HAKEL HSA-600/1+1 S je určen k ochraně elektrických instalací před spínacími, indukovanými a zbytkovými přepětími v sítích nízkého napětí. Skládá se z varistorů s vysokou svodovou schopností a je vybaven bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalace se provádí na rozhraní zón LPZ 1 - LPZ 3 do podružných rozvaděčů a ovládacích skříní. Označení 'M' specifikuje konstrukční provedení s výměnným modulem, zatímco 'S' označuje provedení s dálkovou signalizací. Instalace se řídí normami ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3 a ČSN CLC/TS 61643-12.

Klíčové vlastnosti

  • Typ: T2+T3
  • Jmenovité napětí AC: 500 V
  • Maximální trvalé napětí AC: 600 V
  • Jmenovitý svodový rázový proud (8/20): 15 kA
  • Maximální výbojový proud (8/20): 40 kA
  • Napěťová ochranná hladina při I n: < 2,1 kV
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet vodičů (bez uzemnění) 1
Jmenovitý svodový rázový proud (8/20) 15 kA
Jmenovité napětí AC 500 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 600 V
Max. svodový proud (8/20) 40 kA
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 1 TE
Napěťová ochranná hladina 2.1 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry

Dokumenty ke stažení

prohl_hak_HSA_2022_en_cz.PDF
