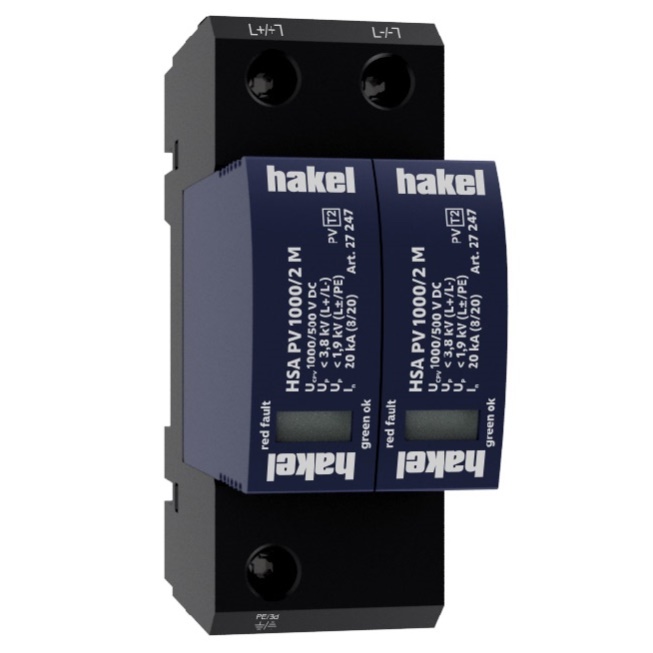

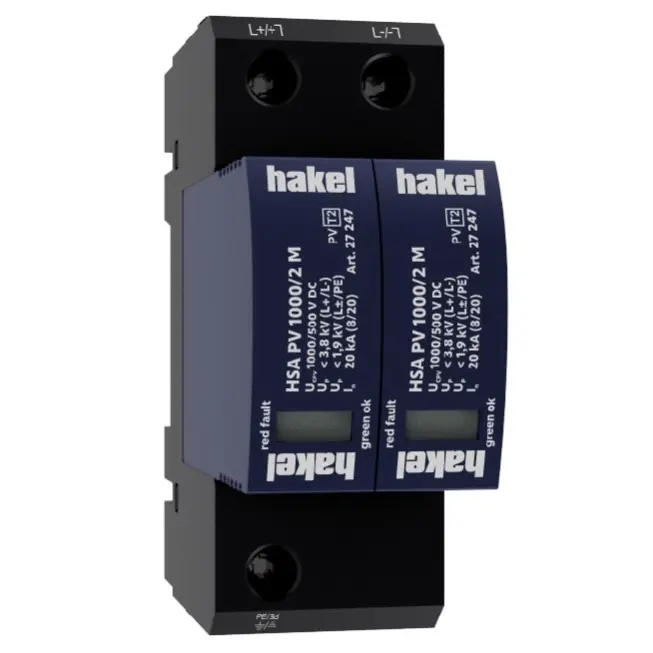

HAKEL SVODIČ HSA PV 1000/2 M 27238

HAK_HSA-PV-1000-2-M-27238.jpg HAK_AD_T1-T2_PV6U-M.jpg HAK_H-PV_2-M.jpg HAK_ID_T1-T2_PV6U-M.jpg
Svodič rázového přepětí HAKEL HSA PV 1000/2 M pro fotovoltaické systémy. Svodič rázového... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977978 Zkopírováno

Kód dodavatele: 27238 Zkopírováno

EAN: 8590681172131 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Svodič rázového přepětí HAKEL HSA PV 1000/2 M pro fotovoltaické systémy.

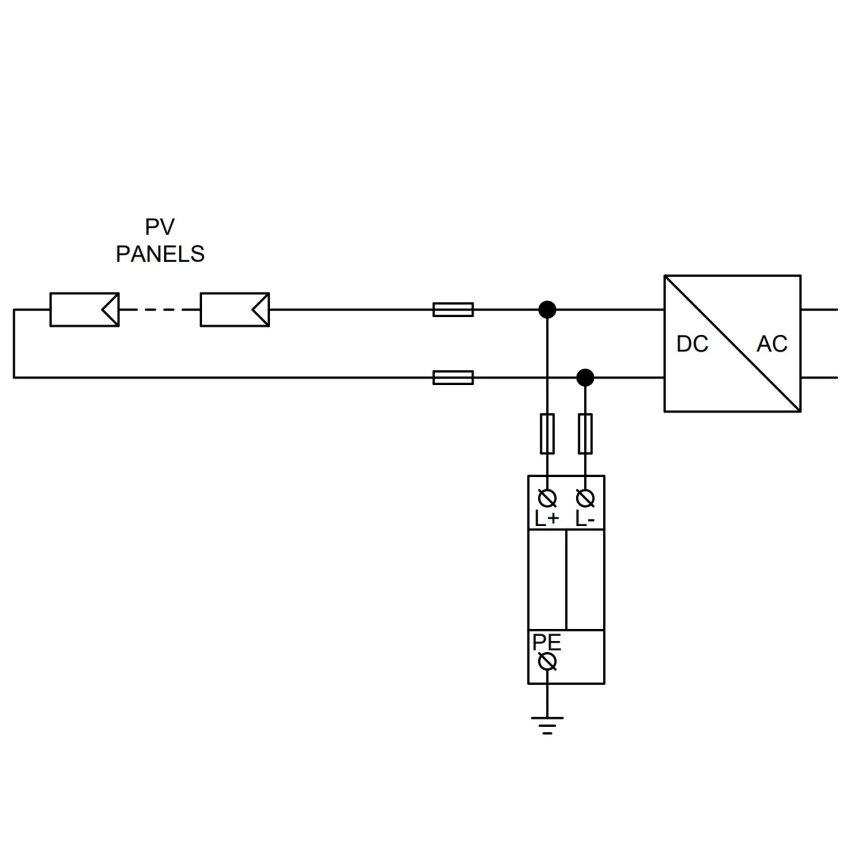

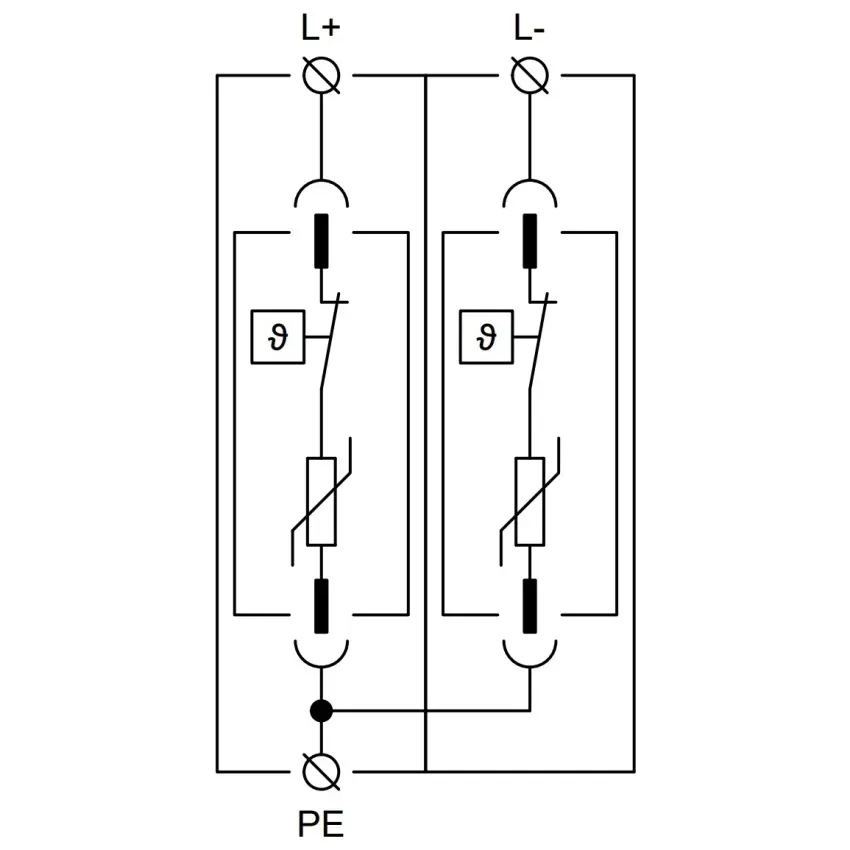

Svodič rázového přepětí HAKEL HSA PV 1000/2 M je určen pro fotovoltaické systémy s neuzemněným zapojením typu U nebo Y. V zapojení Y zajišťuje odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální proud vodičem PE. Varistorové sekce mezi svorkami L+, L- a PE jsou vybaveny interními odpojovači, které při přehřátí varistorů přeruší DC proud. Speciální konstrukce vnitřního odpojovače umožňuje instalaci bez předřazeného předjištění. Svodič je vhodný pro všechny hladiny LPL a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech.

Klíčové vlastnosti

  • Určeno pro fotovoltaické systémy s neuzemněným zapojením typu U nebo Y.
  • Vhodné pro všechny hladiny LPL.
  • Zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 1000 V
Způsob montáže DIN lišta 35 mm

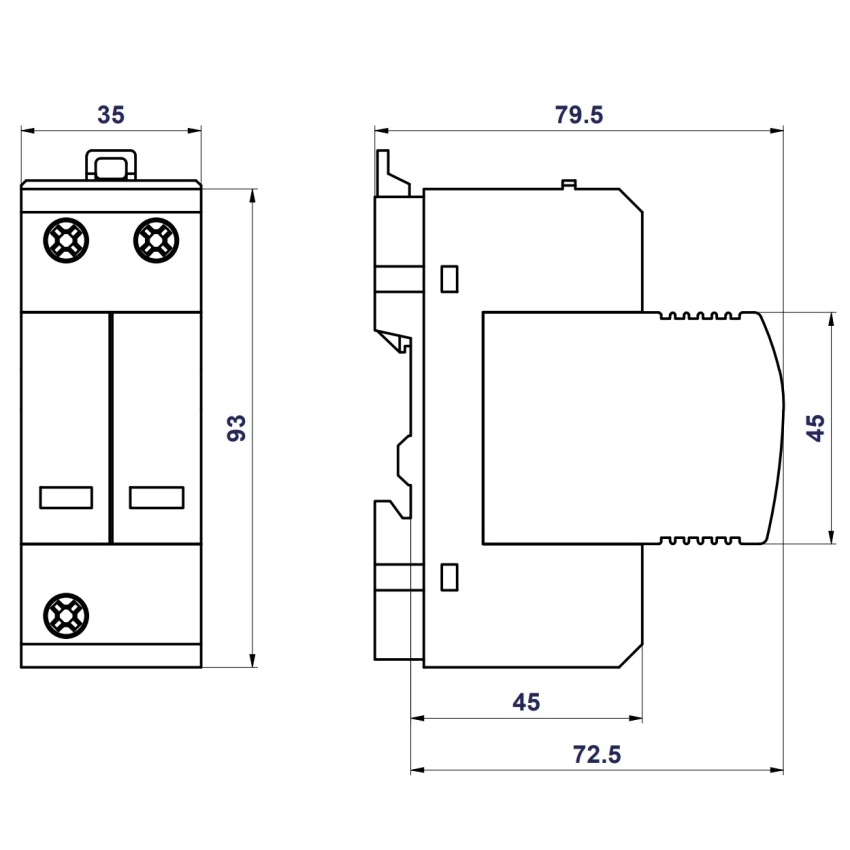

Konstrukční velikost 2 TE
Max. napětí FV instalace 830 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 1000 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. napětí FV instalace 830 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
