HAKEL SVODIČ HSA PV 1500/2 M 27242

HAK_HSA-PV-1500-2-M-27242.jpg HAK_AD_T1-T2_PV6U-M.jpg HAK_H-PV_2-M.jpg HAK_ID_T1-T2_PV6U-M.jpg
Svodič rázového přepětí HAKEL HSA PV 1500/2 M pro fotovoltaické systémy. Svodič rázového... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977982 Zkopírováno

Kód dodavatele: 27242 Zkopírováno

EAN: 8590681172179 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

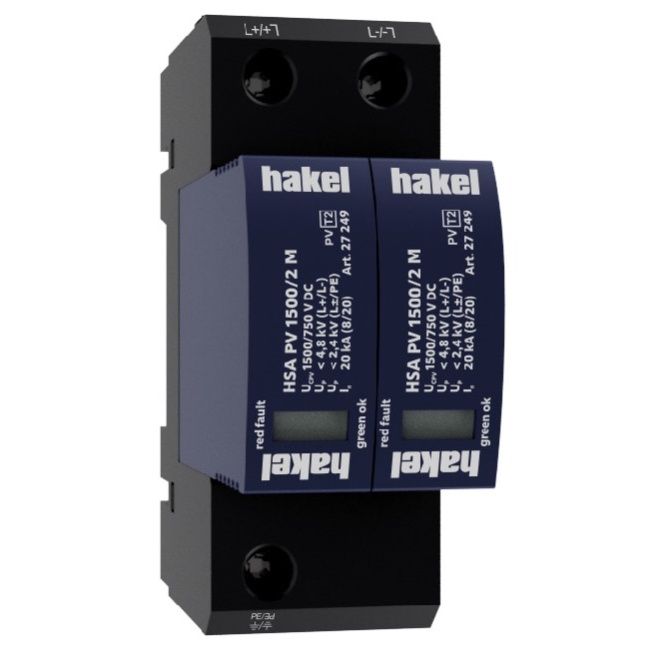

Svodič rázového přepětí HAKEL HSA PV 1500/2 M pro fotovoltaické systémy.

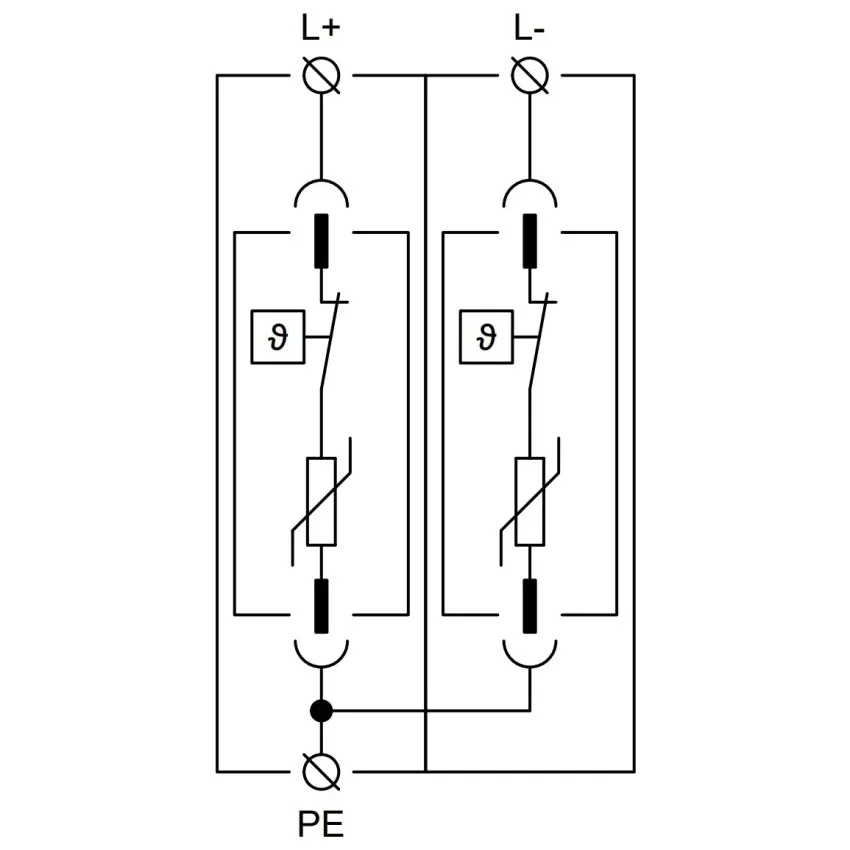

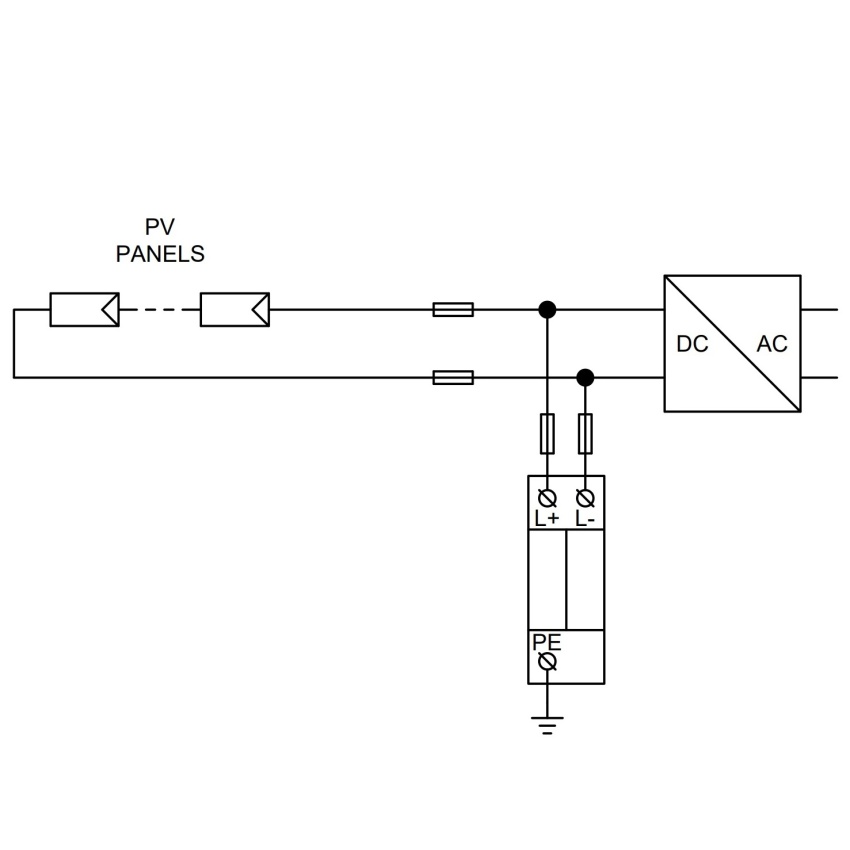

Svodič rázového přepětí HAKEL HSA PV 1500/2 M je určen pro fotovoltaické systémy s U nebo Y zapojením. Vyznačuje se odolností vůči zemnímu spojení pracovních vodičů a nulovým reziduálním proudem vodičem PE. Každá varistorová sekce mezi svorkami L+, L- a PE je vybavena interním odpojovačem, který při přehřátí varistorů přeruší DC proud. Speciální konstrukce vnitřního odpojovače umožňuje instalaci bez předřazeného jištění. Instalace je vhodná na DC straně v PV aplikacích bez vnějšího LPS nebo s vnějším LPS, kde je dodržena dostatečná vzdálenost "s". Svodič je vhodný pro všechny hladiny LPL a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech.

Klíčové vlastnosti

  • Svodič rázového přepětí typu T2 pro fotovoltaické systémy s U nebo Y zapojením.
  • Odolnost vůči zemnímu spojení pracovních vodičů a nulovému reziduálnímu proudu vodičem PE.
  • Interní odpojovač přerušuje DC proud při přehřátí varistorů.
  • Instalace bez předřazeného jištění díky speciální konstrukci vnitřního odpojovače.
  • Vhodný pro všechny hladiny LPL, zajišťuje vyrovnávání potenciálů a likvidaci transientních přepětí.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 1500 V
Způsob montáže DIN lišta 35 mm

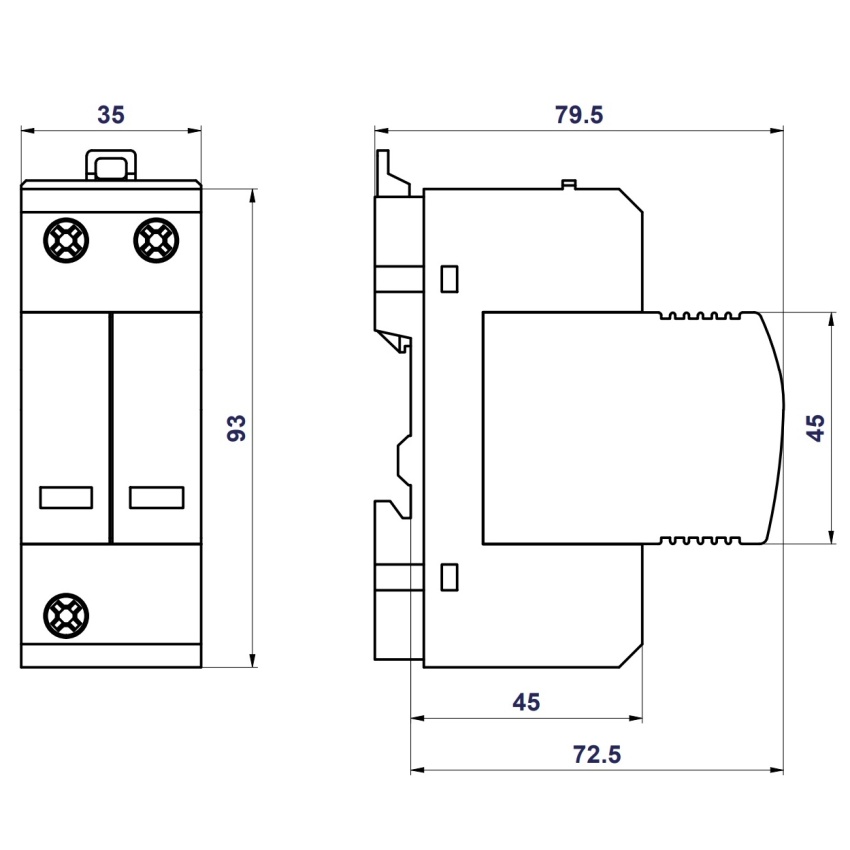

Konstrukční velikost 2 TE
Max. napětí FV instalace 1250 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 1500 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. napětí FV instalace 1250 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
