HAKEL SVODIČ HSA PV 1500/2 M S 27243

HAK_HSA-PV-1500-2-M-S-27243.jpg HAK_AD_T1-T2_PV6U-M.jpg HAK_H-PV_2-M-S.jpg HAK_ID_T1-T2_PV6U-MS.jpg
Svodič rázového přepětí HAKEL HSA PV 1500/2 M S pro fotovoltaické systémy. Svodič rázové... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977983 Zkopírováno

Kód dodavatele: 27243 Zkopírováno

EAN: 8590681172186 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

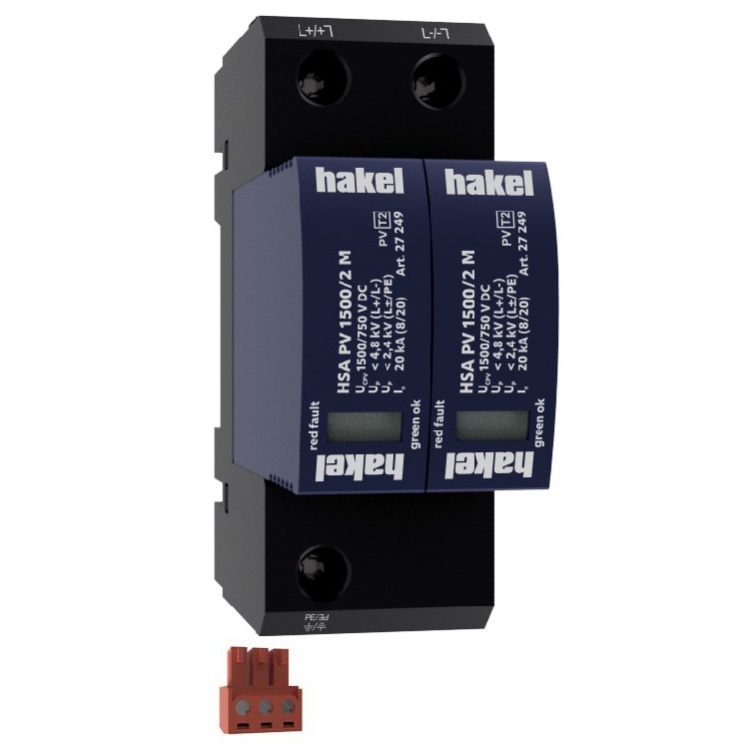

Svodič rázového přepětí HAKEL HSA PV 1500/2 M S pro fotovoltaické systémy.

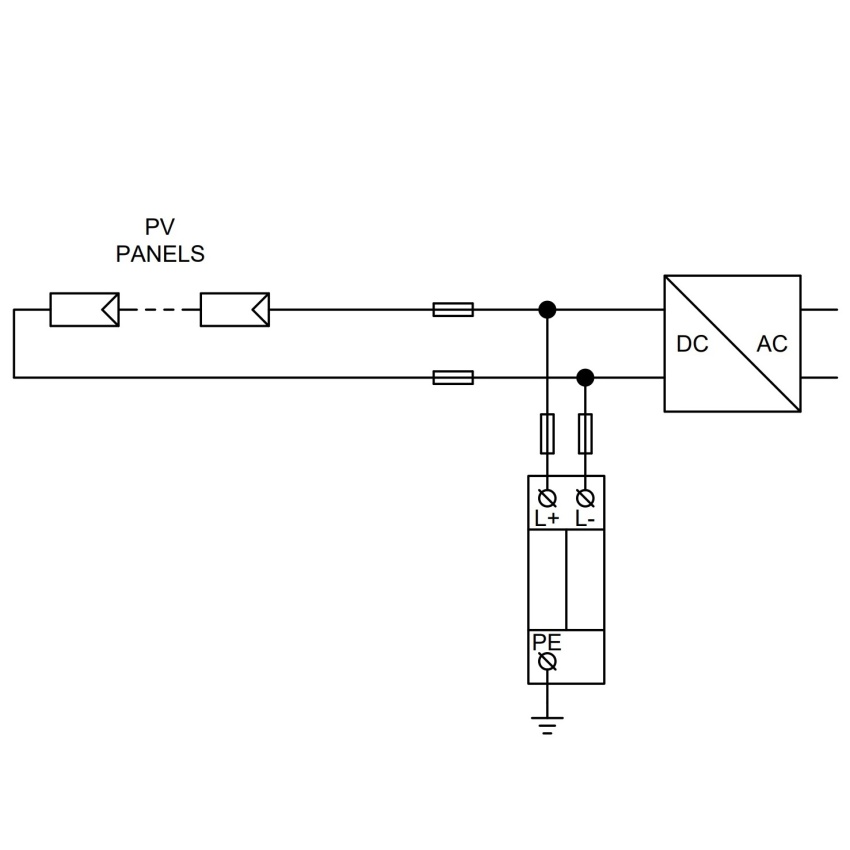

Svodič rázového přepětí HAKEL HSA PV 1500/2 M S je určen pro fotovoltaické systémy s neuzemněným zapojením typu U. Vyznačuje se odolností vůči zemnímu spojení pracovních vodičů a nulovým reziduálním proudem vodičem PE. Zařízení je vybaveno interními odpojovači, které při přehřátí varistorů přeruší DC proud, což umožňuje instalaci bez předřazeného předjištění. Svodič je vhodný pro všechny hladiny LPL a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů. Označení 'M' specifikuje konstrukční provedení s výměnným modulem, zatímco 'S' označuje provedení s dálkovou signalizací.

Klíčové vlastnosti

  • Typ svodiče: T2 pro fotovoltaické systémy s neuzemněným zapojením typu U
  • Odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální proud vodičem PE

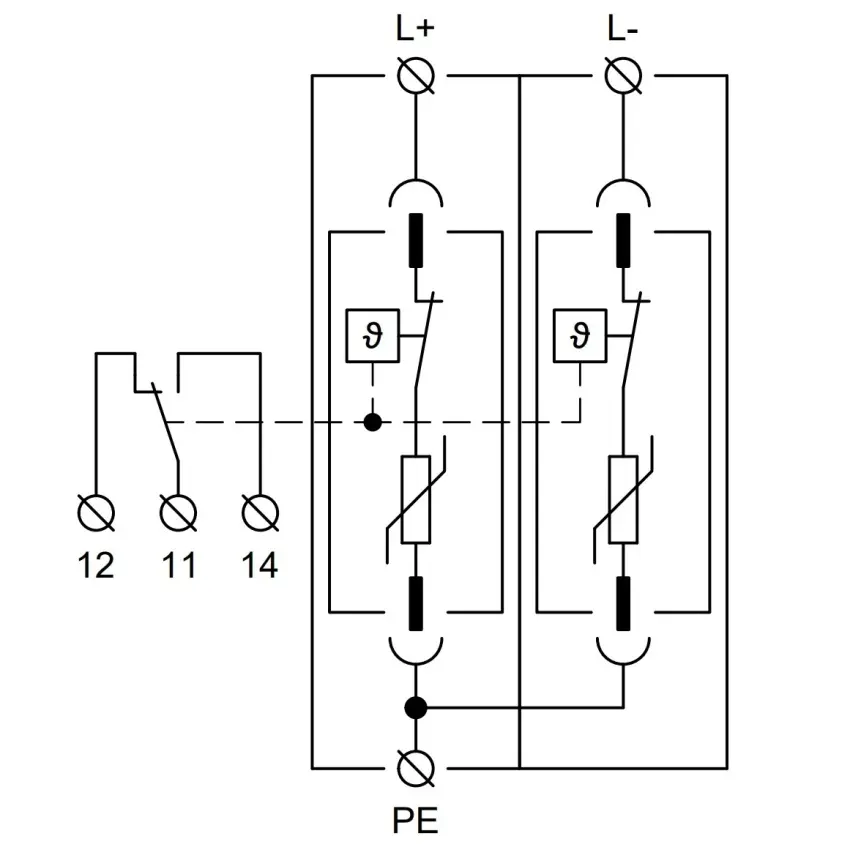

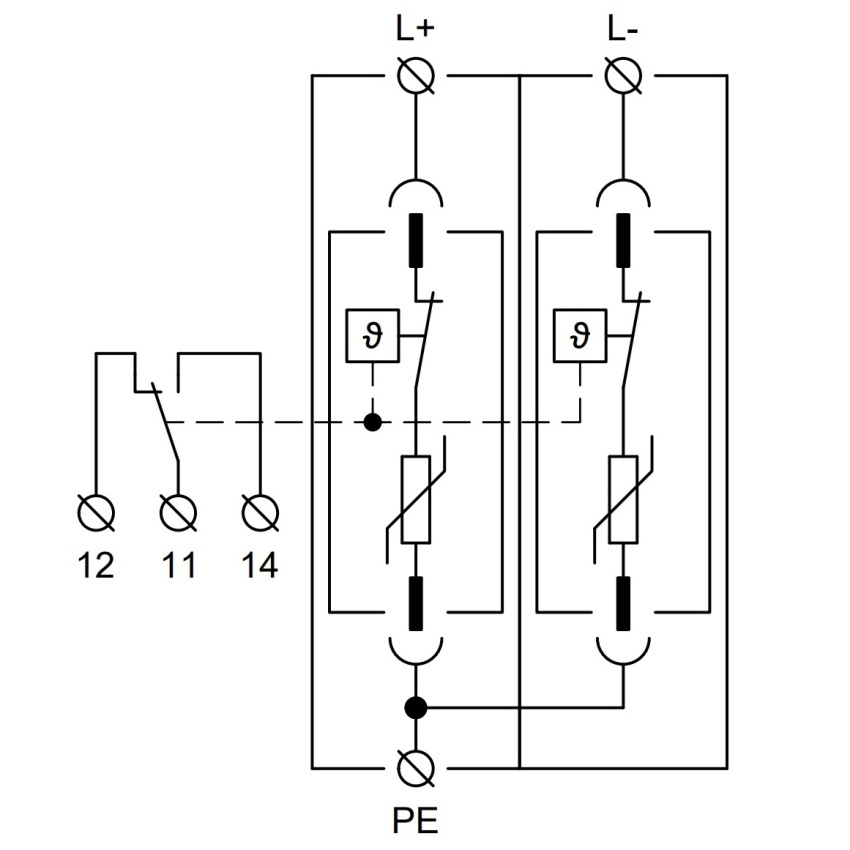

  • Vybaven interními odpojovači pro přerušení DC proudu při přehřátí varistorů
  • Vhodný pro všechny hladiny LPL, zajišťuje vyrovnávání potenciálů sběrnic PV systémů
  • Konstrukční provedení s výměnným modulem ('M') a dálkovou signalizací ('S')
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 1500 V
Způsob montáže DIN lišta 35 mm

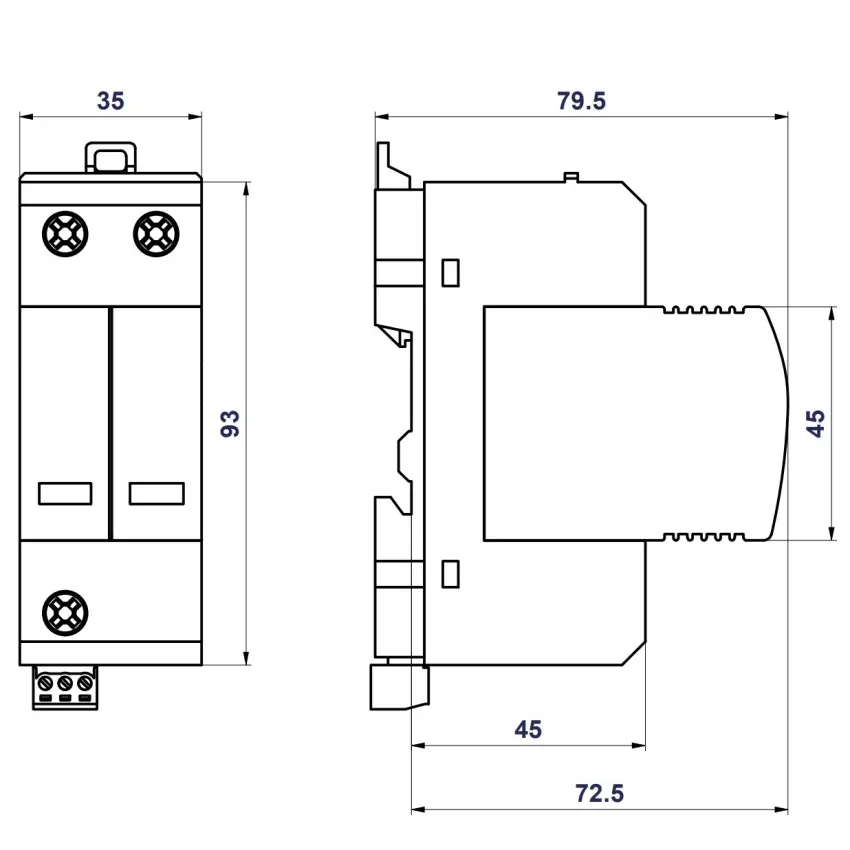

Konstrukční velikost 2 TE
Max. napětí FV instalace 1250 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 1500 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. napětí FV instalace 1250 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
