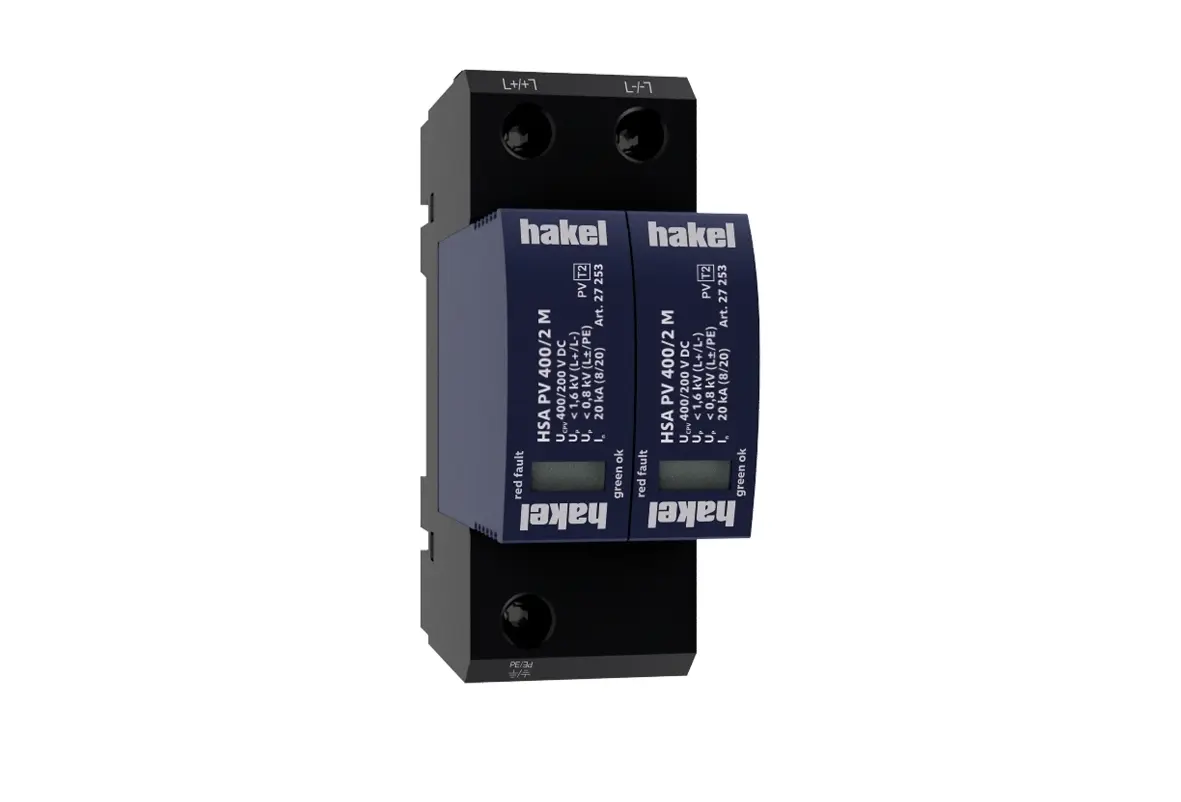

HAKEL SVODIČ HSA PV 400/2 M 27230

Svodič rázového přepětí HAKEL HSA PV 400/2 M pro fotovoltaické systémy. Svodič rázového ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83297206 Zkopírováno

Kód dodavatele: 27230 Zkopírováno

EAN: 8590681187272 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič rázového přepětí HAKEL HSA PV 400/2 M pro fotovoltaické systémy.

Svodič rázového přepětí HAKEL HSA PV 400/2 M je určen pro fotovoltaické systémy s U nebo Y zapojením. Výhodou zapojení Y je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální proud vodičem PE. Každá varistorová sekce mezi svorkami L+, L- a PE je vybavena interním odpojovačem, který se aktivuje při přehřátí varistorů a dokáže přerušit DC proud. Speciální konstrukce vnitřního odpojovače umožňuje instalaci bez předřazeného jištění. Svodič se instaluje na DC straně v PV aplikacích bez vnějšího LPS nebo s vnějším LPS, kde je dodržena dostatečná vzdálenost "s". Je vhodný pro všechny hladiny LPL a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení "M" specifikuje konstrukční provedení s výměnným modulem.

Klíčové vlastnosti

  • Určen pro fotovoltaické systémy s U nebo Y zapojením.
  • Výhodou zapojení Y je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální proud vodičem PE.
  • Každá varistorová sekce mezi svorkami L+, L- a PE je vybavena interním odpojovačem, který se aktivuje při přehřátí varistorů a dokáže přerušit DC proud.
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 400 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. napětí FV instalace 330 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 400 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. napětí FV instalace 330 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
