HAKEL SVODIČ HSA PV 600/2 M 27234

HAK_HSA-PV-600-2-M-27234.jpg HAK_AD_T1-T2_PV6U-M.jpg HAK_H-PV_2-M.jpg HAK_ID_T1-T2_PV6U-M.jpg
Svodič rázového přepětí HAKEL HSA PV 600/2 M pro fotovoltaické systémy. Svodič rázového ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977974 Zkopírováno

Kód dodavatele: 27234 Zkopírováno

EAN: 8590681172094 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

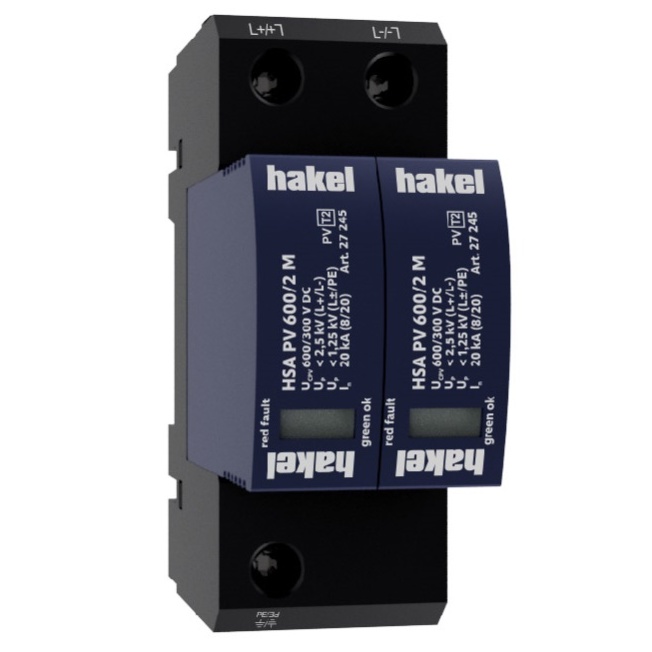

Svodič rázového přepětí HAKEL HSA PV 600/2 M pro fotovoltaické systémy.

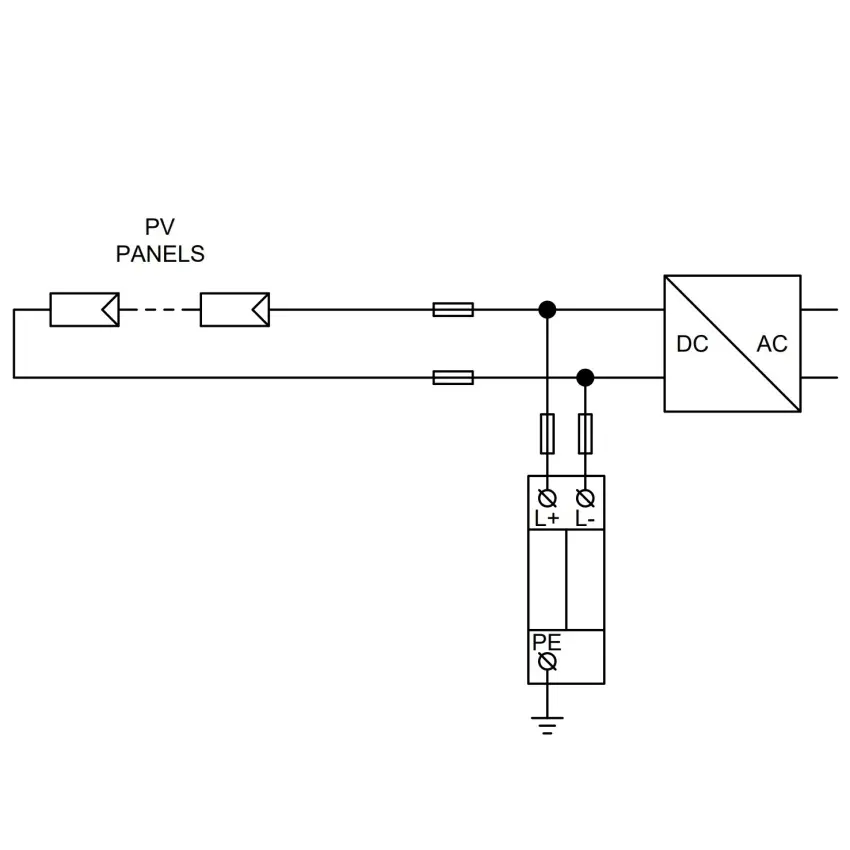

Svodič rázového přepětí HAKEL HSA PV 600/2 M je určen pro fotovoltaické systémy s U nebo Y zapojením. Výhodou Y zapojení je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální proud vodičem PE. Zařízení je vybaveno interními odpojovači, které při poruše varistorů přeruší DC proud, což umožňuje instalaci bez předřazeného předjištění.

Klíčové vlastnosti

  • Typ svodiče: T2 pro fotovoltaické systémy
  • Zapojení: U nebo Y

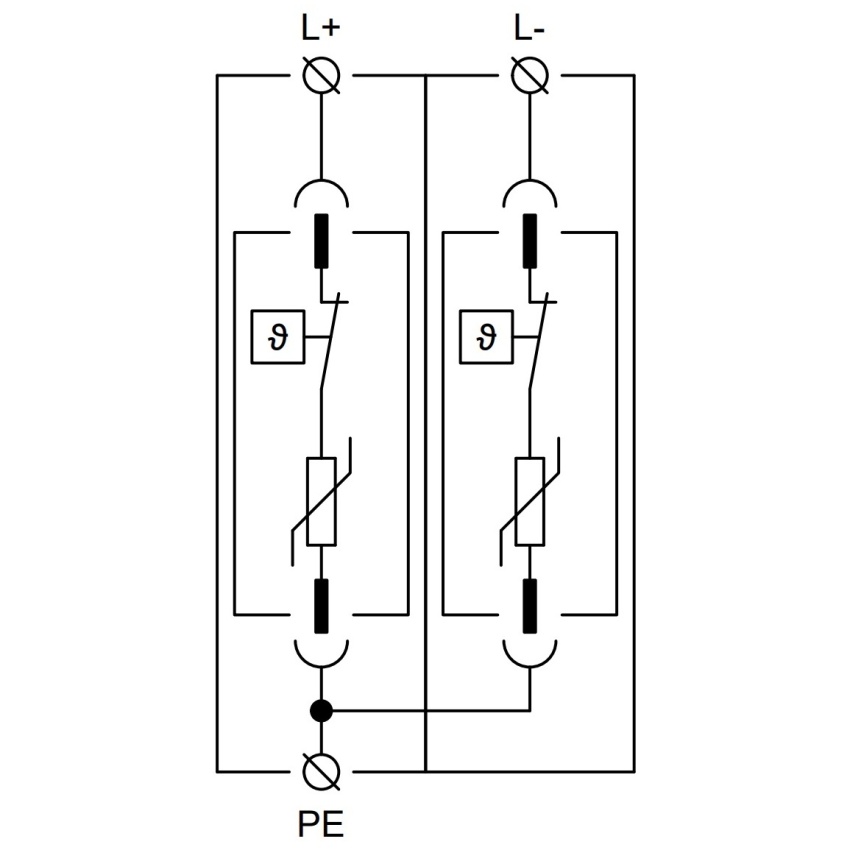

  • Vybaven interními odpojovači pro přerušení DC proudu při poruše
  • Instalace bez předřazeného předjištění
  • Vhodný pro všechny hladiny LPL
  • Zajišťuje vyrovnávání potenciálů a likvidaci transientních přepětí
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 600 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. napětí FV instalace 500 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
