HAKEL SVODIČ HSA PV 600/2 M S 27235

HAK_HSA-PV-600-2-M-S-27235.jpg HAK_AD_T1-T2_PV6U-M.jpg HAK_H-PV_2-M-S.jpg HAK_ID_T1-T2_PV6U-MS.jpg
Svodič rázového přepětí HAKEL HSA PV 600/2 M S pro fotovoltaické systémy. Svodič rázovéh... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82977975 Zkopírováno

Kód dodavatele: 27235 Zkopírováno

EAN: 8590681172100 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

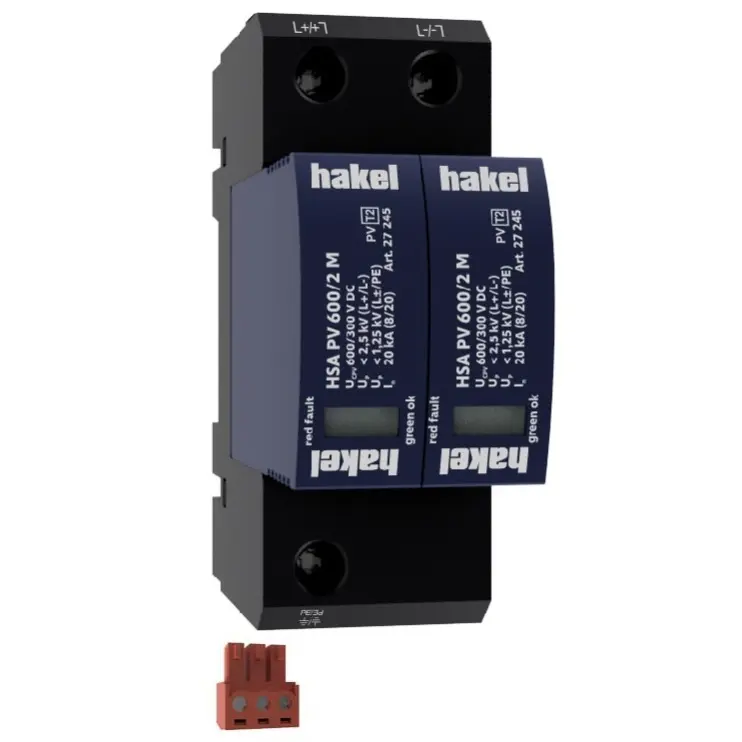

Svodič rázového přepětí HAKEL HSA PV 600/2 M S pro fotovoltaické systémy.

Svodič rázového přepětí HAKEL HSA PV 600/2 M S je určen pro fotovoltaické systémy s neuzemněným zapojením typu U nebo Y. V zapojení Y nabízí odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální proud vodičem PE. Zařízení je vybaveno interními odpojovači, které při přehřátí varistorů přeruší DC proud, což umožňuje instalaci bez předřazeného předjištění. Svodič se instaluje na DC straně v PV aplikacích bez vnějšího LPS nebo s vnějším LPS, kde je dodržena dostatečná vzdálenost "s". Je vhodný pro všechny hladiny LPL a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení "M" specifikuje konstrukční provedení s výměnným modulem a "S" provedení s dálkovou signalizací.

Klíčové vlastnosti

  • Typ: Svodič rázového přepětí T2 pro fotovoltaické systémy
  • Zapojení: U nebo Y, s výhodami Y zapojení

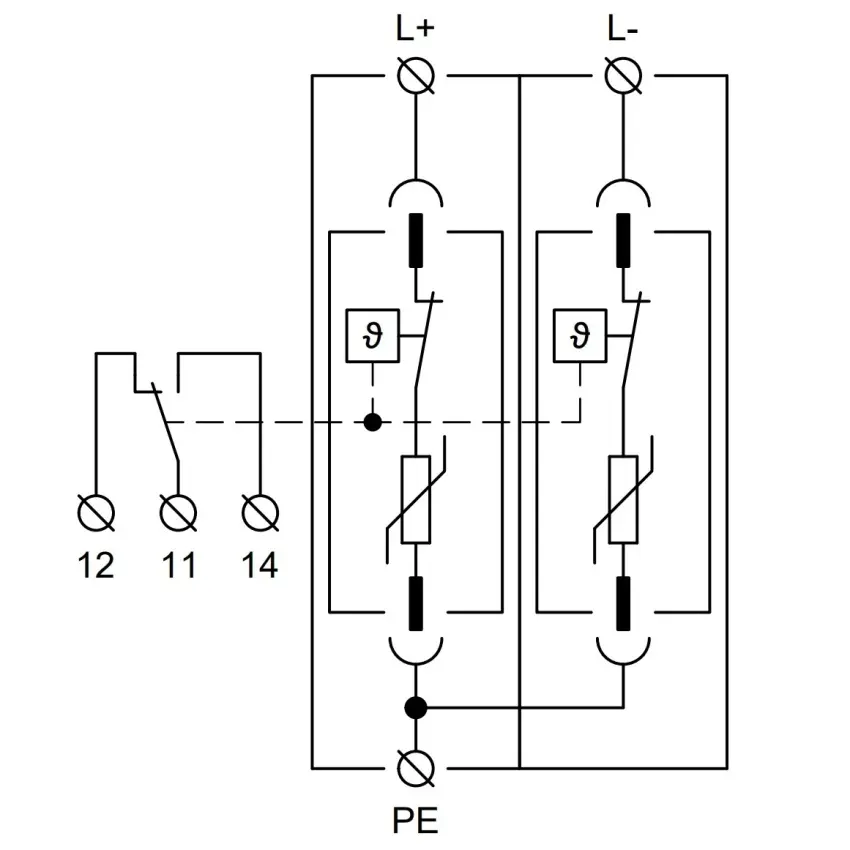

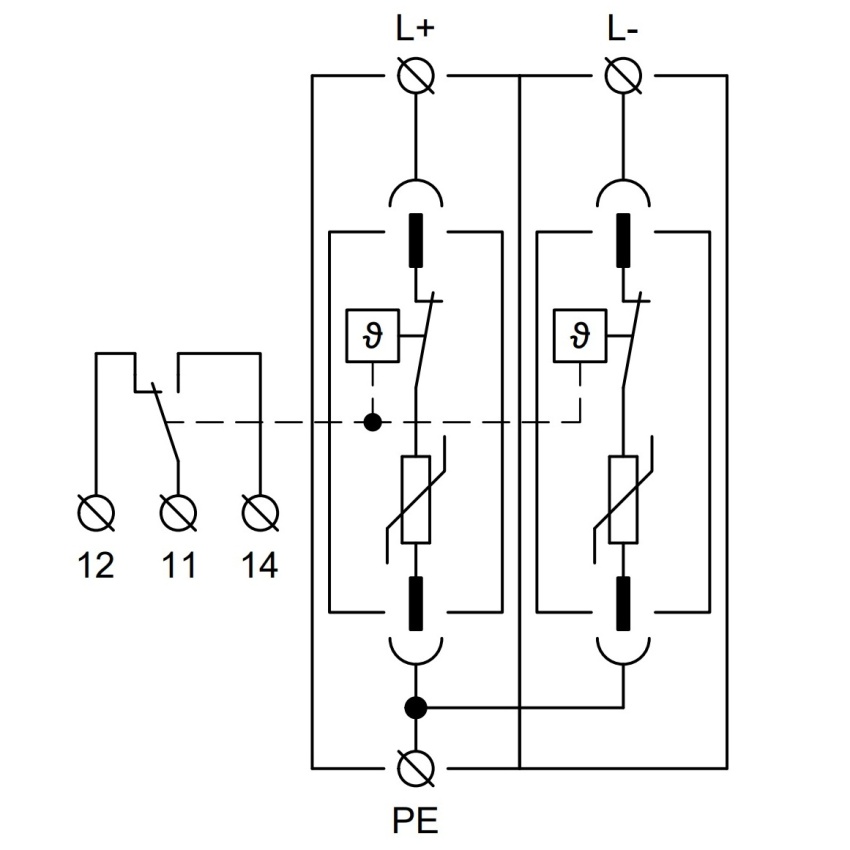

  • Vybavení: Interní odpojovače pro přerušení DC proudu při přehřátí varistorů

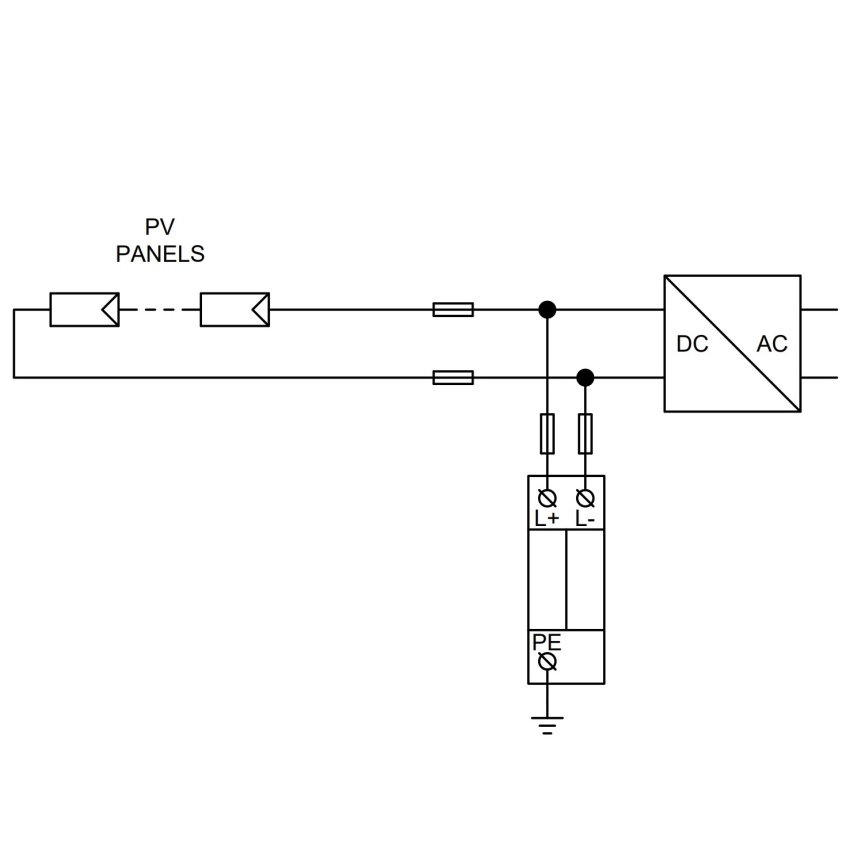

  • Instalace: Na DC straně v PV aplikacích bez vnějšího LPS nebo s vnějším LPS
  • Vhodnost: Pro všechny hladiny LPL, zajišťuje vyrovnávání potenciálů a likvidaci transientních přepětí
  • Označení: "M" pro výměnný modul, "S" pro dálkovou signalizaci
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 600 V
Způsob montáže DIN lišta 35 mm

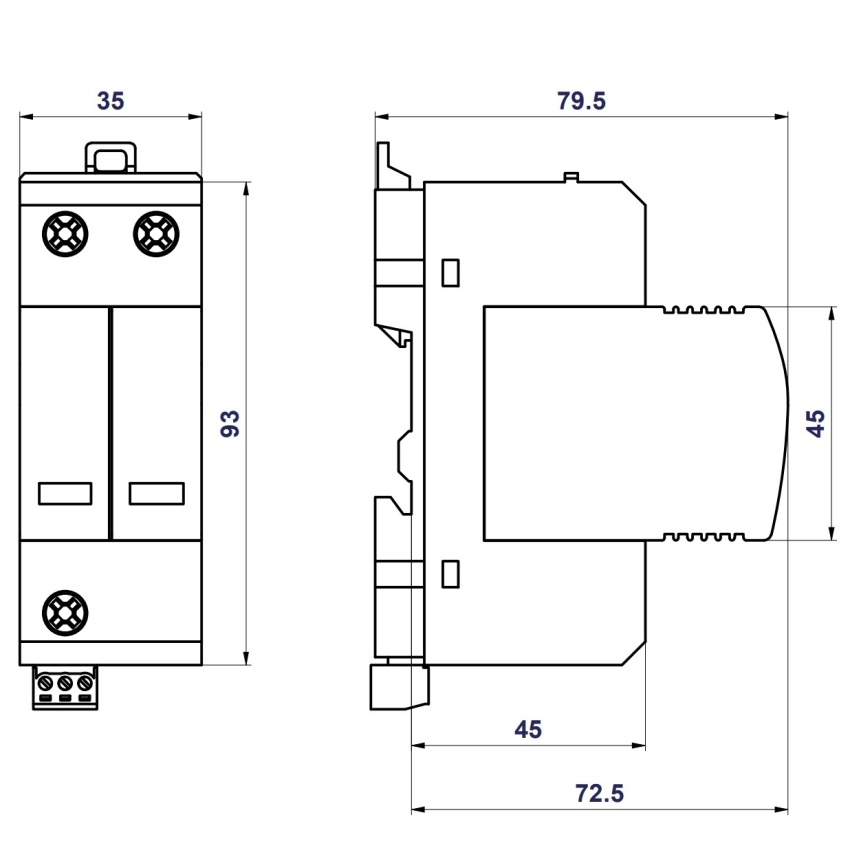

Konstrukční velikost 2 TE
Max. napětí FV instalace 500 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Max. svodový proud (8/20) 40 kA
Maximální trvalé napětí DC 600 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. napětí FV instalace 500 V
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
