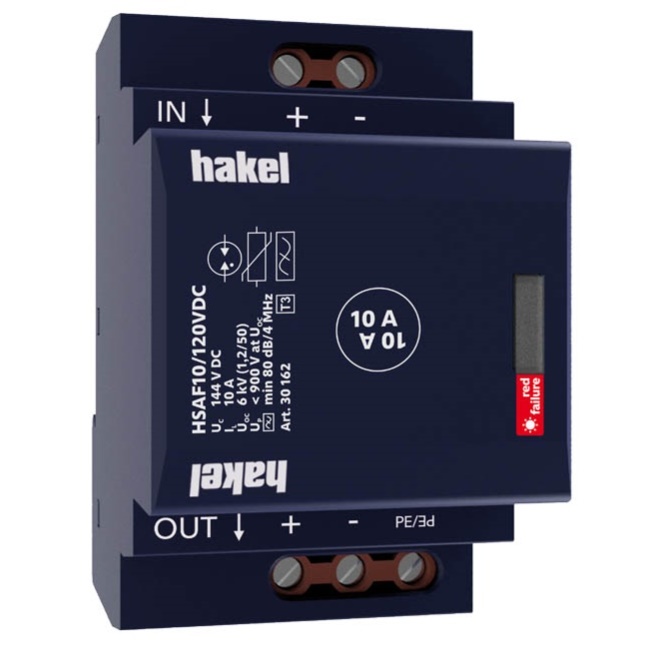

HAKEL SVODIČ HSAF10/120VDC 30162

HAK_HSAF10-120VDC-30162.jpg HAK_AD_HSAFVDC_V1.jpg HAK_HSAF-3M.jpg HAK_ID_HSAFVDC_V1.jpg
Dvouportový svodič přepětí HAKEL HSAF10/120VDC s vysokofrekvenčním filtrem pro sériové zap... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82698574 Zkopírováno

Kód dodavatele: 30162 Zkopírováno

EAN: 8590681163795 Zkopírováno

Způsob montáže: DIN lišta 35 mm

Jmenovité napětí DC: 120 V

Maximální trvalé napětí DC: 144 V

Jmenovitý zatěžovací proud: 10 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

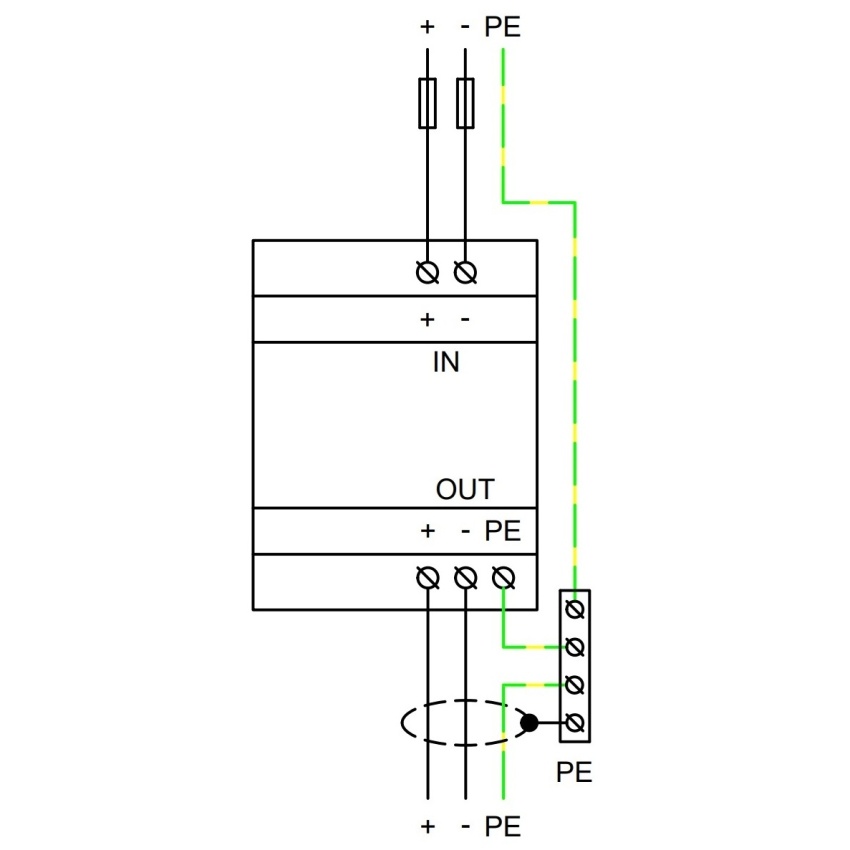

Dvouportový svodič přepětí HAKEL HSAF10/120VDC s vysokofrekvenčním filtrem pro sériové zapojení.

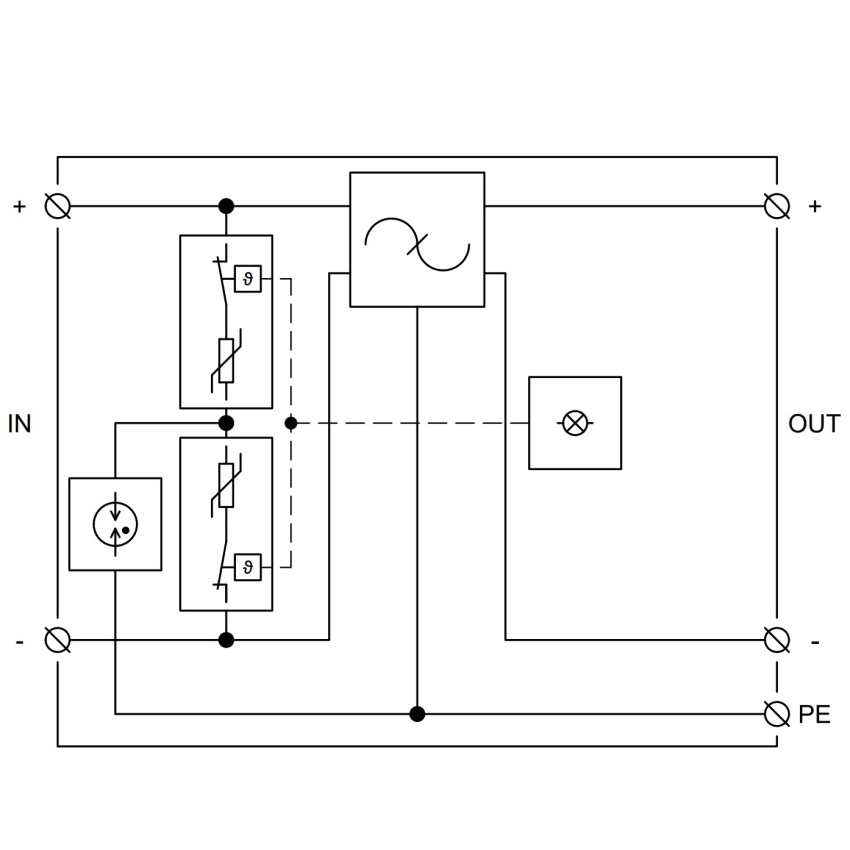

HAKEL HSAF10/120VDC je dvouportový svodič přepětí typu T3 s vysokofrekvenčním filtrem, určený k ochraně elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v stejnosměrných napájecích systémech. Zařízení obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zajistí včasné odpojení od napájecí sítě a tím zabrání poškození svodiče. Instalace se doporučuje na rozhraní zón LPZ 2 - LPZ 3, co nejblíže k chráněnému zařízení (maximálně 5 m). Před instalací HSAF10/120VDC je nutné použít svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL.

Klíčové vlastnosti

  • Jmenovité provozní napětí: 120 V DC
  • Maximální trvalé provozní napětí: 144 V DC
  • Jmenovitý zatěžovací proud: 10 A
  • Napěťová ochranná hladina při 6 kV: < 0,9 kV
  • Doba odezvy: < 25 ns
  • Doporučený průřez připojovacích vodičů: 1,5 mm2
Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
Jmenovité napětí DC 120 V
Maximální trvalé napětí DC 144 V
Jmenovitý zatěžovací proud 10 A
Jmenovitý svodový rázový proud (8/20) (L-N) 3 kA
Celkový svodový rázový proud (8/20) (L+N-PE) 6 kA
Napěťová ochranná hladina 0.9 kV
Napěťová ochranná hladina L-N 0.9 kV
Napěťová ochranná hladina L-PE/N-PE 0.6 kV
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Max. průřez tuhého (jedno/vícedrátového) vodiče 6 mm2
Max. průřez pružného vodiče (jemné lanko) 4 mm2
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
