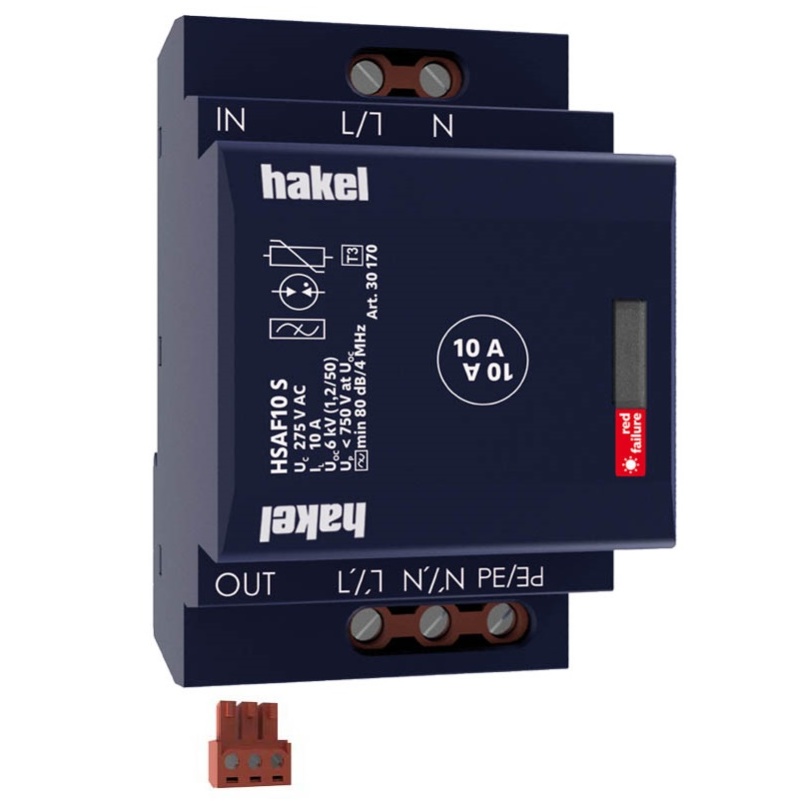

HAKEL SVODIČ HSAF10 S 30170

HAK_HSAF10-S-30170.jpg HAK_AD_HSAF-S_V1.jpg HAK_HSAF-3M-S.jpg HAK_ID_HSAF-S_V1.jpg
Dvoustupňový svodič přepětí HAKEL HSAF10 S s vysokofrekvenčním filtrem pro sériové zapojen... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82291327 Zkopírováno

Kód dodavatele: 30170 Zkopírováno

EAN: 8590681116890 Zkopírováno

Způsob montáže: DIN lišta 35 mm

Jmenovitý zatěžovací proud: 10 A

Napěťová ochranná hladina: 0.75 kV

Napěťová ochranná hladina L-N: 0.75 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

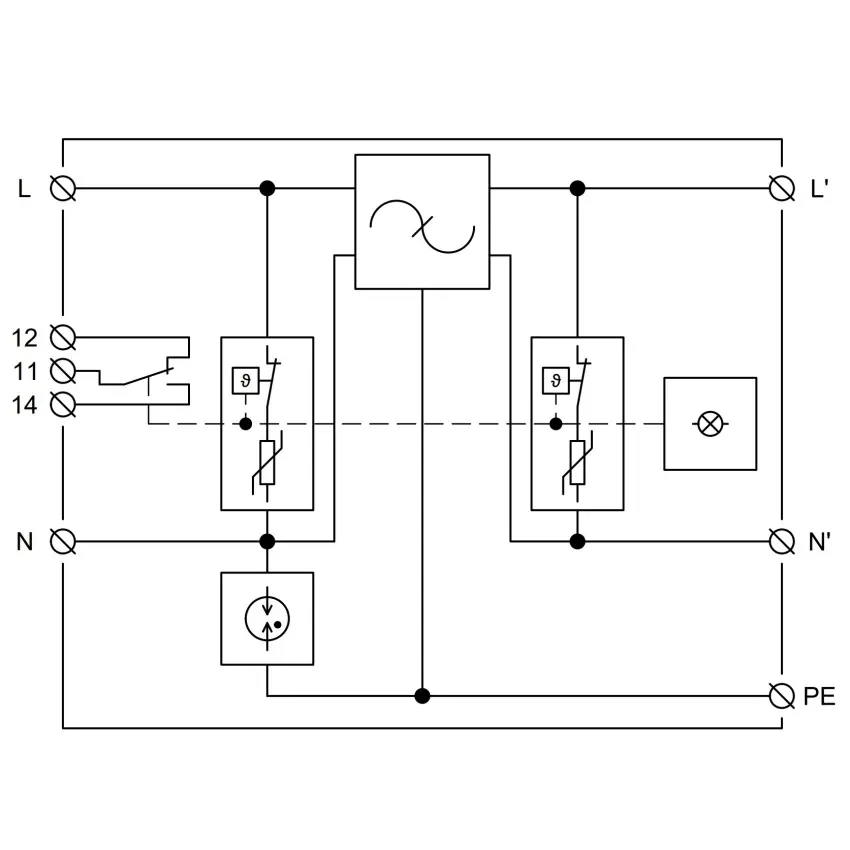

Dvoustupňový svodič přepětí HAKEL HSAF10 S s vysokofrekvenčním filtrem pro sériové zapojení.

HAKEL HSAF10 S je dvoustupňový svodič přepětí typu T3 s vysokofrekvenčním filtrem, určený k ochraně elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v nízkonapěťových systémech. Obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zajistí včasné odpojení od napájecí sítě a tím zabrání poškození zařízení. Instalace se doporučuje na rozhraní zón LPZ 2 - LPZ 3, co nejblíže k chráněnému zařízení (maximálně 5 m). Před instalací HSAF10 S je nutné použít svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL.

Klíčové vlastnosti

  • Dvoustupňový svodič přepětí typu T3 s vysokofrekvenčním filtrem pro sériové zapojení.
  • Ochrana elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v nízkonapěťových systémech.
  • Vylepšená tepelná pojistka zajišťuje včasné odpojení při přehřátí varistoru.
  • Instalace na rozhraní zón LPZ 2 - LPZ 3, co nejblíže k chráněnému zařízení (maximálně 5 m).
Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
Jmenovitý zatěžovací proud 10 A
Napěťová ochranná hladina 0.75 kV
Napěťová ochranná hladina L-N 0.75 kV
Napěťová ochranná hladina L-PE/N-PE 1.5 kV
Počet pólů 2
S komunikačním kontaktem Ano
Max. průřez tuhého (jedno/vícedrátového) vodiče 6 mm2
Max. průřez pružného vodiče (jemné lanko) 4 mm2
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Jmenovitý svodový rázový proud (8/20) (L-N) 3 kA
Celkový svodový rázový proud (8/20) (L+N-PE) 6 kA
Signalizace na přístroji Optické
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
Jmenovitý zatěžovací proud 10 A
Napěťová ochranná hladina 0.75 kV
Napěťová ochranná hladina L-N 0.75 kV
Napěťová ochranná hladina L-PE/N-PE 1.5 kV
Počet pólů 2
S komunikačním kontaktem Ano
Max. průřez tuhého (jedno/vícedrátového) vodiče 6 mm2
Max. průřez pružného vodiče (jemné lanko) 4 mm2
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Jmenovitý svodový rázový proud (8/20) (L-N) 3 kA
Celkový svodový rázový proud (8/20) (L+N-PE) 6 kA
Signalizace na přístroji Optické
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
