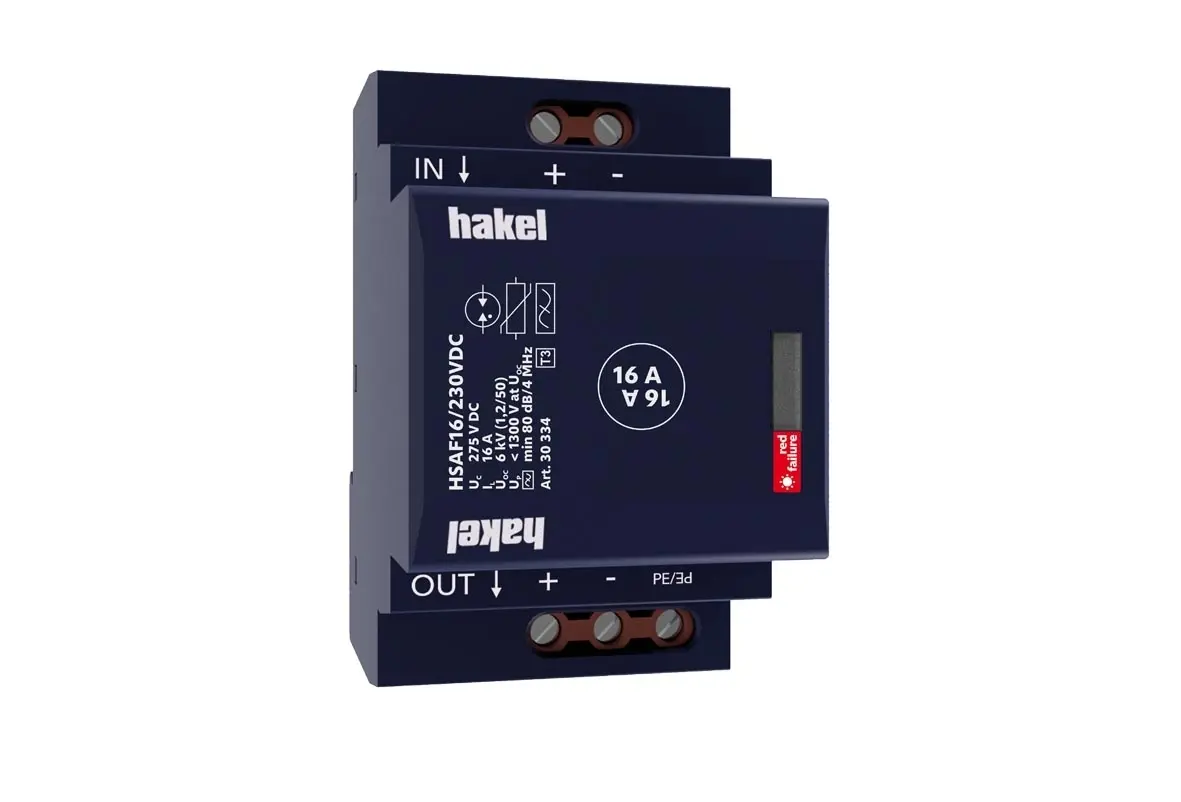

HAKEL SVODIČ HSAF16/230VDC 30334

Dvouportový svodič přepětí HAKEL HSAF16/230VDC s vysokofrekvenčním filtrem pro sériové zap... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83096974 Zkopírováno

Kód dodavatele: 30334 Zkopírováno

EAN: 8590681161326 Zkopírováno

Způsob montáže: DIN lišta 35 mm

Jmenovité napětí DC: 230 V

Maximální trvalé napětí DC: 275 V

Jmenovitý zatěžovací proud: 16 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Dvouportový svodič přepětí HAKEL HSAF16/230VDC s vysokofrekvenčním filtrem pro sériové zapojení.

HAKEL HSAF16/230VDC je dvouportový svodič přepětí typu T3 s vysokofrekvenčním filtrem, určený k ochraně elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v stejnosměrných napájecích systémech. Obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zajistí včasné odpojení od napájecí sítě a tím zabrání poškození zařízení. Instalace se doporučuje na rozhraní zón LPZ 2 - LPZ 3, co nejblíže k chráněnému zařízení (maximálně 5 m). Před svodičem musí být instalován svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL. Označení 'S' specifikuje provedení s dálkovou signalizací.

Klíčové vlastnosti

  • Jmenovité provozní napětí: 230 V DC
  • Maximální trvalé provozní napětí: 275 V DC
  • Jmenovitý zatěžovací proud: 16 A
  • Napěťová ochranná hladina při 6 kV: < 1,3 kV
  • Doba odezvy: < 25 ns
  • Pracovní teplota: -40 až 55 °C
Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
Jmenovité napětí DC 230 V
Maximální trvalé napětí DC 275 V
Jmenovitý zatěžovací proud 16 A
Jmenovitý svodový rázový proud (8/20) (L-N) 3 kA
Celkový svodový rázový proud (8/20) (L+N-PE) 6 kA
Napěťová ochranná hladina 1.3 kV
Napěťová ochranná hladina L-N 1.3 kV
Napěťová ochranná hladina L-PE/N-PE 0.8 kV
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Max. průřez tuhého (jedno/vícedrátového) vodiče 6 mm2
Max. průřez pružného vodiče (jemné lanko) 4 mm2
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
Jmenovité napětí DC 230 V
Maximální trvalé napětí DC 275 V
Jmenovitý zatěžovací proud 16 A
Jmenovitý svodový rázový proud (8/20) (L-N) 3 kA
Celkový svodový rázový proud (8/20) (L+N-PE) 6 kA
Napěťová ochranná hladina 1.3 kV
Napěťová ochranná hladina L-N 1.3 kV
Napěťová ochranná hladina L-PE/N-PE 0.8 kV
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Max. průřez tuhého (jedno/vícedrátového) vodiče 6 mm2
Max. průřez pružného vodiče (jemné lanko) 4 mm2
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
