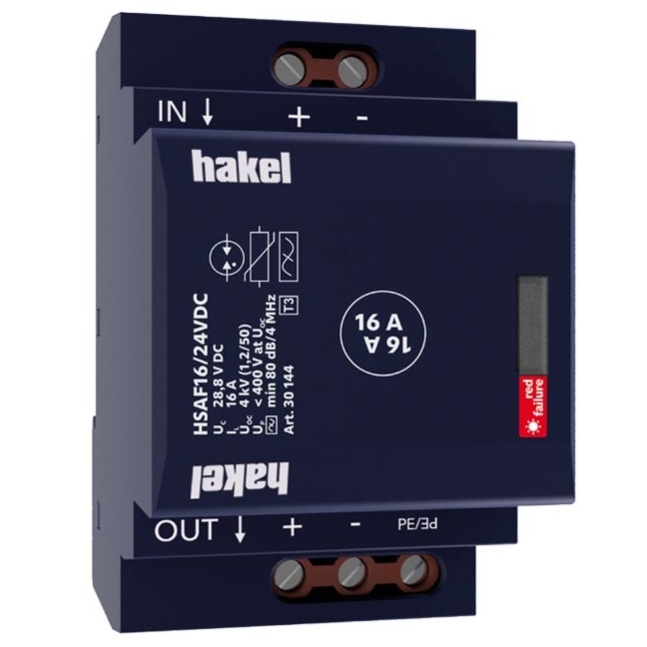

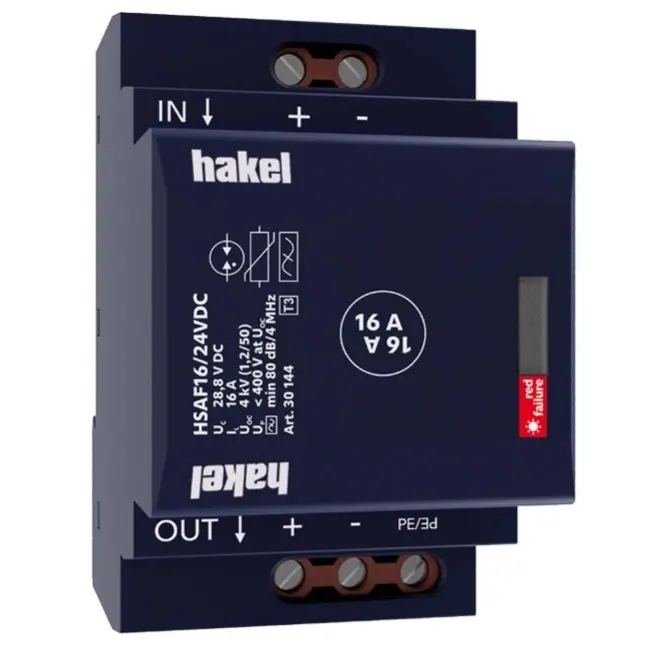

HAKEL SVODIČ HSAF16/24VDC 30144

HAK_HSAF16-24VDC-30144.jpg HAK_AD_HSAFVDC_V1.jpg HAK_HSAF-3M.jpg HAK_ID_HSAFVDC_V1.jpg
Dvouportový svodič přepětí HAKEL HSAF16/24VDC s vysokofrekvenčním filtrem pro sériové zapo... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82895875 Zkopírováno

Kód dodavatele: 30144 Zkopírováno

EAN: 8590681163702 Zkopírováno

Způsob montáže: DIN lišta 35 mm

Jmenovité napětí DC: 24 V

Maximální trvalé napětí DC: 28.8 V

Jmenovitý zatěžovací proud: 16 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Dvouportový svodič přepětí HAKEL HSAF16/24VDC s vysokofrekvenčním filtrem pro sériové zapojení.

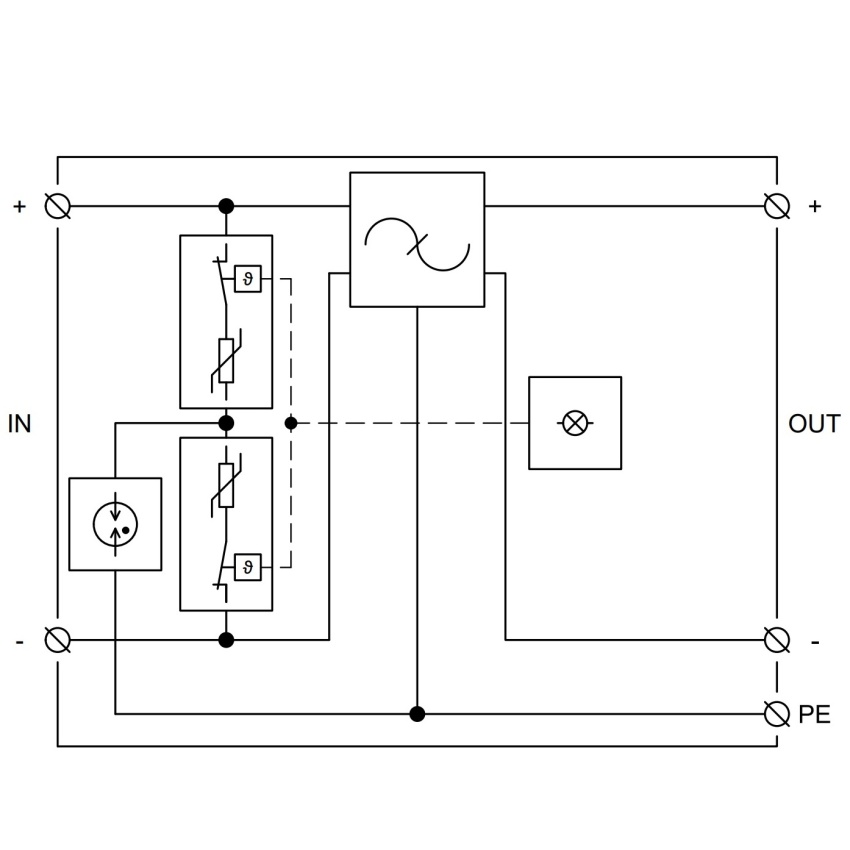

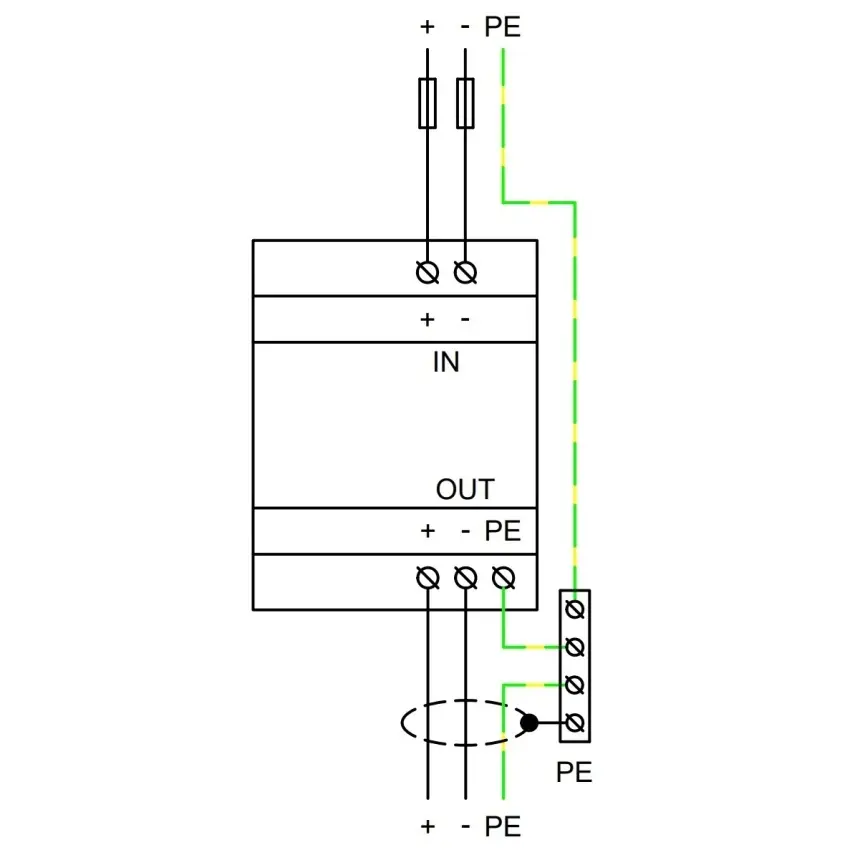

HAKEL HSAF16/24VDC je dvouportový svodič přepětí typu T3 s vysokofrekvenčním filtrem, určený k ochraně elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v stejnosměrných napájecích systémech. Obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zajistí včasné odpojení od napájecí sítě a tím zabrání poškození zařízení. Instalace se doporučuje na rozhraní zón LPZ 2 - LPZ 3, co nejblíže k chráněnému zařízení (maximálně 5 metrů). Před svodičem musí být instalován svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL. Označení 'S' specifikuje provedení s dálkovou signalizací.

Klíčové vlastnosti

  • Jmenovité provozní napětí: 24 V DC
  • Maximální trvalé provozní napětí: 28,8 V DC
  • Jmenovitý zatěžovací proud: 16 A
  • Napěťová ochranná hladina při 4 kV: < 0,4 kV
  • Doba odezvy: < 25 ns

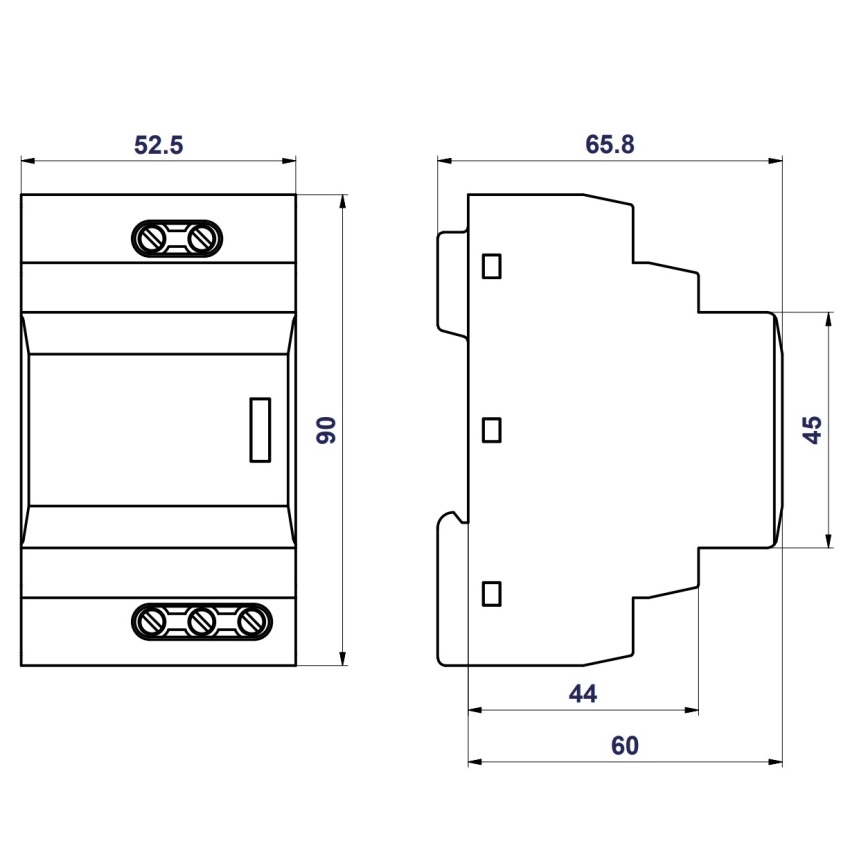

  • Rozměry (Š x V x H): 52,5 x 90 x 65,8 mm
Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
Jmenovité napětí DC 24 V
Maximální trvalé napětí DC 28.8 V
Jmenovitý zatěžovací proud 16 A
Jmenovitý svodový rázový proud (8/20) (L-N) 2 kA
Celkový svodový rázový proud (8/20) (L+N-PE) 4 kA
Napěťová ochranná hladina 0.4 kV
Napěťová ochranná hladina L-N 0.4 kV
Napěťová ochranná hladina L-PE/N-PE 0.3 kV
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Max. průřez tuhého (jedno/vícedrátového) vodiče 6 mm2
Max. průřez pružného vodiče (jemné lanko) 4 mm2
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
