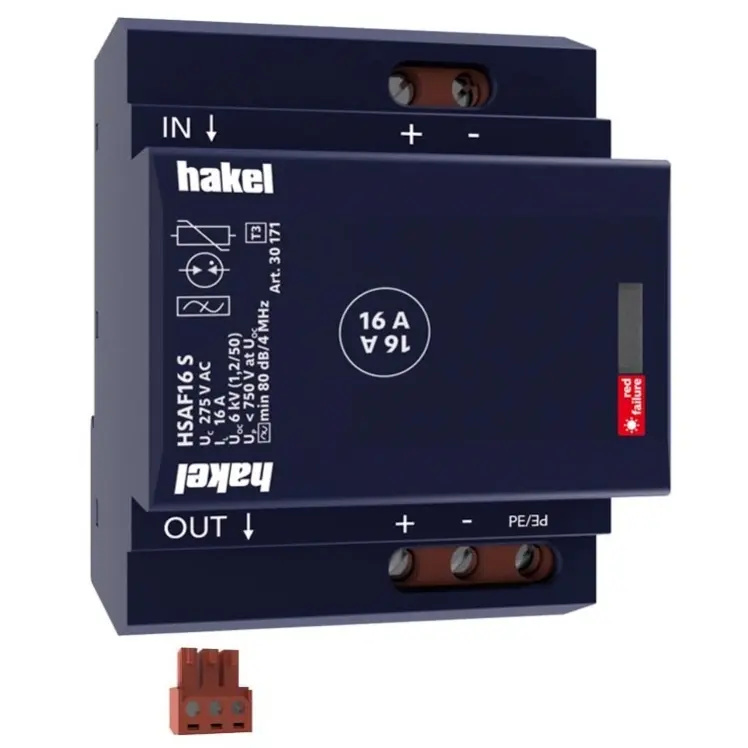

HAKEL SVODIČ HSAF16 S 30171

HAK_HSAF16-S-30171.jpg HAK_AD_HSAF-S_V1.jpg HAK_HSAF-3M-S.jpg HAK_ID_HSAF-S_V1.jpg
Dvoustupňový svodič přepětí HAKEL HSAF16 S s vysokofrekvenčním filtrem pro ochranu elektro... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82291328 Zkopírováno

Kód dodavatele: 30171 Zkopírováno

EAN: 8590681116906 Zkopírováno

Způsob montáže: DIN lišta 35 mm

Jmenovitý zatěžovací proud: 16 A

Napěťová ochranná hladina: 0.75 kV

Napěťová ochranná hladina L-N: 0.75 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

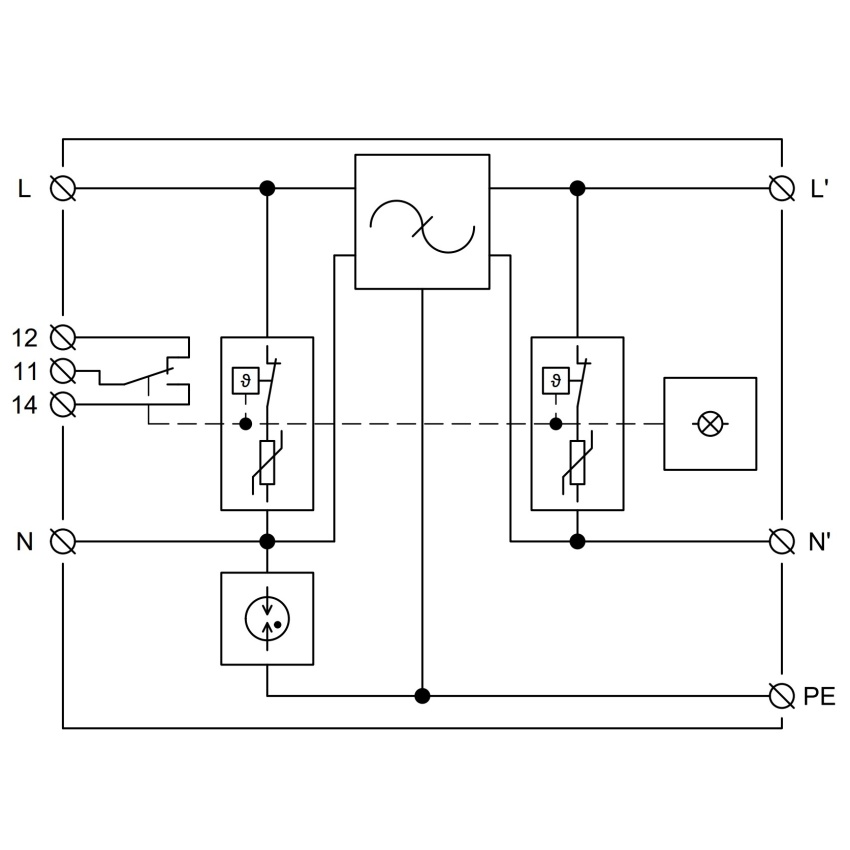

Dvoustupňový svodič přepětí HAKEL HSAF16 S s vysokofrekvenčním filtrem pro ochranu elektronických zařízení.

HAKEL HSAF16 S je dvoustupňový svodič přepětí typu T3 s vysokofrekvenčním filtrem, určený pro ochranu elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v sítích nízkého napětí. Zařízení obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zajistí včasné odpojení od napájecí sítě a tím zabrání poškození svodiče. Instalace se provádí na rozhraní zón LPZ 2 - LPZ 3, co nejblíže k chráněnému zařízení (maximálně 5 metrů). Před instalací HSAF16 S je nutné použít svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL. Označení 'S' specifikuje provedení s dálkovou signalizací. Zařízení je navrženo v souladu s normami ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3 a ČSN CLC/TS 61643-12.

Klíčové vlastnosti

  • Dvoustupňový svodič přepětí typu T3 s vysokofrekvenčním filtrem
  • Ochrana elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v sítích nízkého napětí
  • Vylepšená tepelná pojistka pro včasné odpojení při přehřátí varistoru
  • Instalace na rozhraní zón LPZ 2 - LPZ 3, maximálně 5 metrů od chráněného zařízení
  • Požadováno použití svodiče bleskových proudů a přepětí T1 a T2 od společnosti HAKEL před instalací
  • Označení 'S' označuje provedení s dálkovou signalizací
  • Navrženo v souladu s normami ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3 a ČSN CLC/TS 61643-12
Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
Jmenovitý zatěžovací proud 16 A
Napěťová ochranná hladina 0.75 kV
Napěťová ochranná hladina L-N 0.75 kV
Napěťová ochranná hladina L-PE/N-PE 1.5 kV
Počet pólů 2
S komunikačním kontaktem Ano
Max. průřez tuhého (jedno/vícedrátového) vodiče 6 mm2
Max. průřez pružného vodiče (jemné lanko) 4 mm2
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Jmenovitý svodový rázový proud (8/20) (L-N) 3 kA
Celkový svodový rázový proud (8/20) (L+N-PE) 6 kA
Signalizace na přístroji Optické
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
Všechny parametry
